第一把GH60客制键盘完结纪念

2016-1-17 21:56| 发布者: admin| 查看: 1909| 评论: 66|原作者: yeats571|来自: www.weistang.com

摘要: 入坑3年来,一直玩的是量产机械键盘和静电容,从未涉及过所谓客制化的东西。最近有些闲钱,于是搞了一把60%尺寸的小键盘来把玩把玩也还是蛮有意思的。今天成品搞出来了,发个帖子留个纪念吧! 首先,一块键盘 ...
入坑3年来,一直玩的是量产机械键盘和静电容,从未涉及过所谓客制化的东西。最近有些闲钱,于是搞了一把60%尺寸的小键盘来把玩把玩也还是蛮有意思的。今天成品搞出来了,发个帖子留个纪念吧!

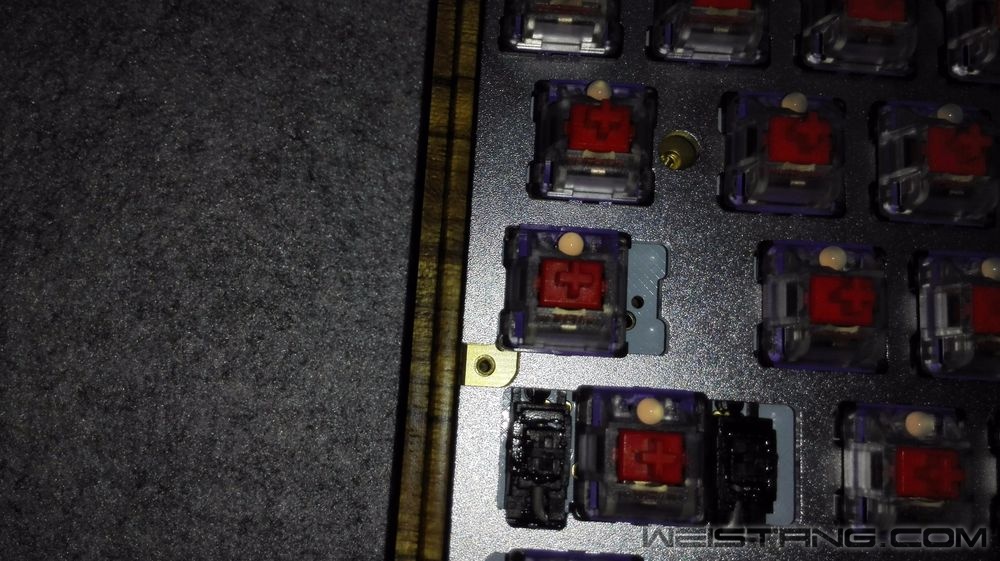

首先,一块键盘的核心肯定是PCB轴板。我这把用的是普通的GH60板子,全键cherry红轴,贴紫色轴纸,换了透明轴盖。全盘紫色LED灯,配银色钢板有利于反光。卫星轴和轴心都用杜邦润滑油进行了润滑处理,以获取最优秀的手感。详细过程大家可以参考版主以及胖鸟的DIY帖子,我这里就只放成品图了。

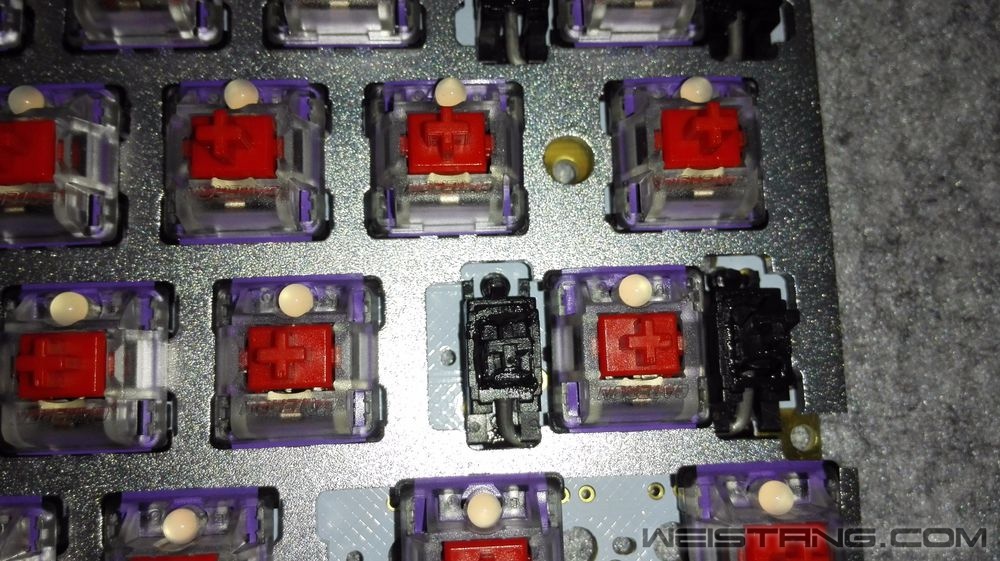

这种客制化的卫星轴和我们平时见到的量产键盘的钢板卫星轴不太一样,这种卫星轴是通过一个卡扣卡在PCB板子上的。

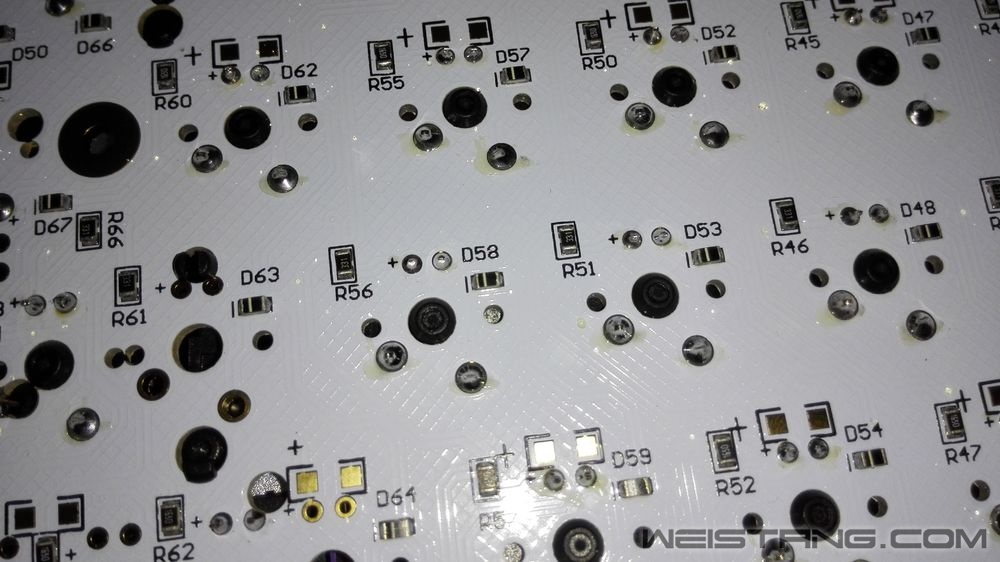

白色的GH60板子。焊点均比较完美,我拍得不好,某些焊点反光会让人误以为有缺陷,实际上所有焊点都挺饱满的。




各论坛贴吧里几乎千篇一律的铝合金阳极壳子,有些审美疲劳了。所以我选择了木质壳子,檀木材质的。纯属个人喜好,因为我比较钟情于这种复古中国风的东西。

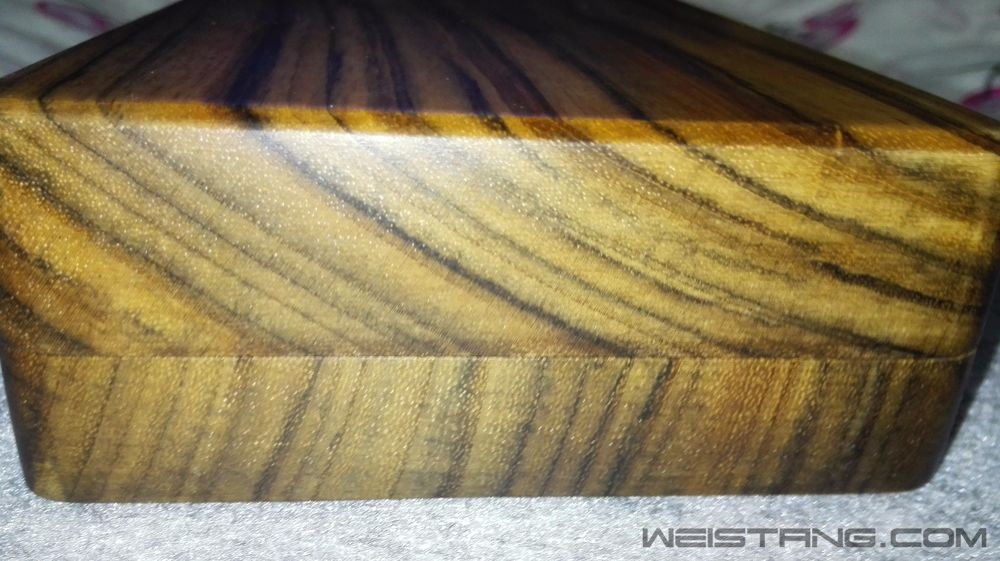

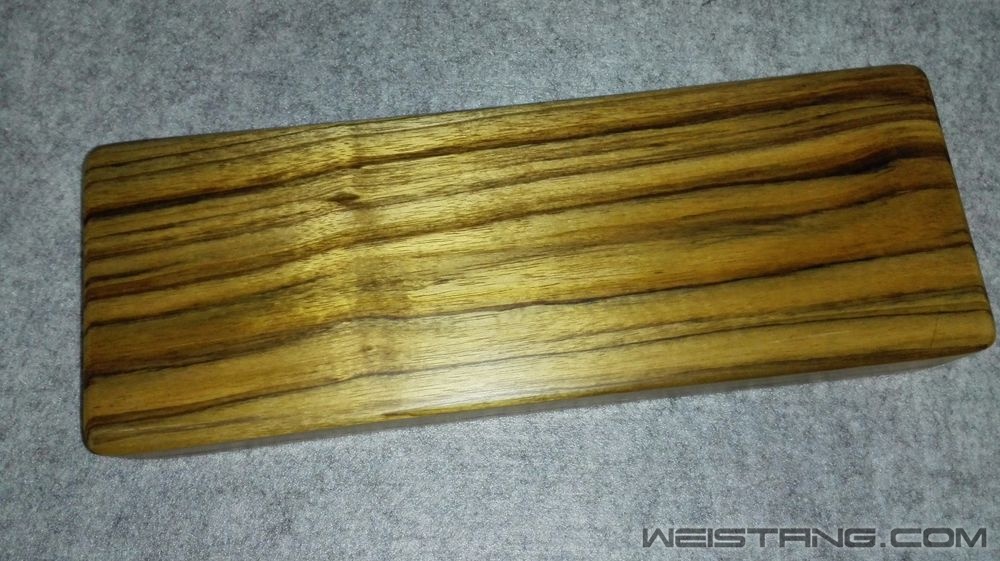

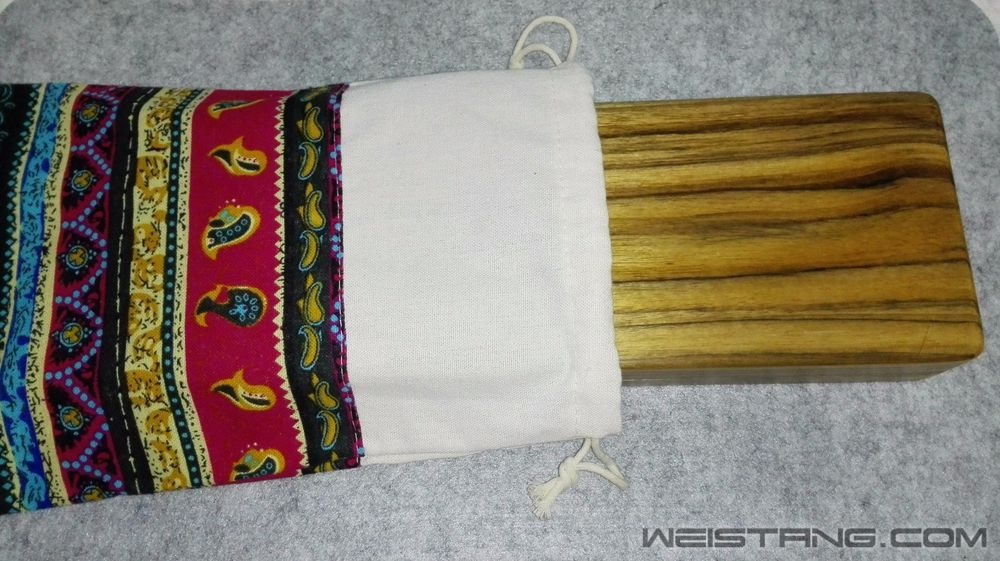

与其说是一只外壳,倒不如说成是一只木盒子或者匣子。因为是带盖的,可以盖住原厂高度的键帽,平时不用的时候就盖上,起到防尘作用,逼格也还蛮高的。

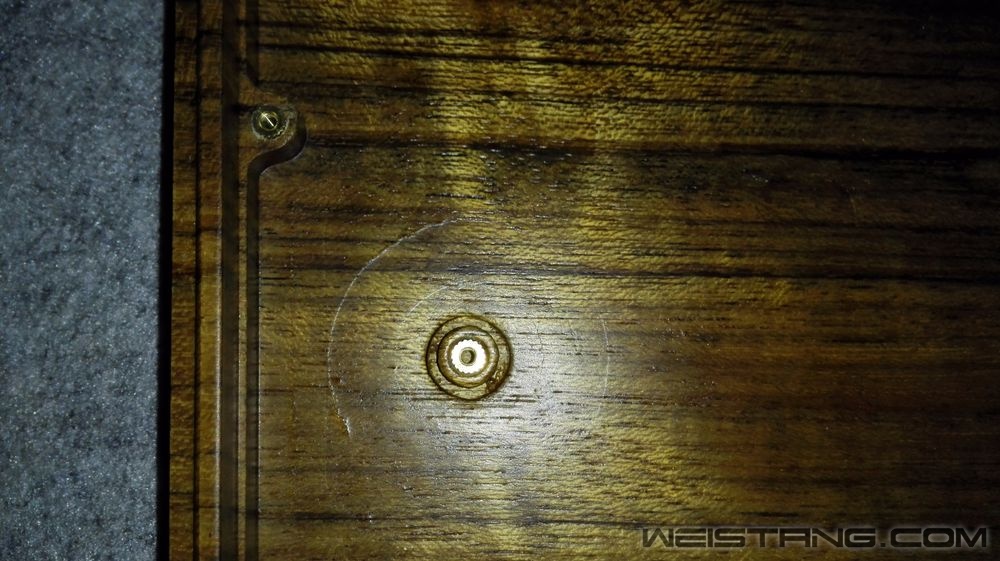

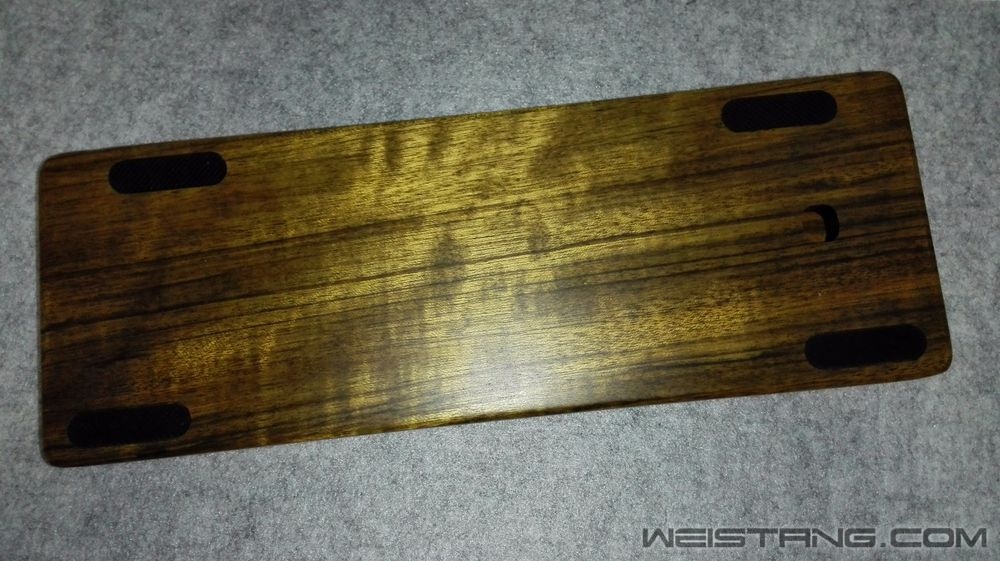

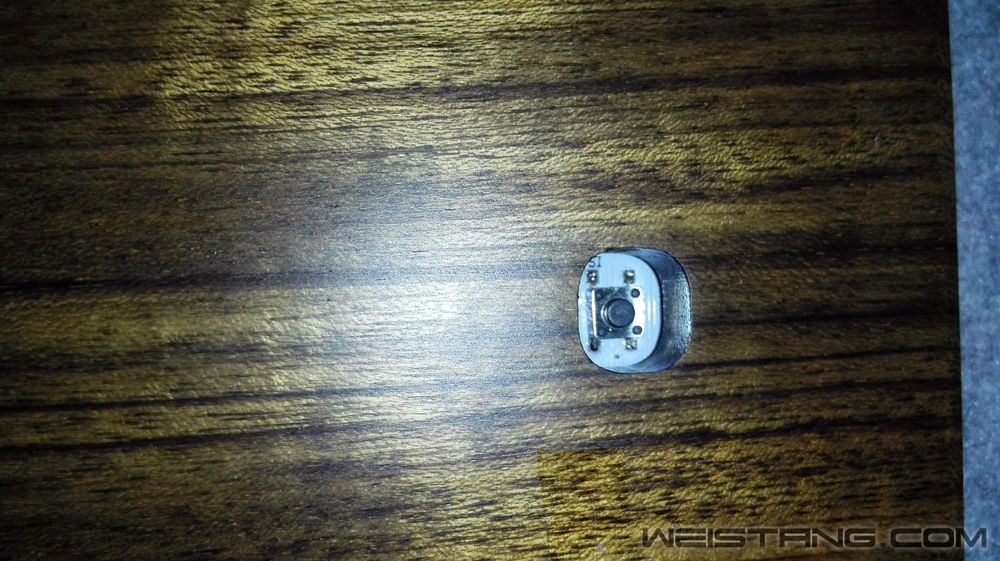

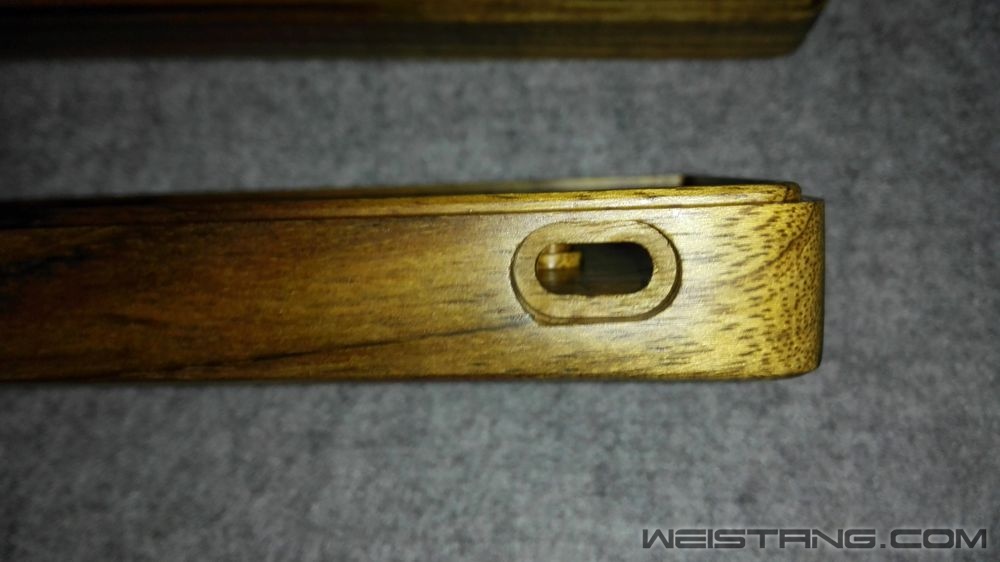

做工细节方面说实话还是挺赞的,边边角角的处理上都很精细,不存在任何粗糙的地方。开孔的地方都很圆润规整,螺母也用了嵌入式的铜柱。

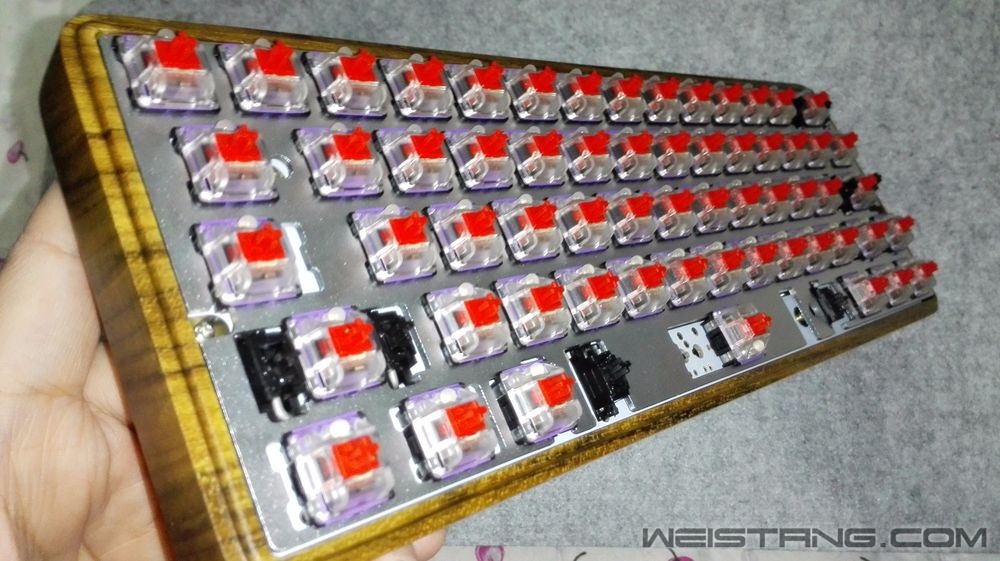

下一步就是将GH60轴板装入壳子了。契合度还是蛮不错的,螺丝都能完美对上螺母孔,非常轻松就搞定了!











高能部分来了,因为自己设计的是基佬紫风格,当然必须用紫白键帽啦!基佬紫,骚气满满!!!

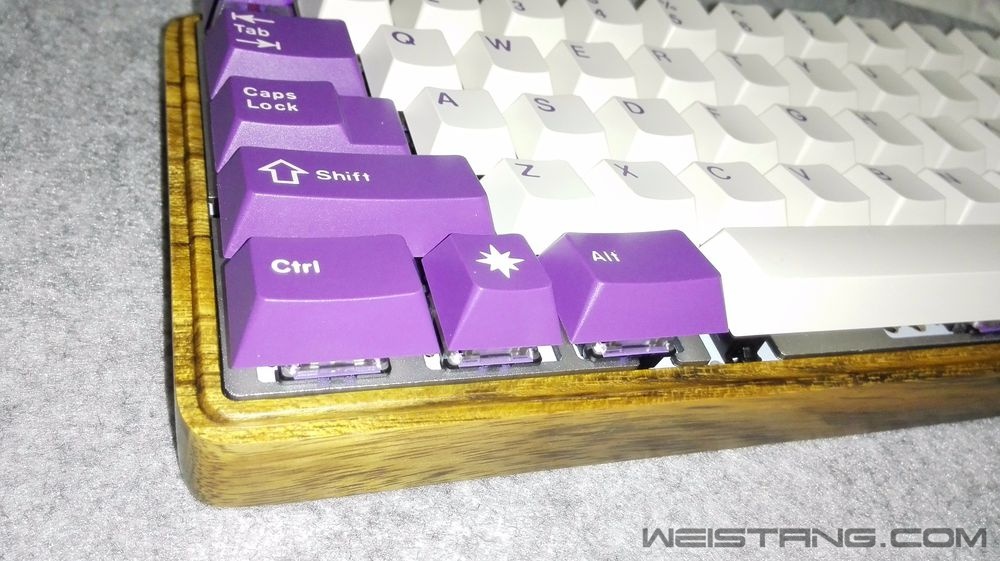

这把键盘用的wkl+1.75的配列,不明白的朋友看下面这张图就清楚了。ctrl和alt键的长度都由wk配列的1.25x变成1.5x了,win键也由1.25x变成了1x长度,右下少了一个功能键,而右shift由wk配列的2.75x被分成了1个1.75x的shift外加一个1x的Fn。这样右下角就可以通过刷固件刷成上下左右4个方向键,符合个人的使用习惯。


全部换上后差不多是这样的——





试了一下,确实能完美盖住原厂高度的键帽。



通电,亮紫灯,骚包!

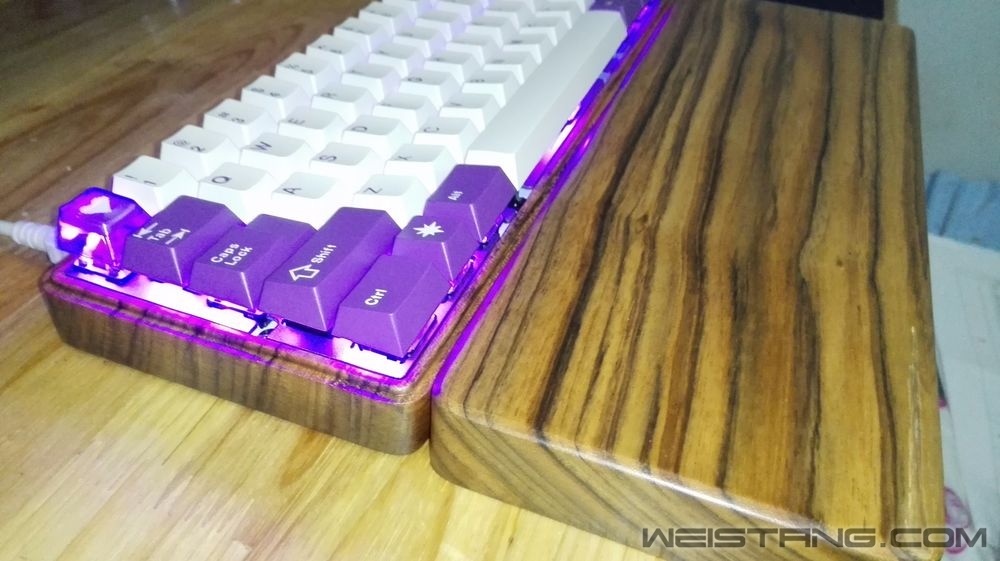

然后突发奇想,拿盖子当手托用,尼玛看起来还挺合适的,唯一不爽的就是盖子不像手托那样有坡度。





定制的手托还在路上,到手之后再来更新一下。

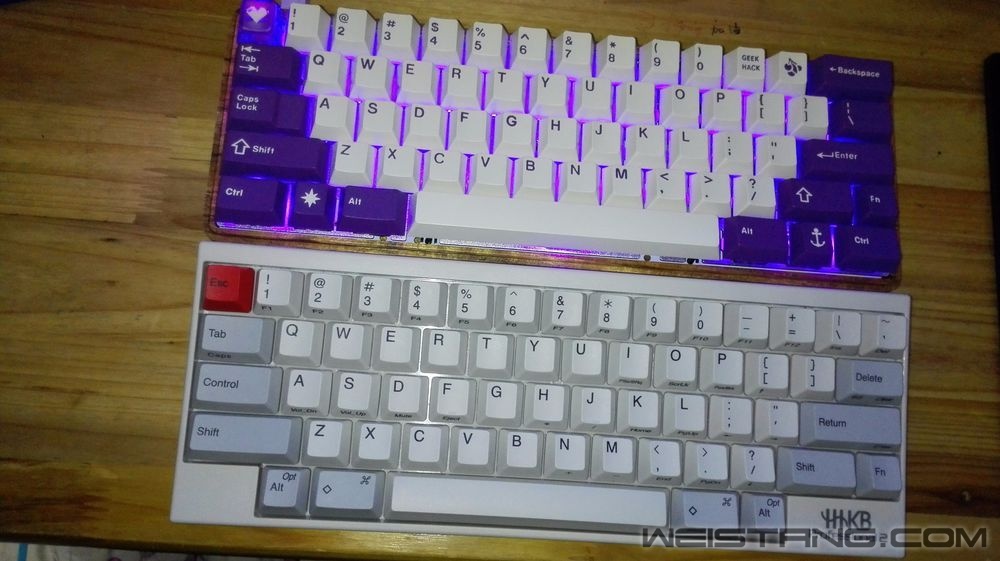

最后是常用的两把60%的小键盘合影,此帖主要还是为了留个纪念,谢谢大家的围观!
