客制化84键盘改造

2015-12-14 01:16| 发布者: 大胖鸟| 查看: 3420| 评论: 53|原作者: D.kun`PaJero|来自: www.weistang.com

摘要: 最近论坛多了许多同学,在各方面都有特殊爱好,这两天大鸟在斗鱼直播了GH60的客制化,同时GH60也是目前客制化中最简单,价格最便宜,相对兼容性最可靠的方案了,可配套的配件也多,所以我对60的键盘也就到此了,这个 ...
最近论坛多了许多同学,在各方面都有特殊爱好,这两天大鸟在斗鱼直播了GH60的客制化,同时GH60也是目前客制化中最简单,价格最便宜,相对兼容性最可靠的方案了,可配套的配件也多,所以我对60的键盘也就到此了,这个贴是另外一个客制化那就是84键盘,当然可以理解成凯酷84吧,毕竟俩者也就配列相等了,好了,切入主体,本次主要是更改轴,另外一篇帖子将开PAD的制作 ,不过这次为了论坛也算是改轴了,其实绿轴真心还不错

惯例拍照,换轴前,当然看不出其中的轴体,哈哈,

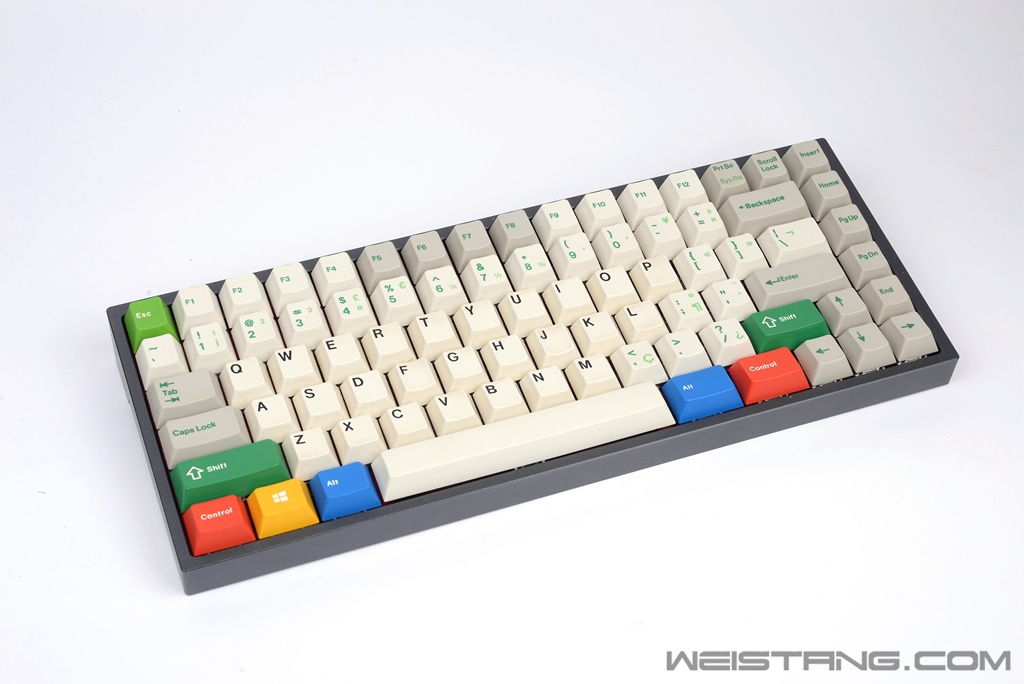

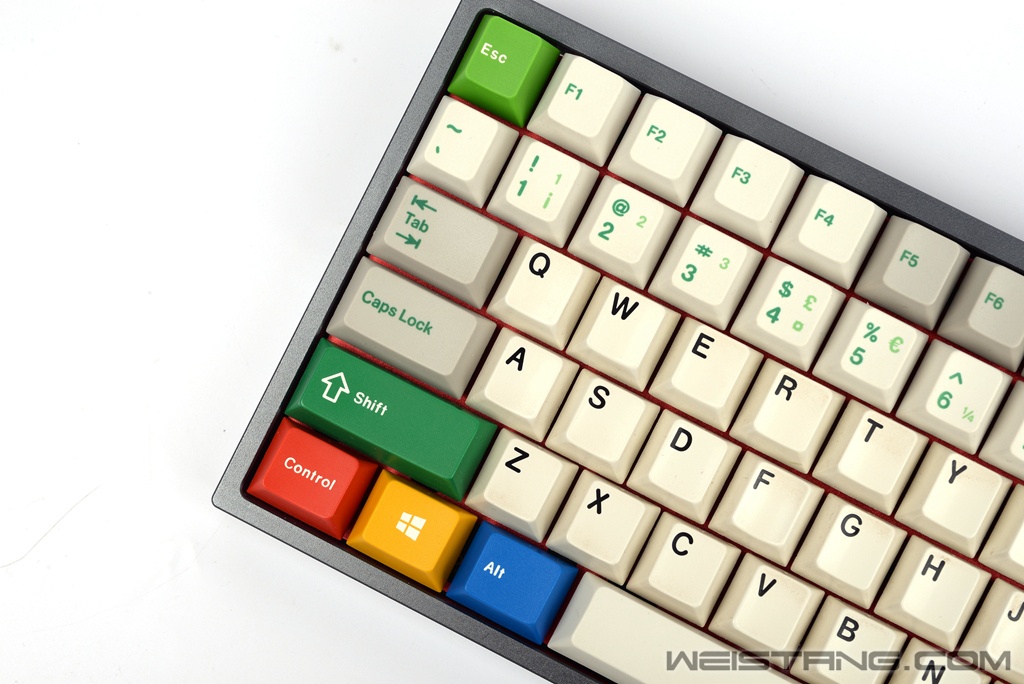

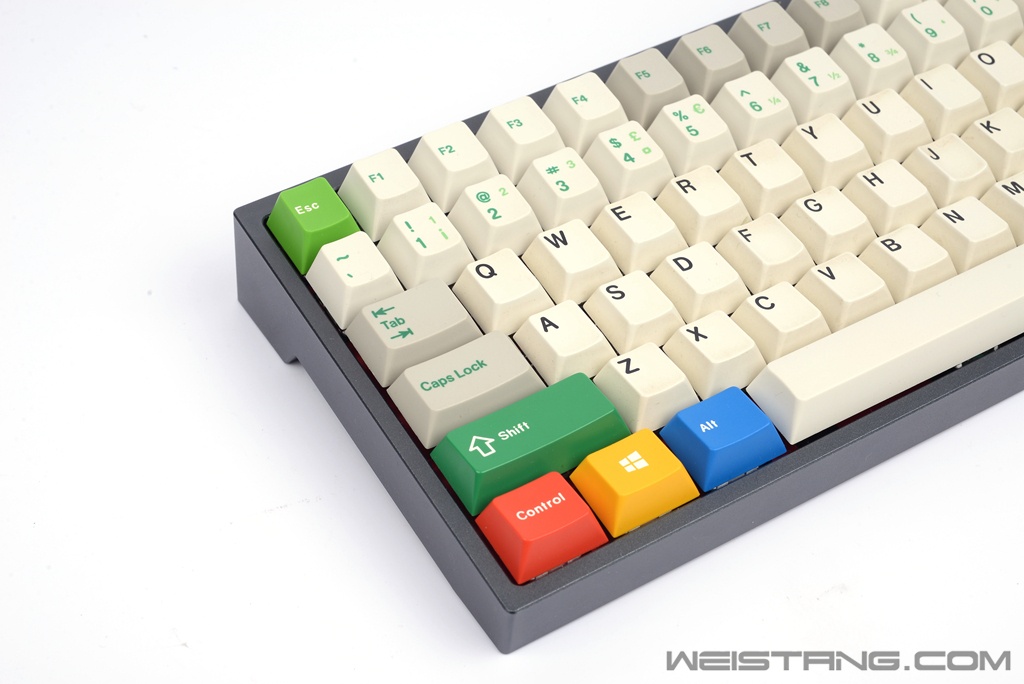

还是得秀一下84的配列和键帽配列,其中绿色的是主任的新爱尔兰热升华键帽,目前国内不超过20套,黑色的会原厂灰白黑黑白二色键帽,WKL配列则为GMK的RGBY一生无忧套,目前已绝版了,只能淘二手,大概价格600可以收到,ESC则为GMK的EK套中的二色键帽,论咸鱼收购的话大概100完全可以收到、

84键盘

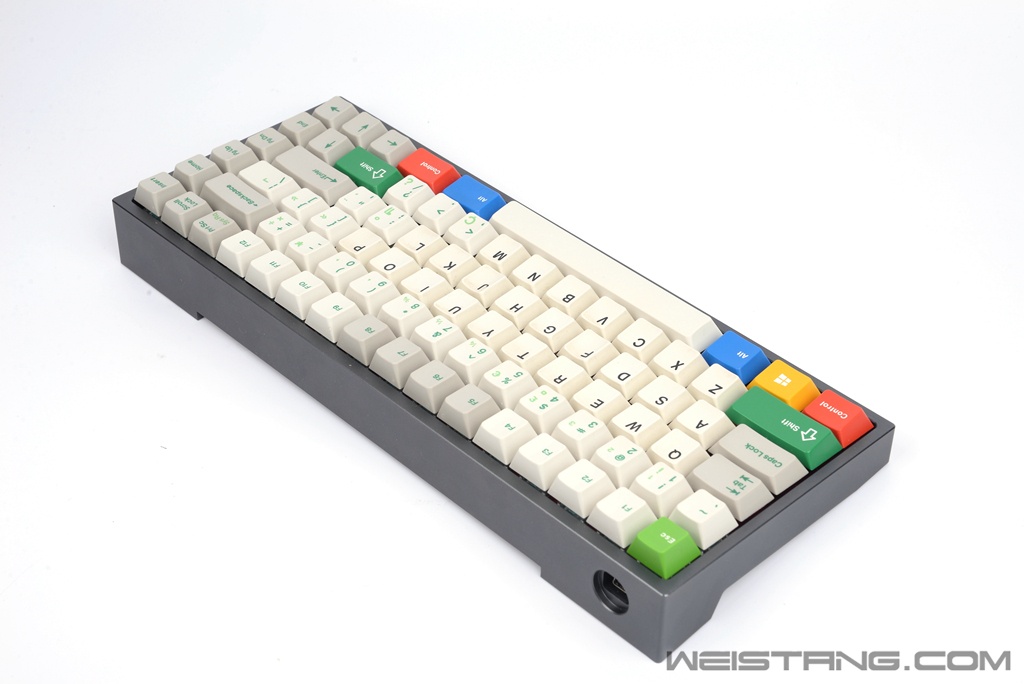

俯视角度

DSC_7334 - 副本.JPG

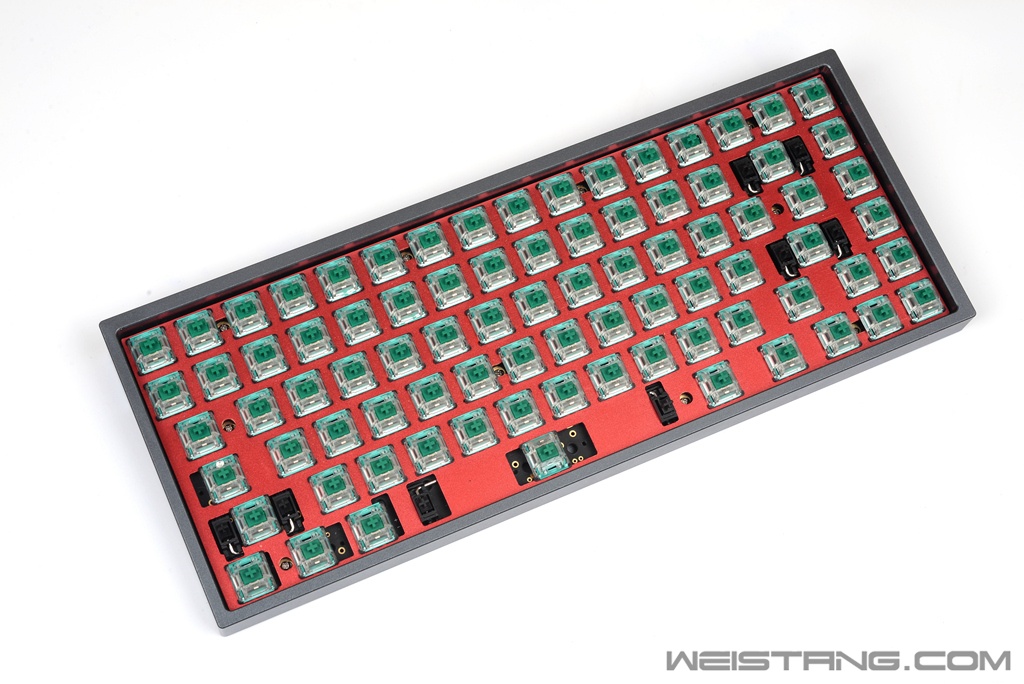

好了,艰难的拔掉键帽后露出其中的轴体,

DSC_7335 - 副本.JPG

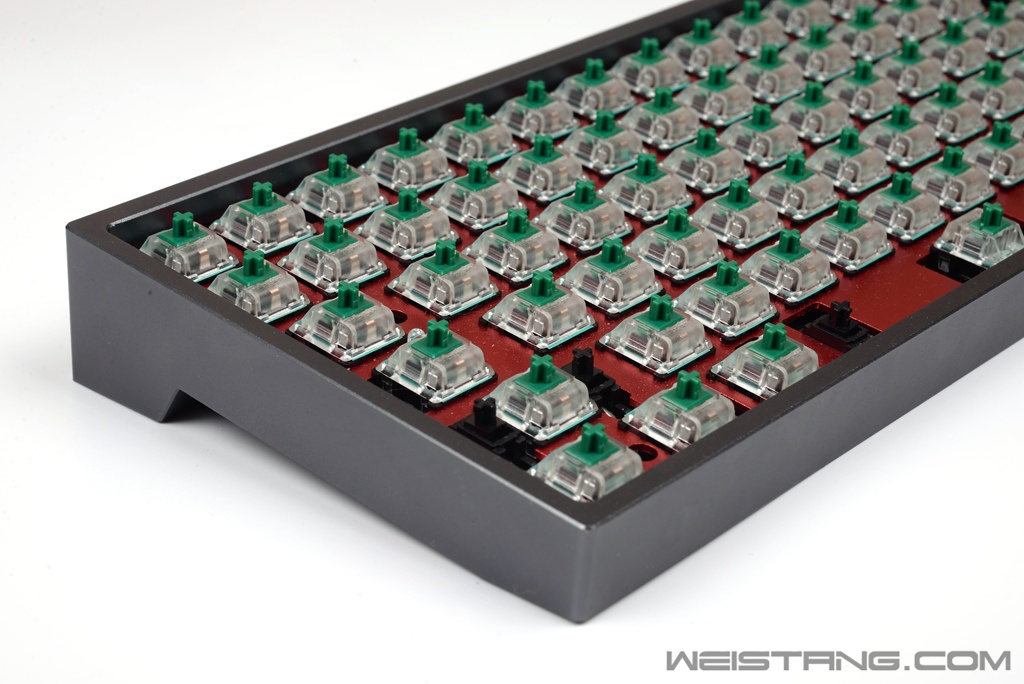

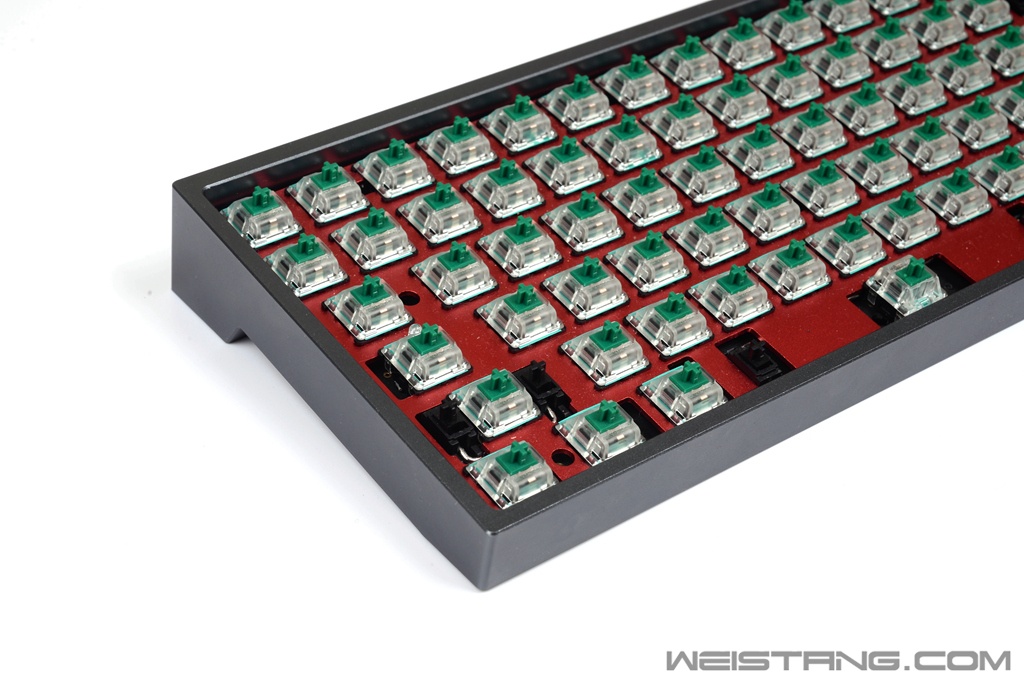

45度角度观看下

DSC_7336 - 副本.JPG

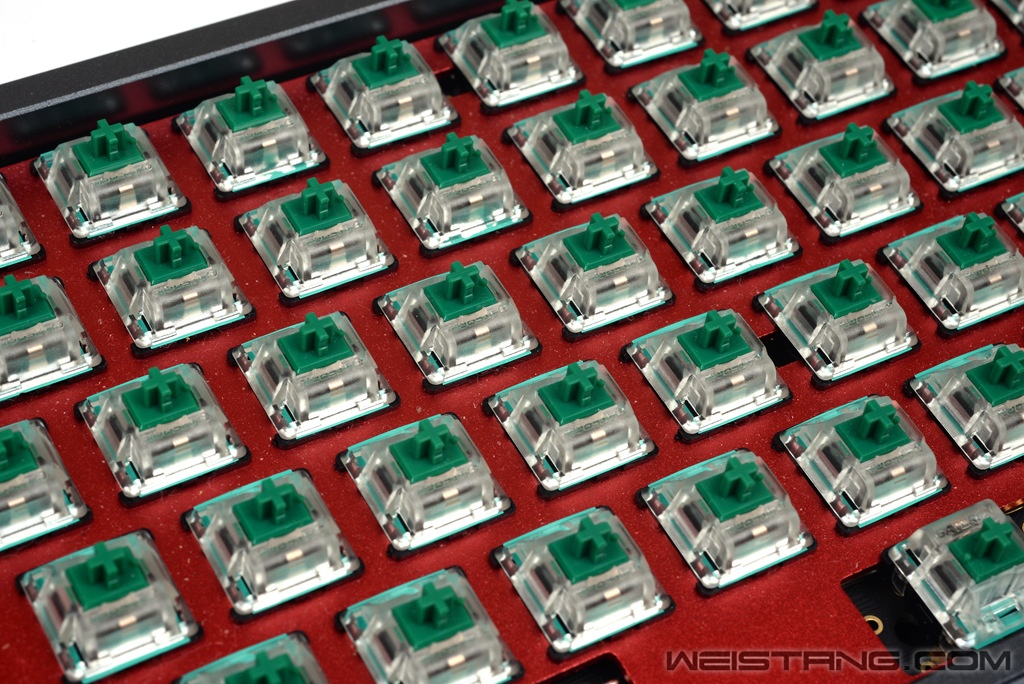

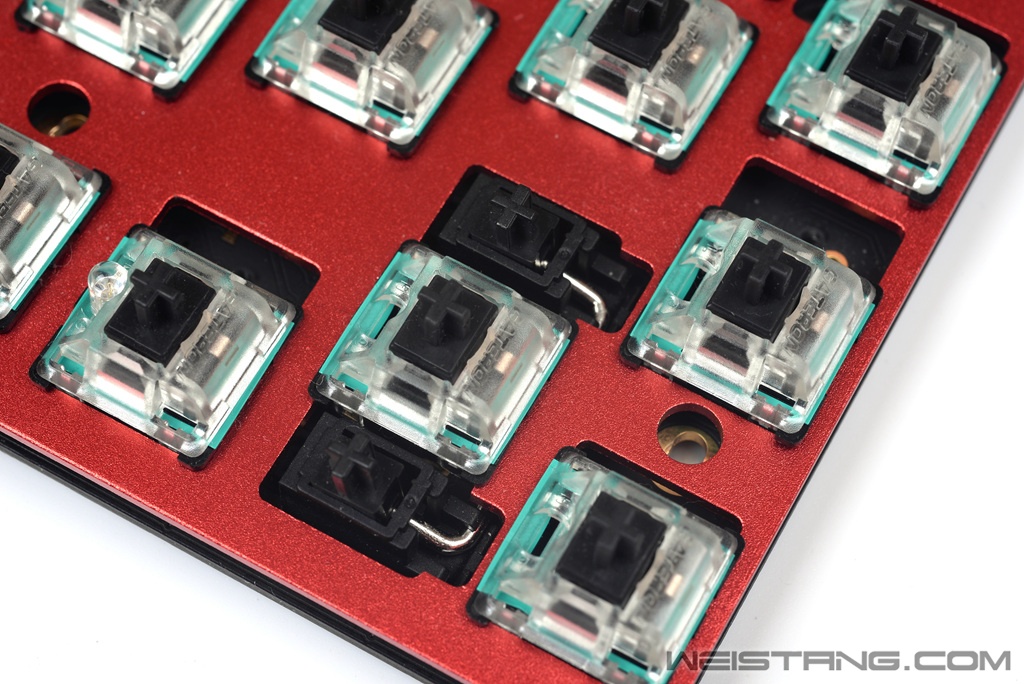

近看下CHERRY绿轴,透明轴盖方案则为G轴轴盖

DSC_7338 - 副本.JPG

给轴来个特写,原本发方案是原厂CHERRY绿轴,绿色轴间纸,高特轴透明上盖(轴盖很坑,很贵的狠)

其实 绿轴的配色很好看的,一点也不突兀

DSC_7349 - 副本.JPG

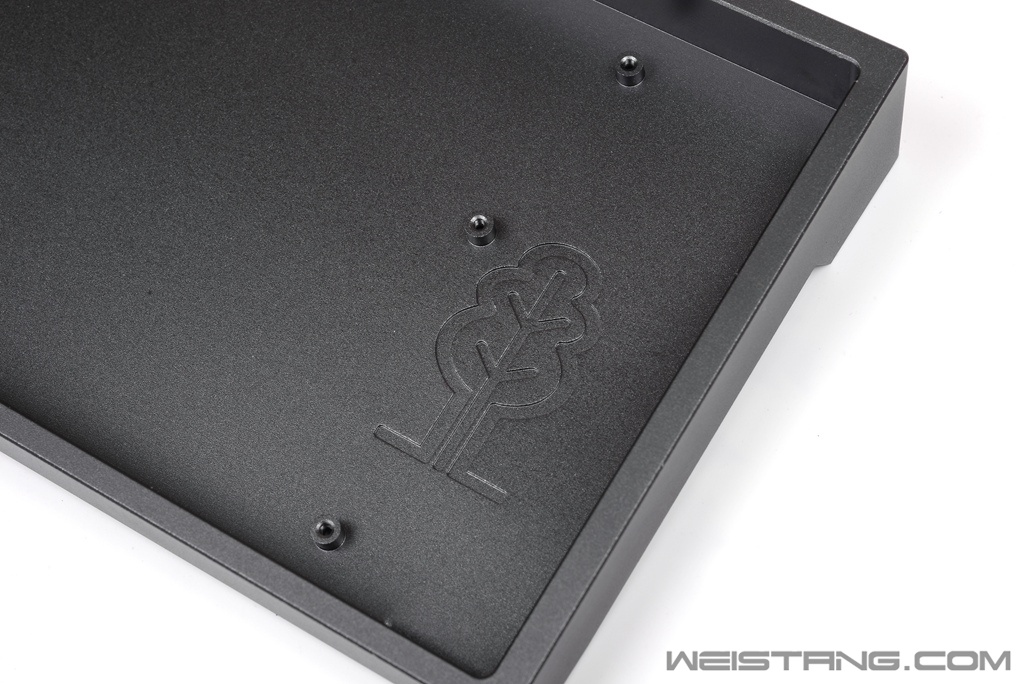

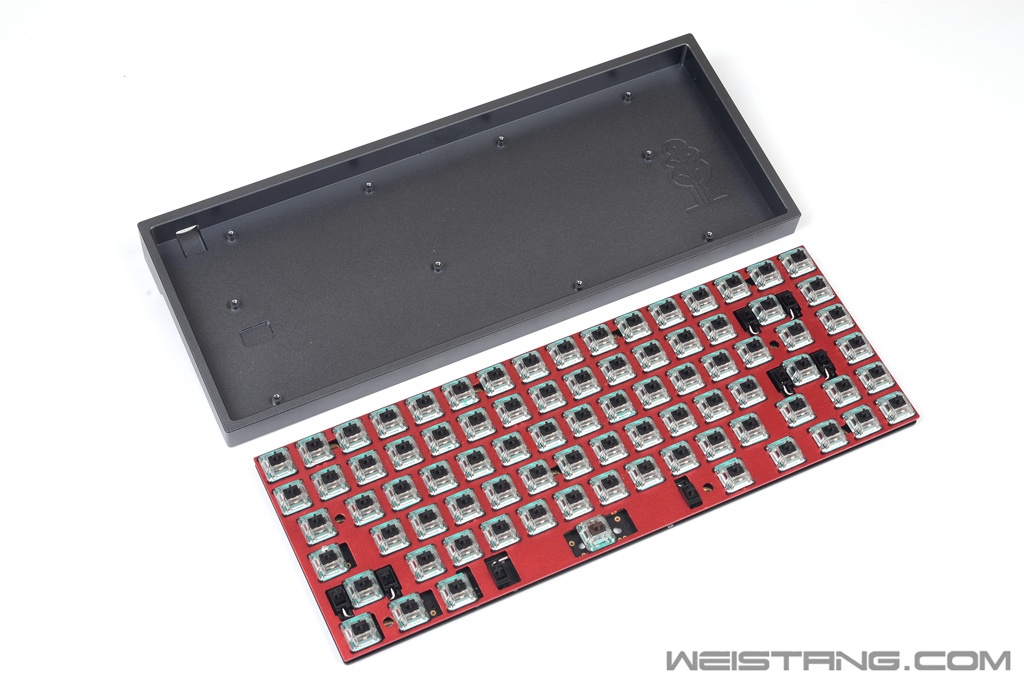

白杨的84外壳

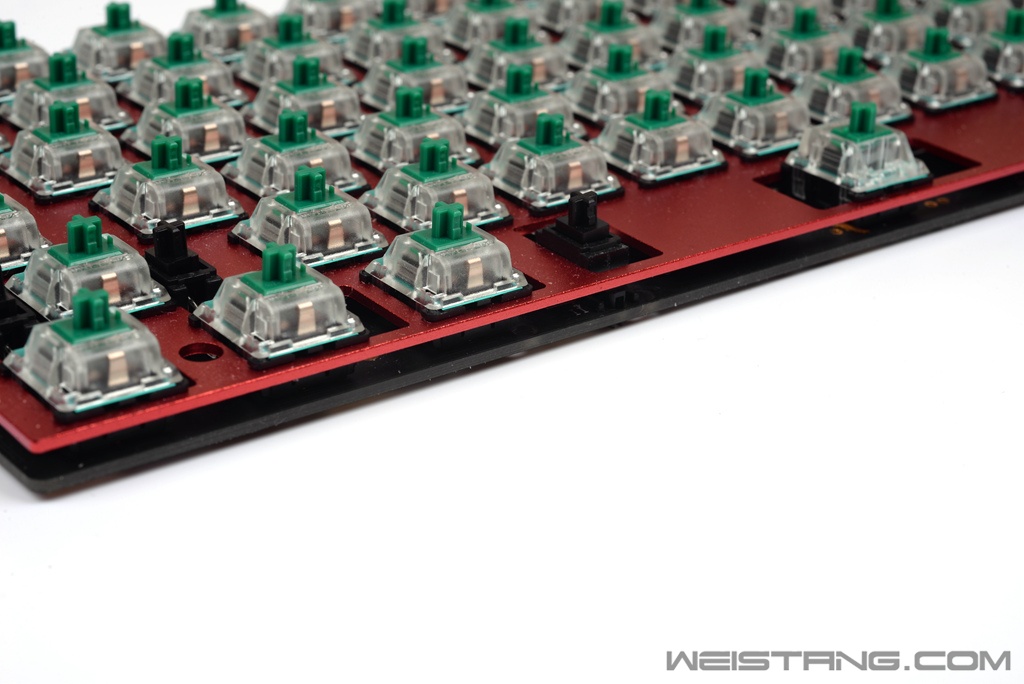

红色定位板,卫星轴在板下

定位板下的黑色PCB

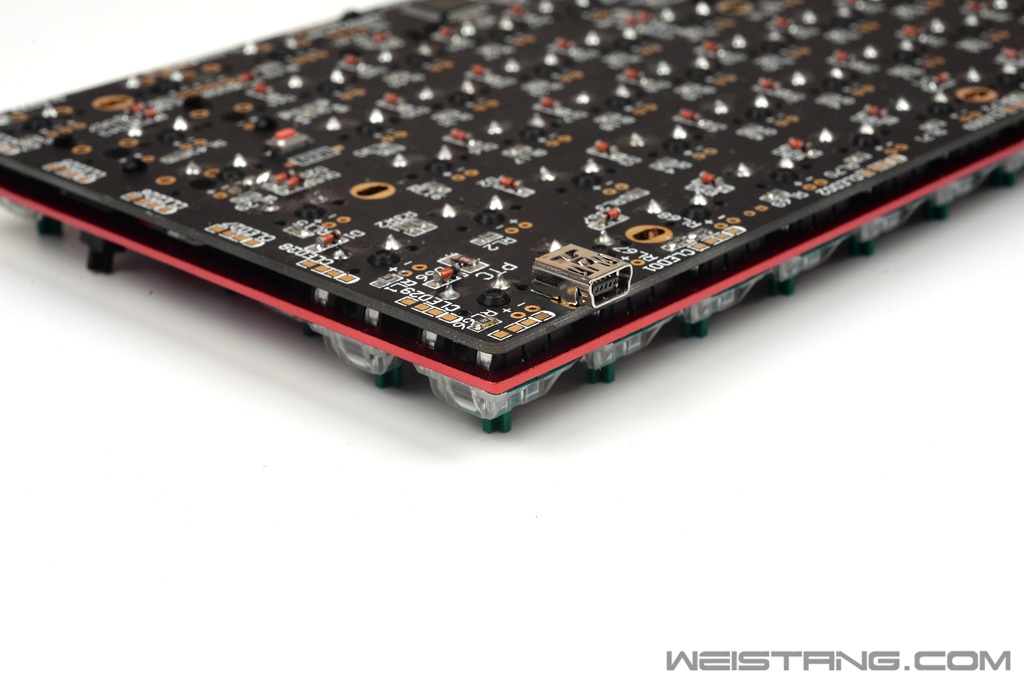

黑色PCB以及T口

黑色PCB,PCB则出自与杰少84,做工和开模都不错,质量还可以,


改造方案

本次改造方案则为更换40G弹簧,轴心更改为黑轴,轴盖不变,由于有定位板,次次拆解耗费时间

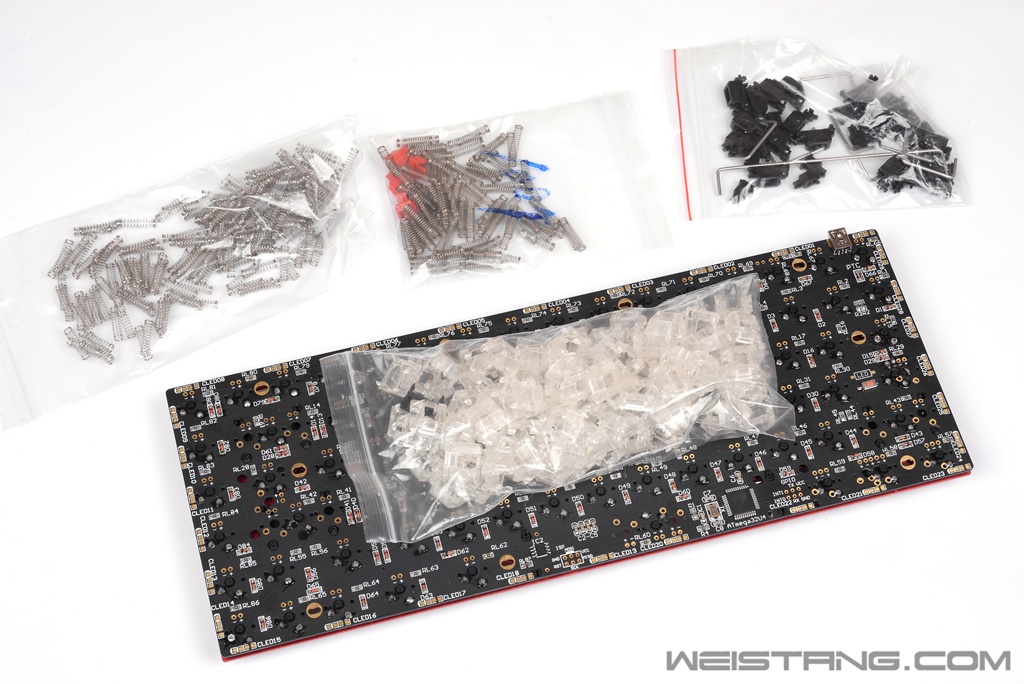

此次改造方案配件,40G弹簧,透明轴盖,卫星轴,还有轴心没拍出来

其中做了一颗透明轴盖+红轴轴心,单颗看起来还不错

更换OK后的84,由于中间过程过于耗时,,加上没人帮忙拍照,这大冬天也冷,我就没拍照了,焊轴这个事很简单,论坛很多帖子都有,我就不发过程了,看成品

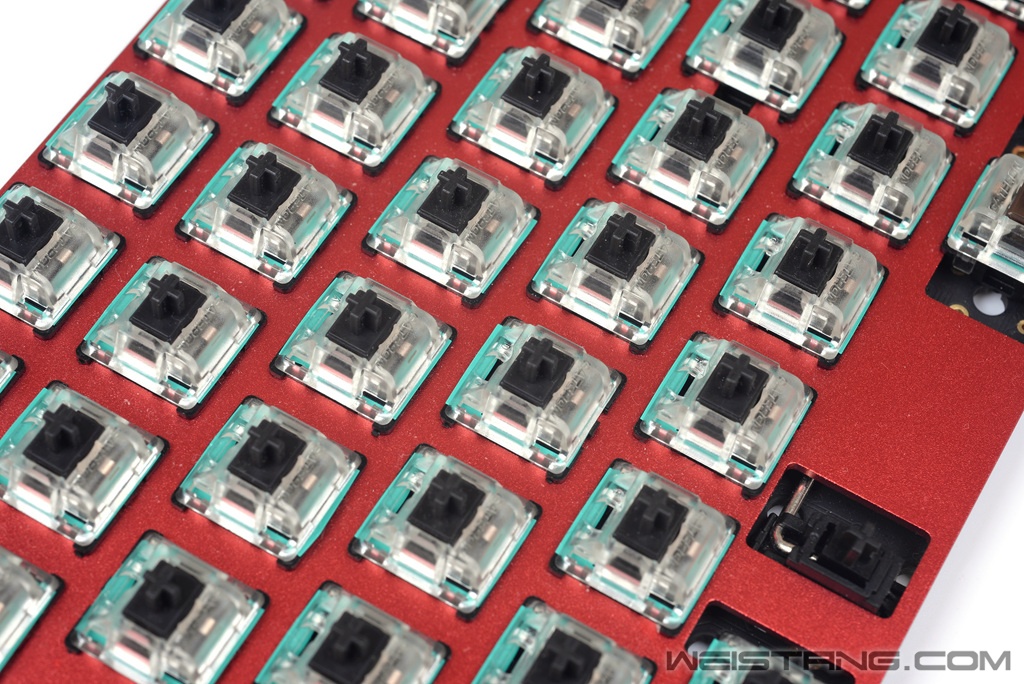

细看下轴体,只是简单的更换了下轴心,可别小看带定位板的键盘更换轴心,相当于把整个键盘轴全部焊下来,在从定位板取下来,把轴换好了在安上定位板,在焊,可以说比焊一把新的更耗时,毕竟还得拆下来

卫星轴特写

由于新买的烙铁没到,用的旧的,有点问题,所以焊包并不是很完美,将就了,等新烙铁到了在补全

钛色阳极外壳就位

契合度非常好,也不会存在卡键之类的

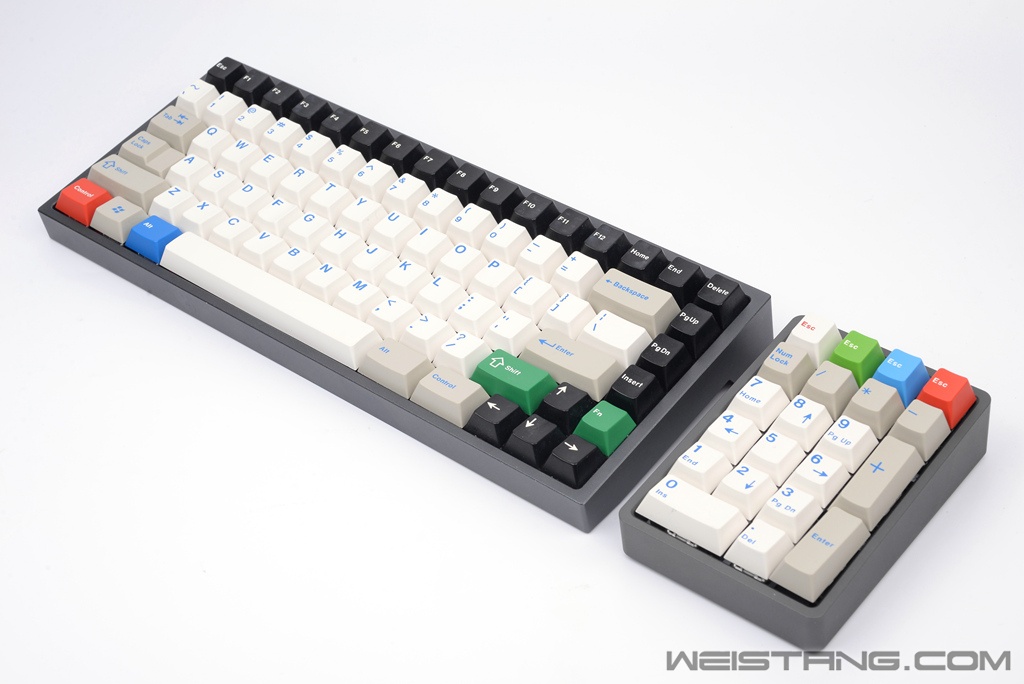

全新配色,在晚上可以忽略堪称GH60的配列了

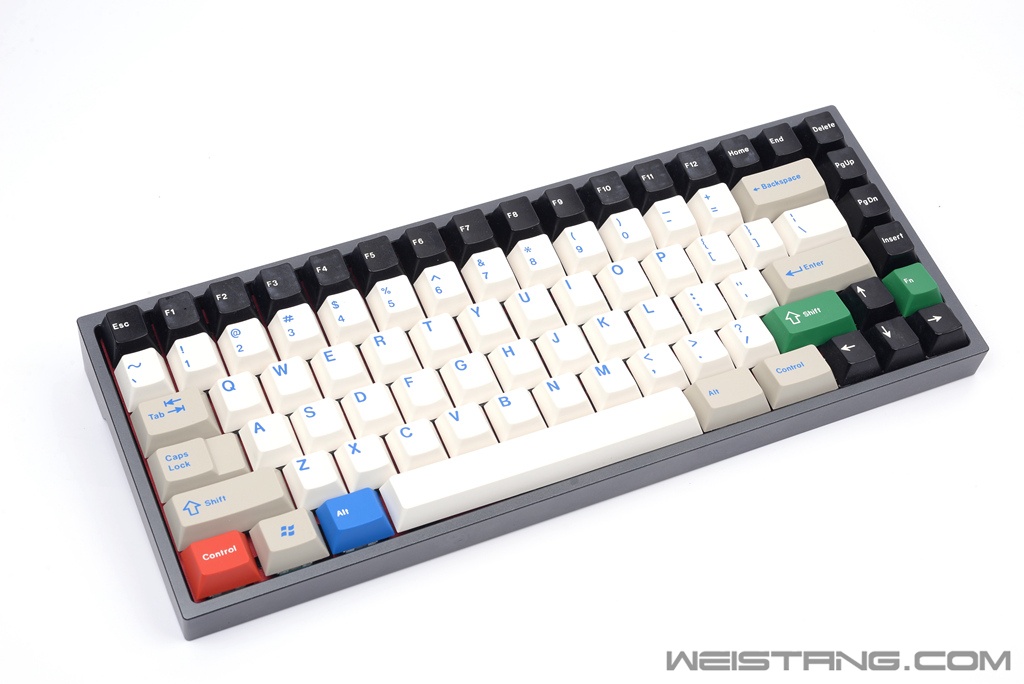

其中黑色键帽为原厂灰白黑黑二色键帽,蓝色则为GMK灰白蓝二色键帽,WK配列则为GMK一生无忧套装

最后预告下PAD,下个帖子就是你了
