前言:

最近连带搞直播也是有点时间不够用,不过好在有好多同学的支持,心里也是一本满足,关于这只FaceU骚绿键盘也是我最近抽风想折腾的。开始想以这次改造为基础再写一篇改造评测作为外设堂官方评测,但是想来想去还是认为以玩家评测内容编辑更为妥当。

先来说说我关于键盘客制化或者键盘diy的看法,前阵子有不少朋友跟我聊到底客制化好在哪里,我的回答是“能让你能按着自己意愿方向去玩,去花时间,去烧钱”,鼓励无论是外设还是pc硬件diy的,但有的时候也还是请大家能尽量理性看待关于客制化以及改造等领域,要知道自己的需求是什么,包前括客制化和改造在内都是以牺牲一定可靠性为提来取得可定制性提升的。比如许多朋友改造键盘都会用到的开轴mod的手段,其实严格意义上这也是以牺牲一定可靠性为代价的动手,当然我不是说不鼓励大家动手,现在还没有哪一个品牌会开mx轴来做文章的,包括我们熟悉的给轴心让润滑,换弹簧,加灯座, 改热插拔,算上cherry mx轴在内的一些机械轴体就不是为了这些改造而设计的,所以改造很可能对轴体的可靠性带来负面影响,但是好在对于有一定动手能力的同学折腾这些不算难,花同样的钱能玩到更多的乐趣在能承担这些改造带来的风险基础上乐趣还是蛮多的。

深夜凌乱的桌面先来一发镇楼

  有的时候写官方评测会有一些拘谨,比起单纯在论坛代表个人发帖子考虑的东西要更多,这次改造方案我选择的是原版的FaceU(官方称之为BFace),其实也是我们熟悉的GH60的衍生,在配列的可定制性方面完全继承了GH60的特点,同时在按键编程界面上面比原版GH60要上手更简单一些,那其余的改造方面其实跟我们之前折腾GH60的过程差不多,没什么区别。轴体我选择的是cherry mx三角茶轴(个别大键位五脚段落灰)+G轴透明轴盖+轴内热插拔led的基本思路,外壳随便找了个JS入了一套亚克力的,对于改造这么一把60键盘,你还需要轴间纸、机械轴润滑脂,烙铁,焊锡丝,回形针,平头钳,水口钳,棉签,空纸盒等工具,算上选择的一套pbt无刻灰白键帽的话整体折腾这一把键盘的成本在1K左右,如果pcb选择国内复刻的方案同时键帽和轴体选择更廉价型号的话估计500以内下来还是没问题的。



第一步:轴体保健(拆轴、加热插拔灯座、加轴纸、轴心上润滑、换轴盖、插灯的顺序)


  其实最开始应该先用金属镊子测试一下PCB轴引脚过孔的上电导通情况。


  再来解释一下这一步每个环节的目的以及流程安排,其实大家买的新轴体不上润滑也罢,当然酌情给新轴体上一些润滑的话除了能改变一下手感外对于以后轴体内部磨损的保护还是可以的,不过加了润滑脂后轴体内进灰又是个问题,那么就有了加轴间纸的环节,但注意轴盖的选择对轴纸厚度是有不同要求的,比较简单的思路就是上薄一些的轴间纸。至于轴间纸不同人做的价格也不同,品质什么的这里不做评价了。加灯座为什么放在第二个环节呢,因为你加了轴纸之后再上灯座就麻烦了,其实你也可以拆完轴之后直接先上到pcb上进行焊接,然后再进行后续的环节,但是这样的话如果点子背一套保健后出现轴体内部弹片接触不好那还要用吸锡器再拆轴,本着一次成功的出发点,我们把这些环节都放在了第一步。加轴纸推荐用镊子,直播的时候大家看到我用手直接搞完全是为了把指纹留在轴内才这么搞的,上润滑推荐大家选择一些温度粘度特性好一些的,特别是在常温下,有的润滑脂对温度比较敏感,常温下粘度较高,这就我们轴体润滑不太好了,这里我用的是普通的白色润滑脂,比起之前用的美孚一号来说粘稠度更低,可以适当比美孚一号多上一些,美孚一号之前我们评测中也介绍了,这种润滑脂给轴体保养时候要涂的尽可能薄,对平衡杆同样需要如此!那么给轴体做润滑需要涂哪些地方呢?理论上是轴心一切与弹片、轴盖等能发生接触的位置,但是跟铜合金弹片接触的部分建议青轴不要涂,特别是用的润滑脂比较一般的时候,控制不好量会降低轴体原本的手感,甚至影响触发,上轴盖什么的要保证一定要兼容,同时对加了轴间纸之后能保证轴盖能压到底,如果出现轴盖按压不到位的问题就要果断换方案,这个是绝对不允许将就的。最后一步加灯的目的是为了固定已经装在轴体内的热插拔灯座,方便我们后续给pcb上轴的操作。

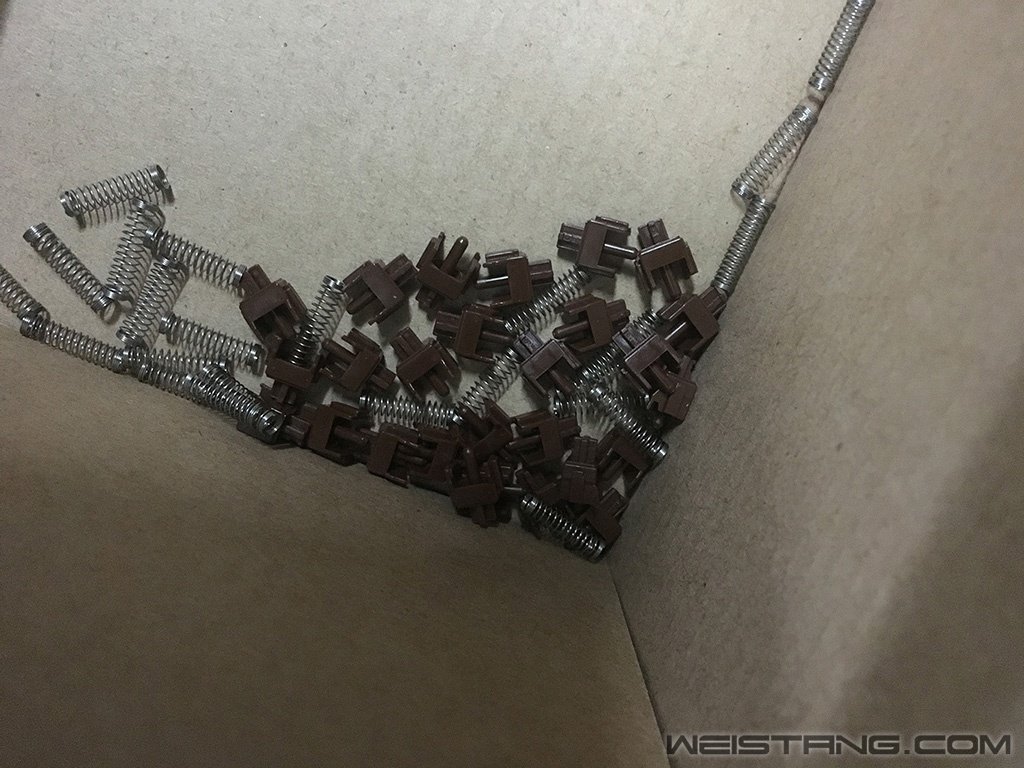

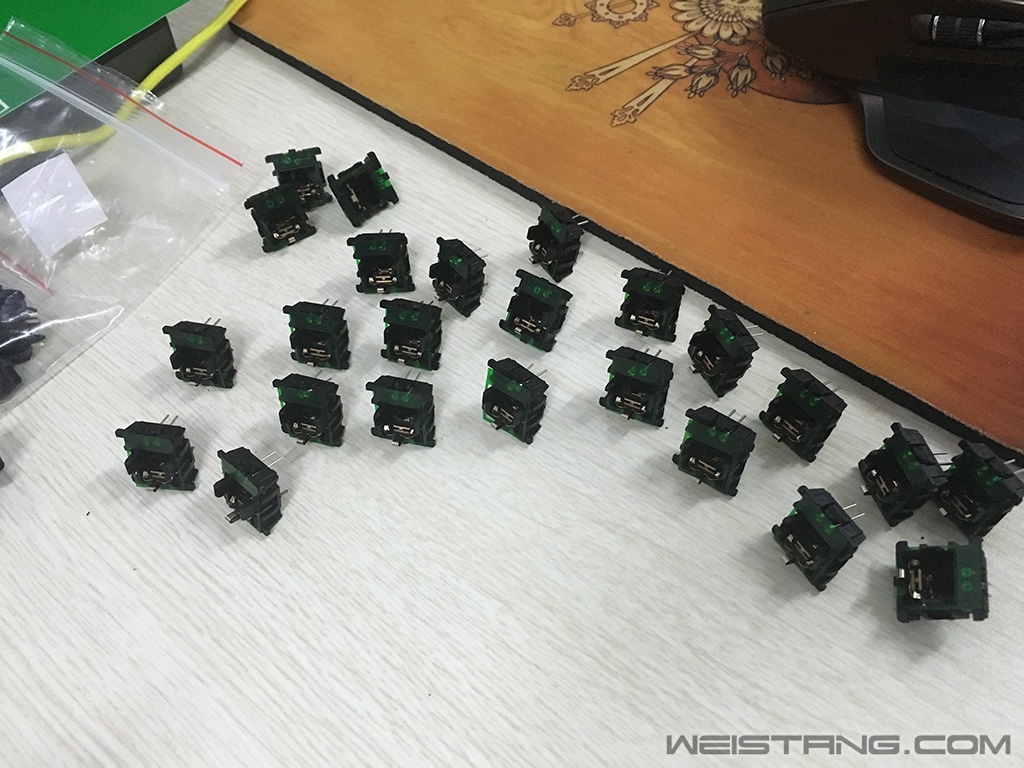

拆下的mx茶轴轴心和弹簧

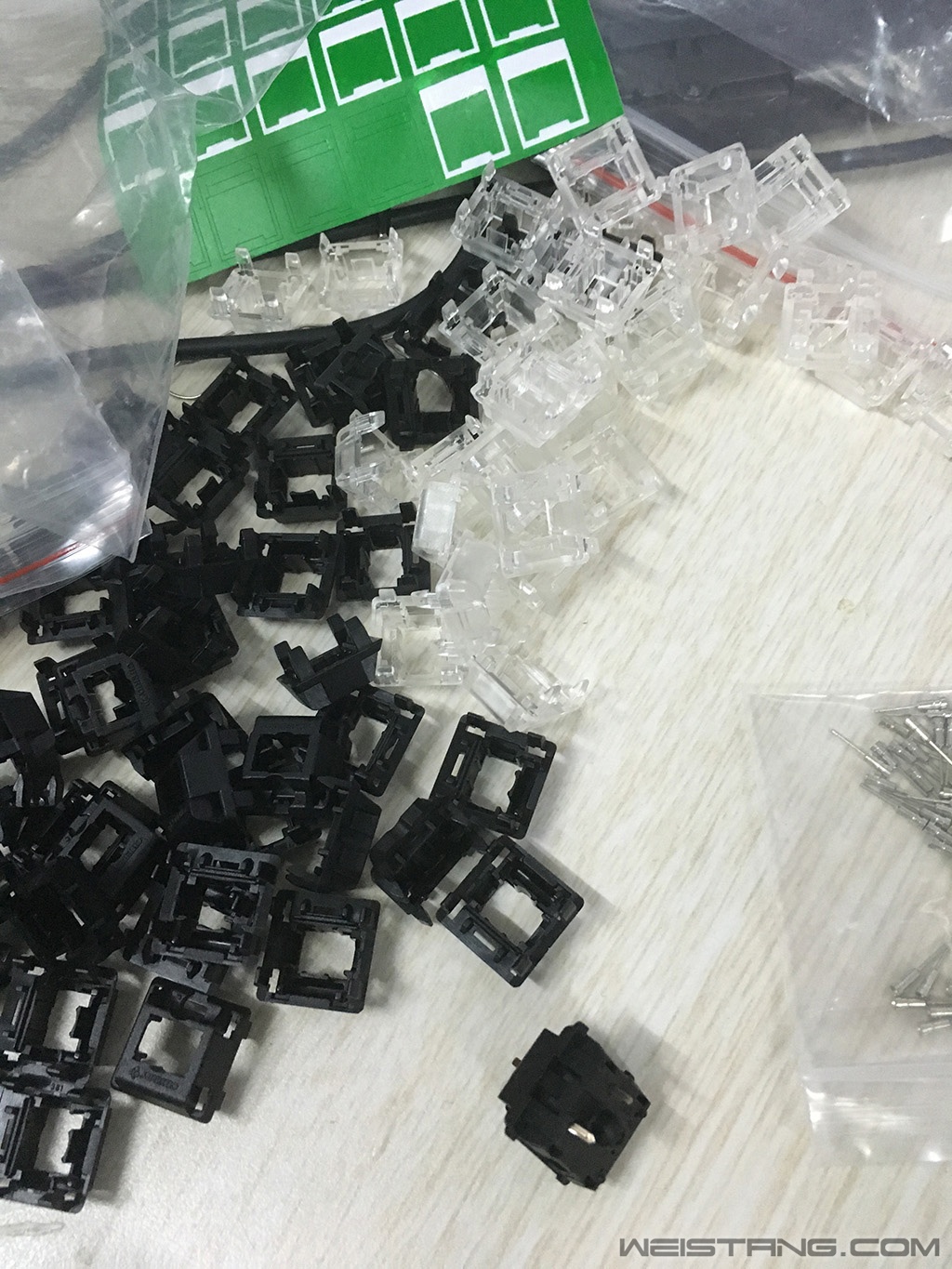

上好热插拔灯座以及轴间纸和润滑的茶轴 下一步就是换G轴透明轴盖了

mx轴原装拆下来的轴盖也不要扔掉 毕竟这代表了mx轴系列上做工最好的轴上盖方案

  这里用的G轴透明轴盖推荐用薄轴间纸,如果用厚的还是感觉上盖最后不能完美压到位,但整体能接受,我这里用的就是厚的绿色半透轴间纸。

第一步操作一共要循环61次

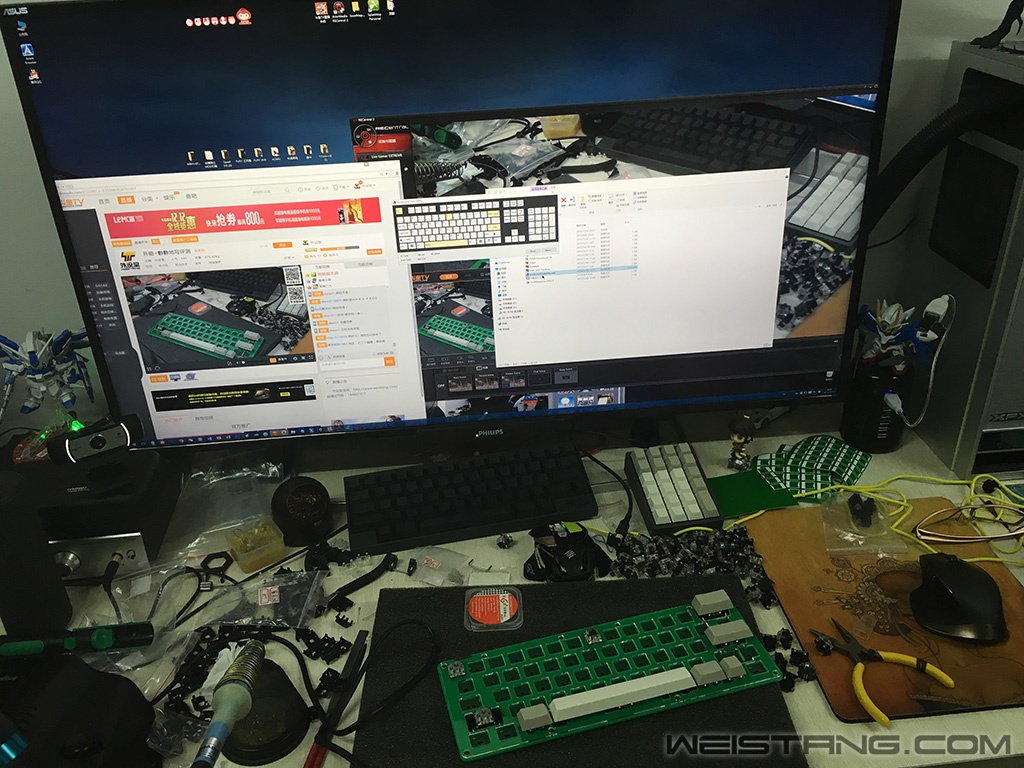

  这一步操作真是最耗时的,比较考验耐心和细心,直播时候搞定这一步花了我差不多三个多小时的时间。

搞定后

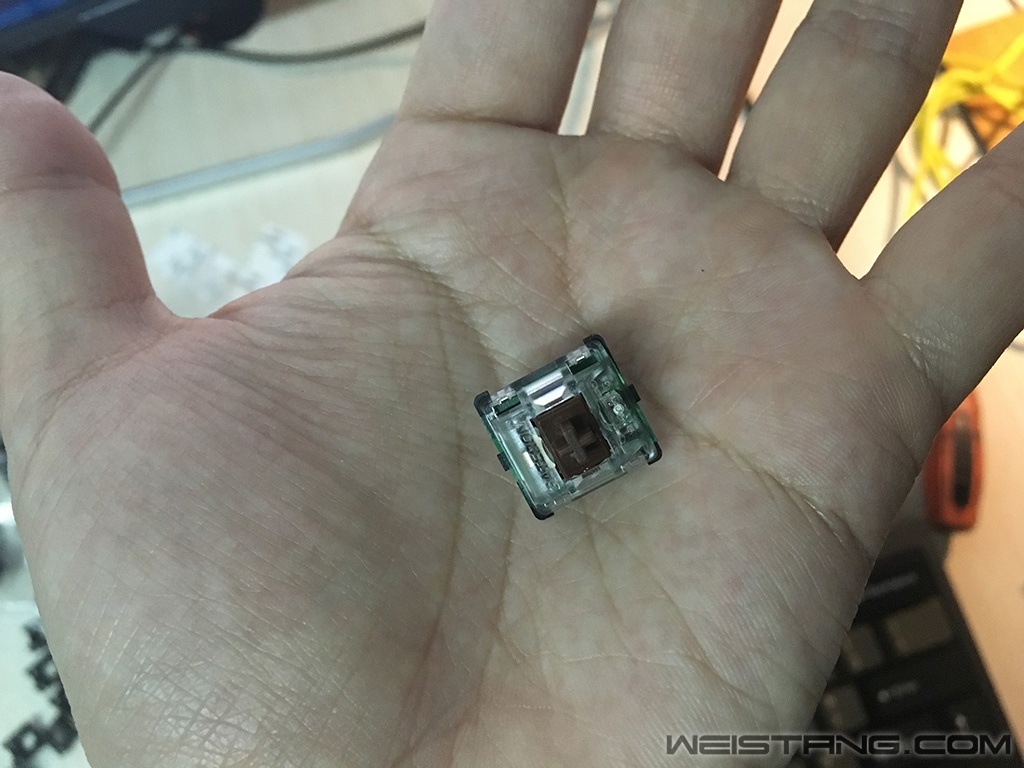

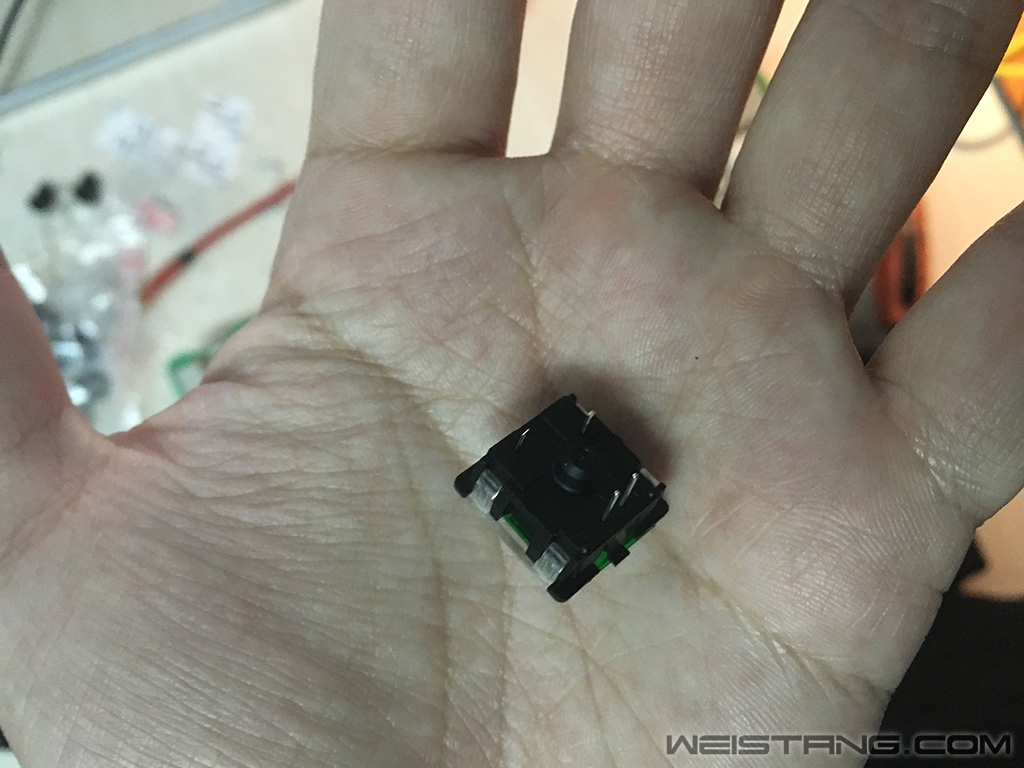

搞好的一颗茶轴

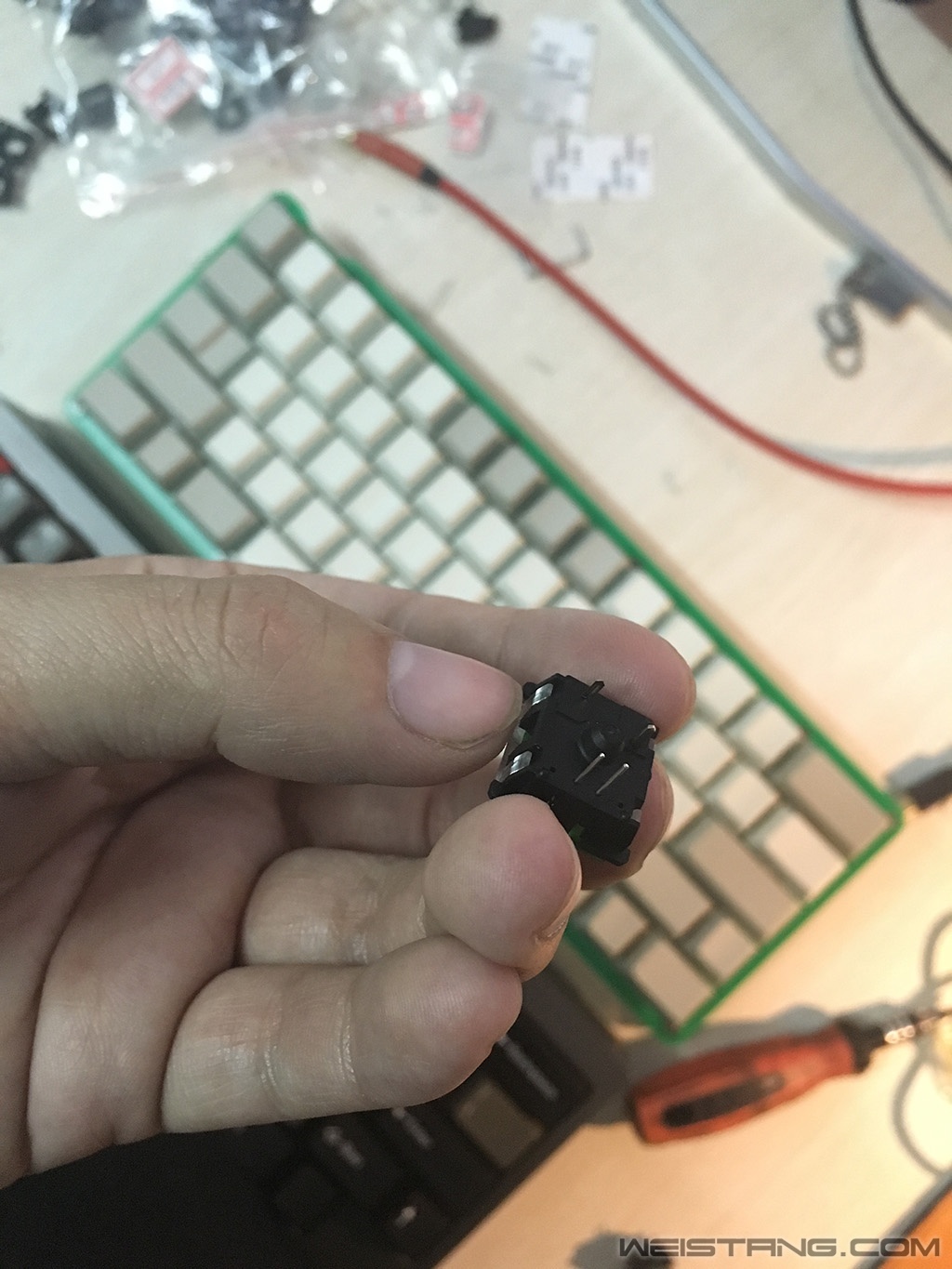

加好灯座后三脚茶轴变身五脚茶轴

侧面来看一下

再来个角度

  接下来最好用电表来测试一下轴体触发是否ok!没问题的话我们进入到下一个工序!


第二步:折腾卫星轴(卫星轴做保养,给PCB上卫星轴,上轴并且套上键帽测试)


  mx轴键盘是离不开卫星轴的,现在卫星轴也是品类很多,推荐大家用mx原厂拆机的,这样的卫星轴的金属杆会不同程度的上锈,有的还会有一定的变形,上锈的问题可以用WD40来保养一下,后者的时候如果目测严重变形,那么就考虑换一个吧。目前也有国产的方案,这样的卫星轴特别是6x、7x规格的上键帽后会有卡键的情况,而相对来说原厂的拆机卫星轴倒还不错。卫星轴保养主要是除了前面说的金属杆做除氧化保养外还有就是转轴位置上润滑,注意不能涂太多,特别是有的裸轴方案的键盘,因为卫星轴也是裸露的,这样润滑脂上多了会招惹灰尘,很不爽。装好后要上轴同时上键帽测试,确保带卫星轴的大键位手感没问题,如果有卡键的问题的话,建议先看看键帽菊花跟卫星轴是否完全对到位,如果有问题,要么换卫星轴,要么用锉刀打磨!我在JS这里买的一套卫星轴的7X卫星轴就遇到这个问题了,最后换的原厂卫星轴轴体部分才解决。

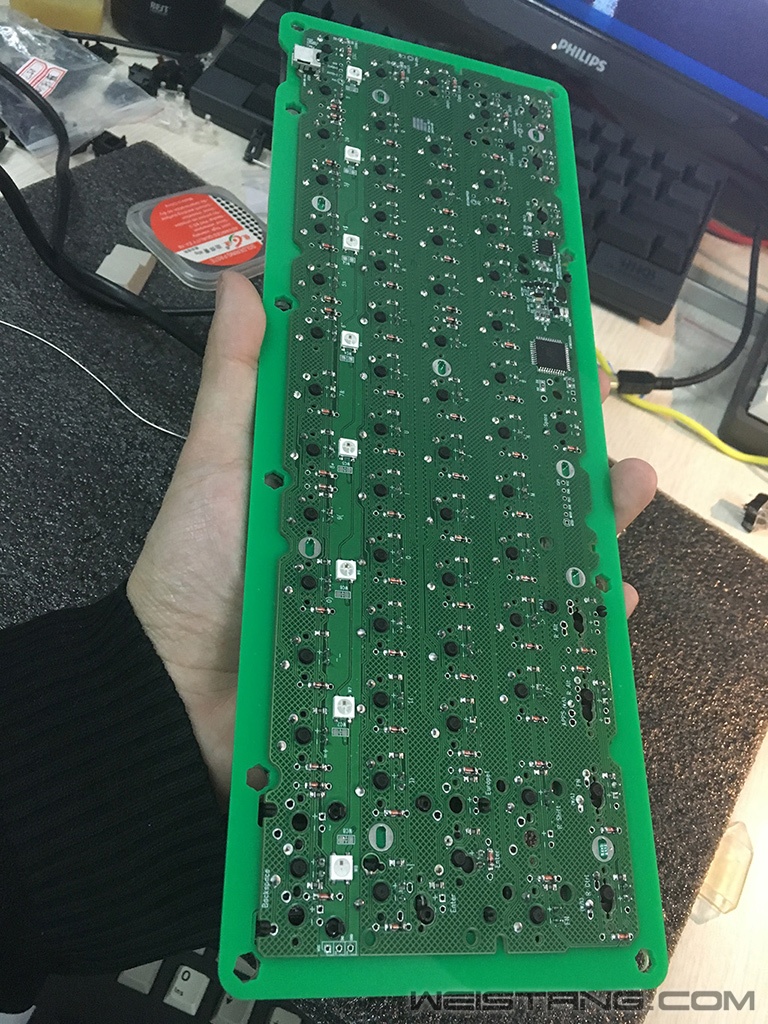

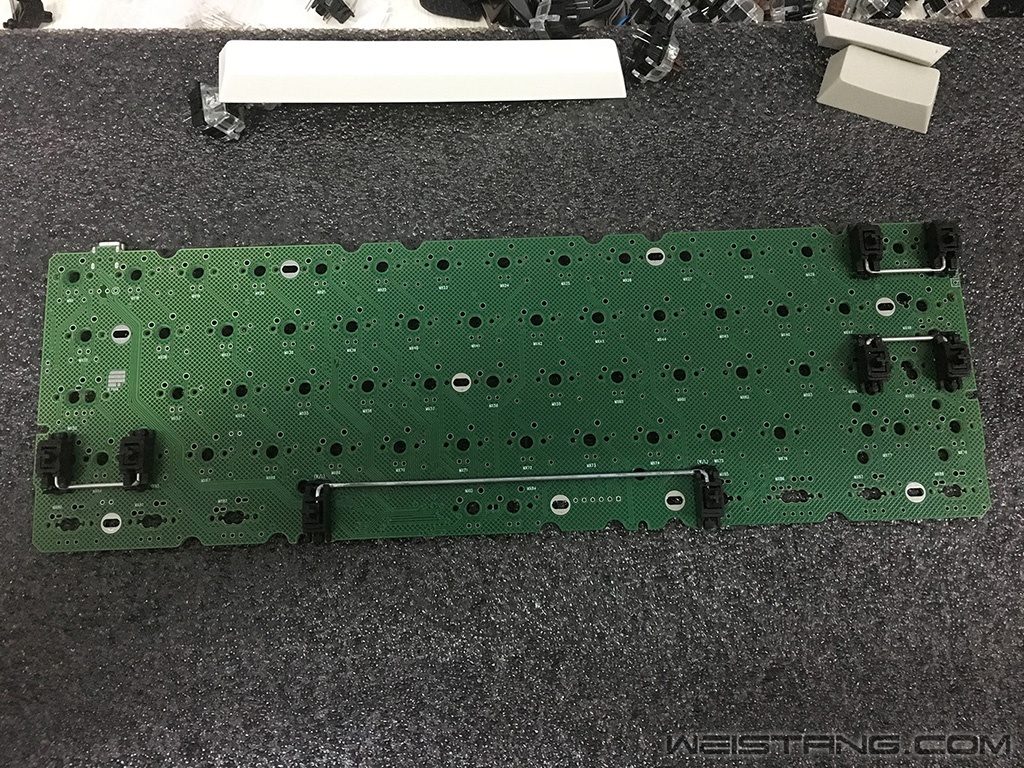

PCB为原版的FaceU,上好了卫星轴

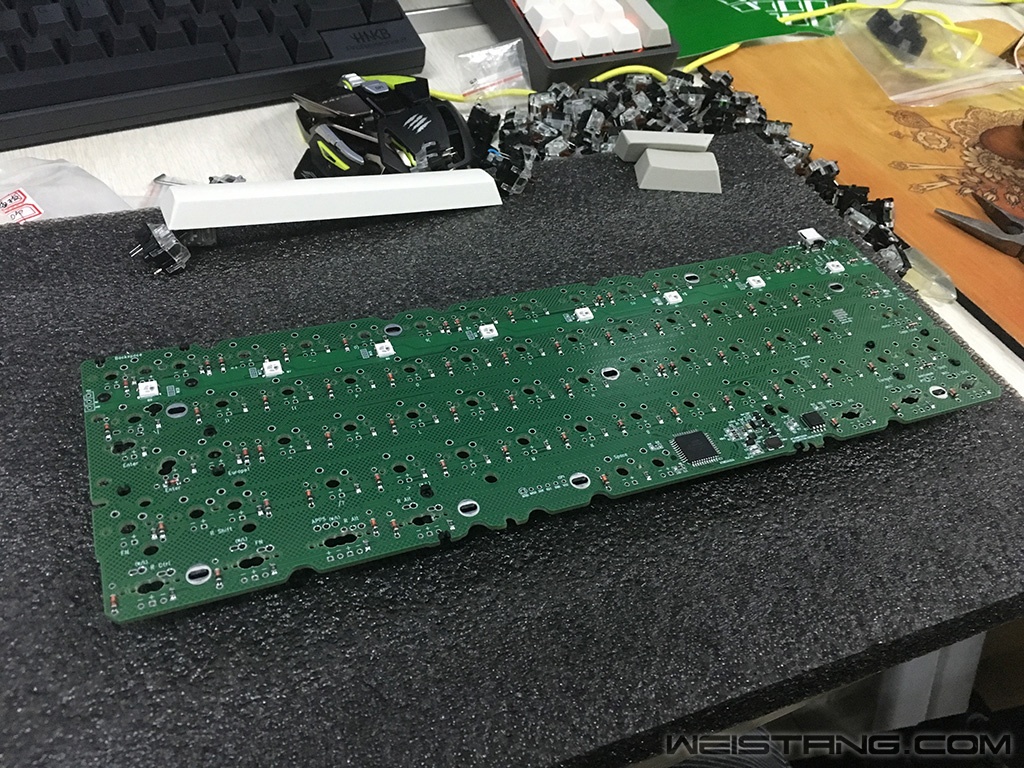

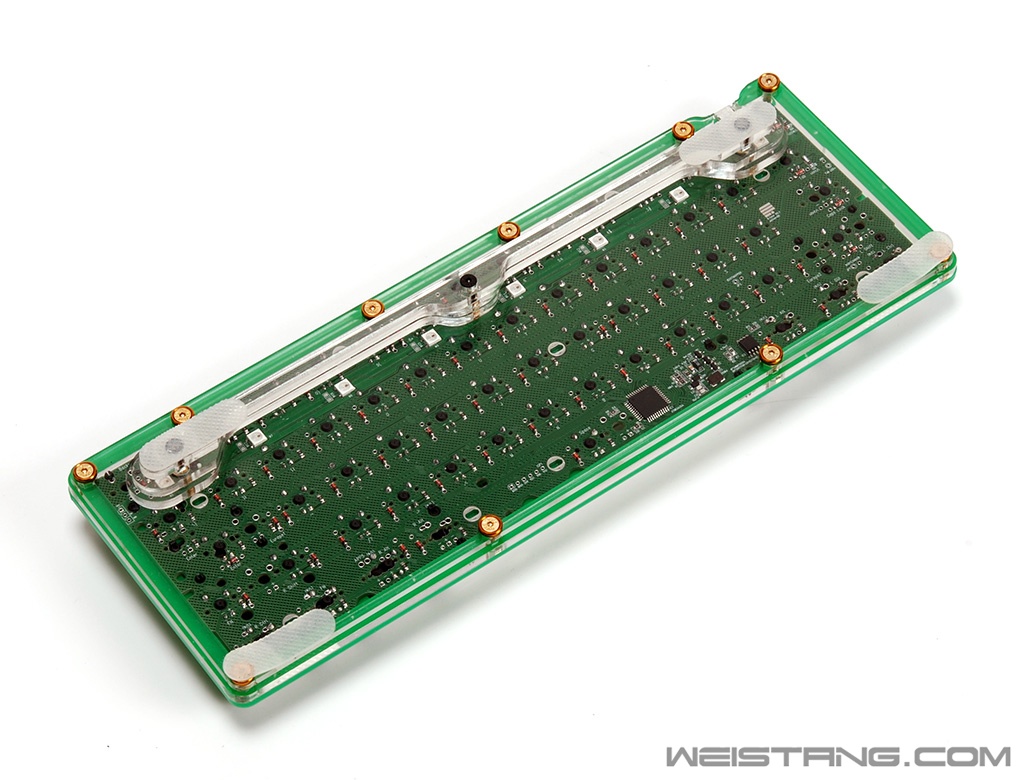

pcb背面来张特写

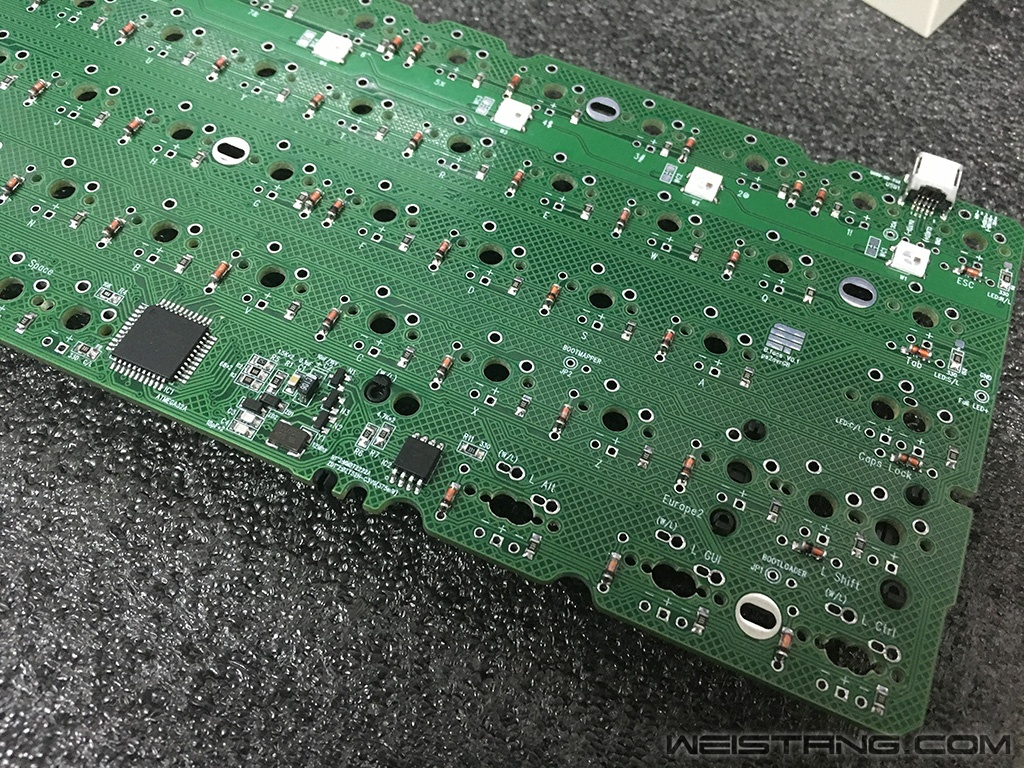

特写 网格铺铜 pcb边缘切割处理到位

同样兼容不少键位配列 这里我用的是1.75x shift

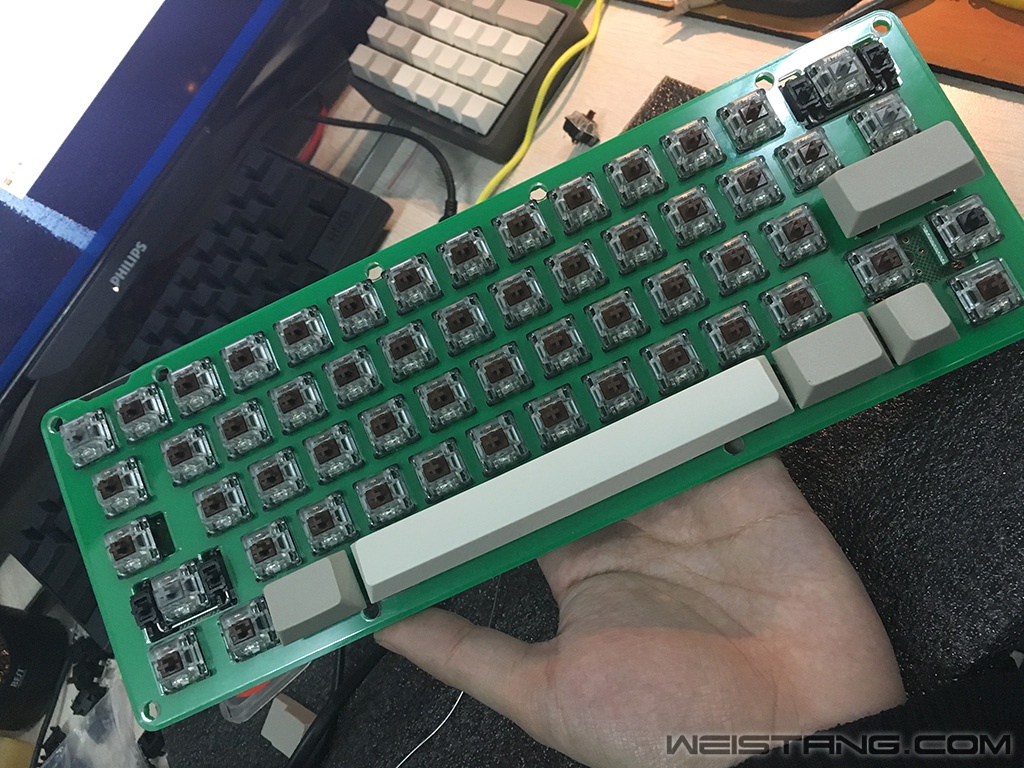

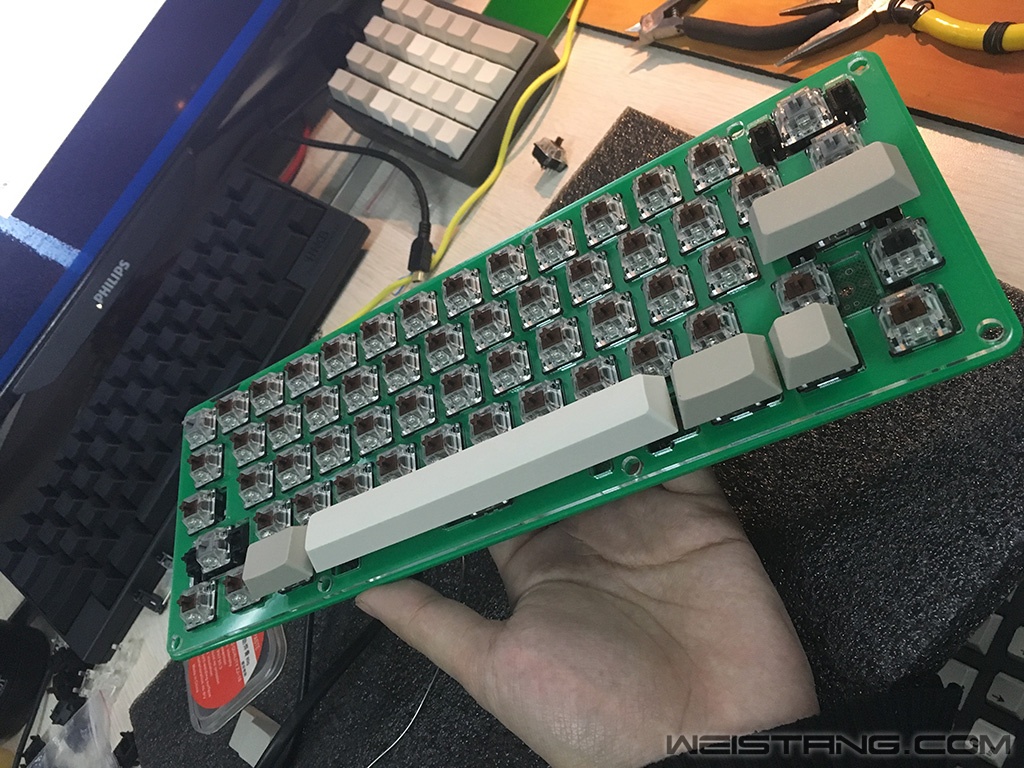

上定位板后安装对应的几颗轴体后上键帽测试一下手感


第三步:焊轴(插轴,焊轴、剪多余引脚、修补焊点、测试 )


  其实完成了第一步和第二步之后我们接下来要搞的就轻松许多了,因为这个从JS手中买到的亚克力外壳是有定位板的,所以之前要先焊一些四角以及边缘的轴体,这样能利用这些轴体牢牢地“夹住”定位板,然后就开始插满所有的轴体,之后再检查一下pcb背面是不是轴体的引脚都穿过pcb了,以及轴体都完全插进定位板了,确认无误后开始焊轴!

  焊锡丝当然还是推荐低温焊锡,越容易融化越好。焊之前如果焊锡丝里不带助焊剂的话,那么还需要给焊盘位置涂一些助焊剂,就算焊锡丝中带助焊剂也会飞溅到pcb其他位置,最后还是要清洁一下。

装好所有的轴体

特写

焊好所有的轴体引脚

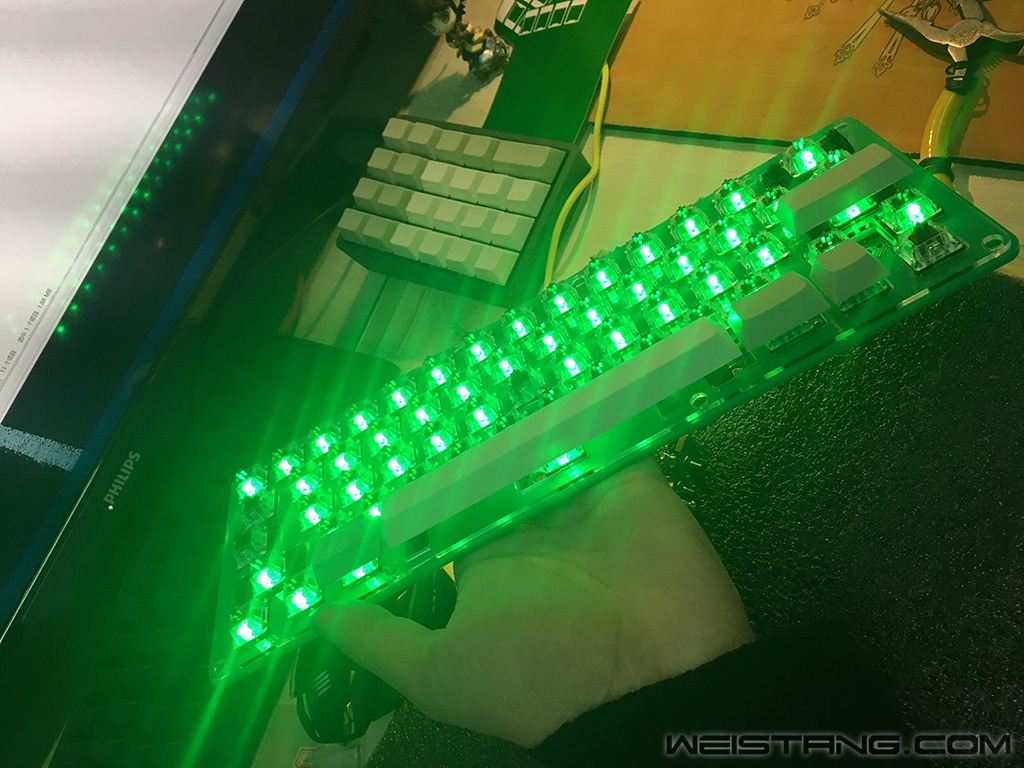

测试通电(装灯座的好处就是不用担心led插反了)

  焊好引脚后先来检查一下是不是有偏轴的情况,如果没有还要剪掉某些多余的引脚,比如轴内灯座的引脚,剪完引脚有强迫症的同学来说还需要修补一下焊点。之后先不要开心地回装外壳,此时上电测试一下每个轴是否ok,再有就是灯光是否正常。注意新版本的FaceU的背面是带了8颗RGB led,在编程UI界面中可以调整这些led的颜色以及效果。一切都没问题的话就可以装外壳了!!!



第四步:按键编程,找到熟悉的感觉!!!


  FaceU的这个按键编程软件还是挺方便的,win10 x64兼容很不错,直接可以读取键盘当前的按键编程,然后根据需要找到对应功能的按键进行编程就好了,一共四层全键编程布局,编程上手要比GH60最传统的方法简单不少。这里不多介绍了!

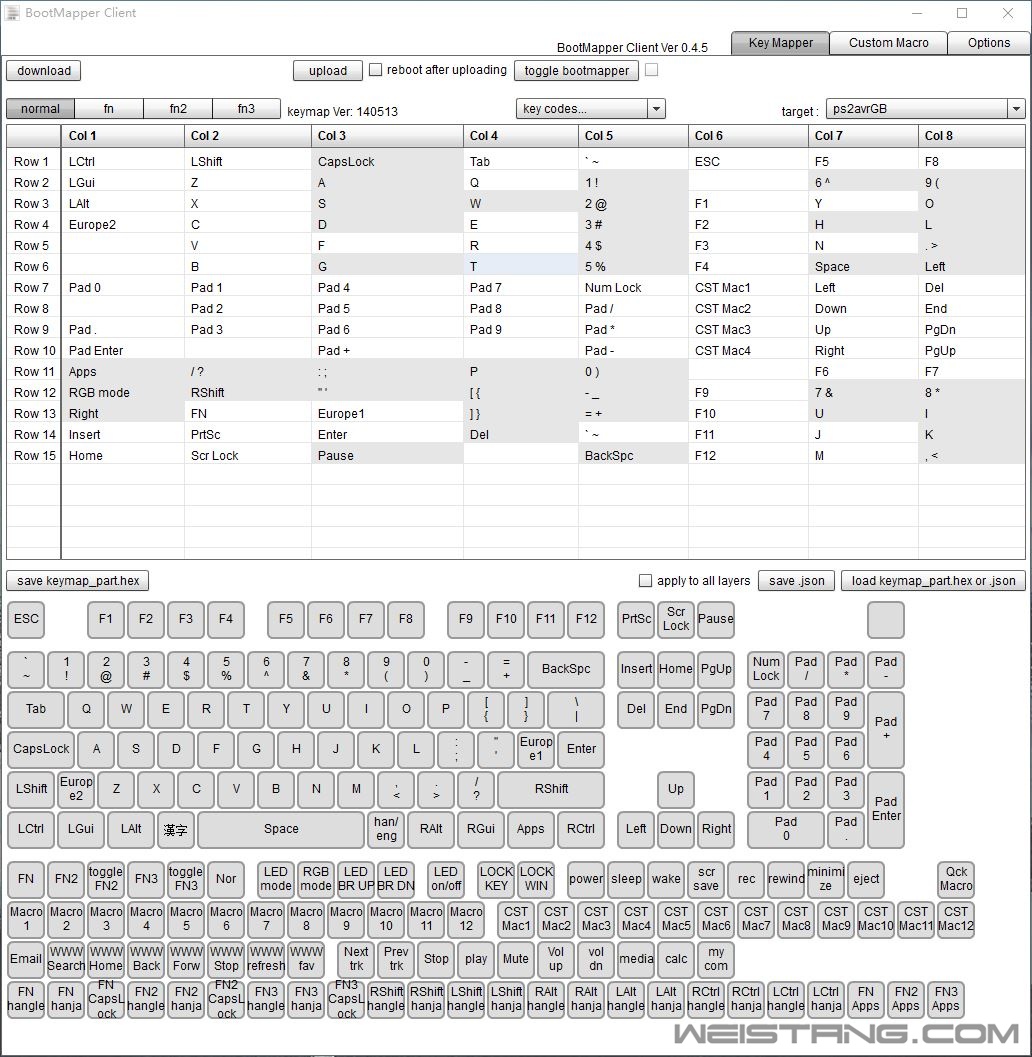

按键编程主界面

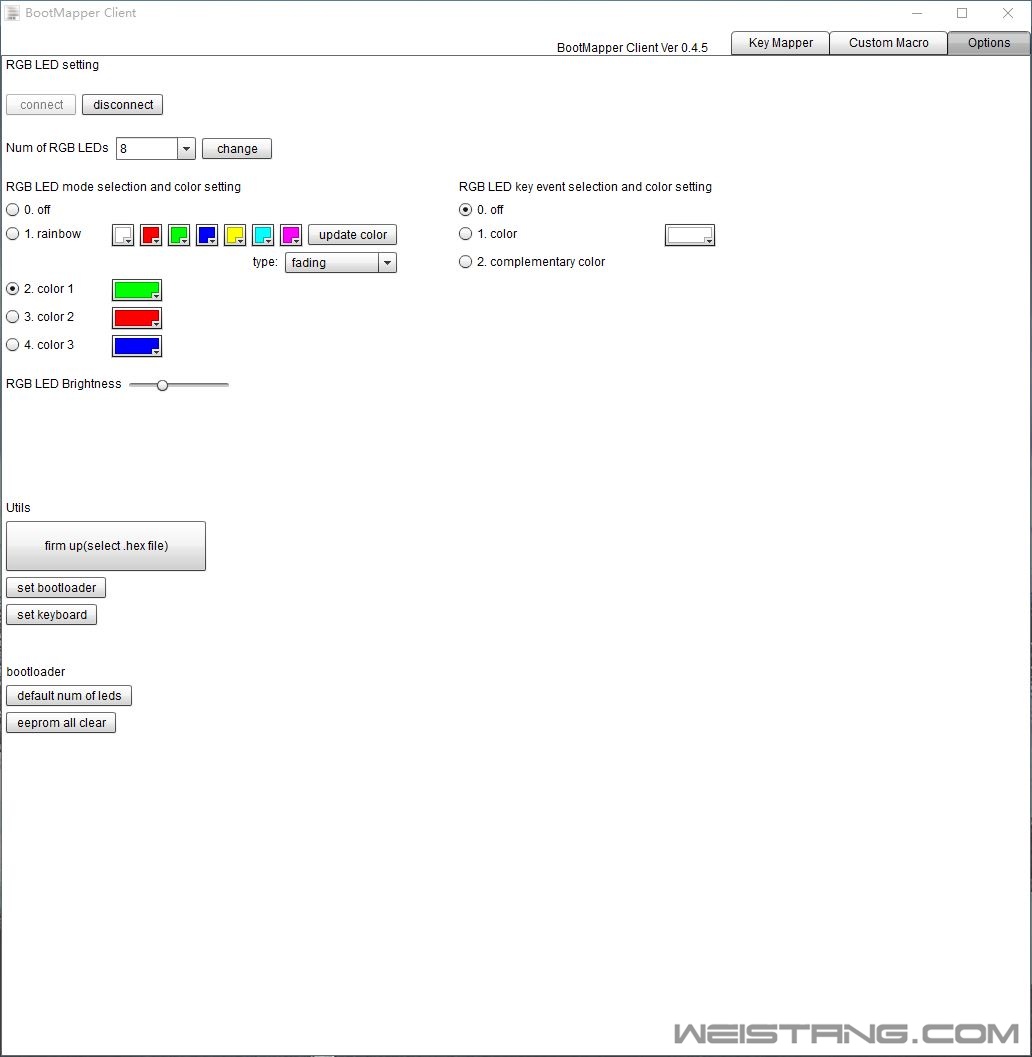

RGB底灯效果控制


上单反拍几张 看看效果吧


  这次选的是某JS的绿色亚克力外壳套件,做工着实一般,特别是附带的那几颗螺丝,绝壁是拧几次就花那种,我换成了12.9级的M3沉头+垫片的组合了,还好是铜柱连通,外观细节实际效果跟我预想的差距很大,如果不是为了晃瞎效果,建议能上金属壳子就上金属的吧,而且牢固性和耐刮花表现一般也会更好一点。

对比一下Kmac happy

对比一下Kmac happy

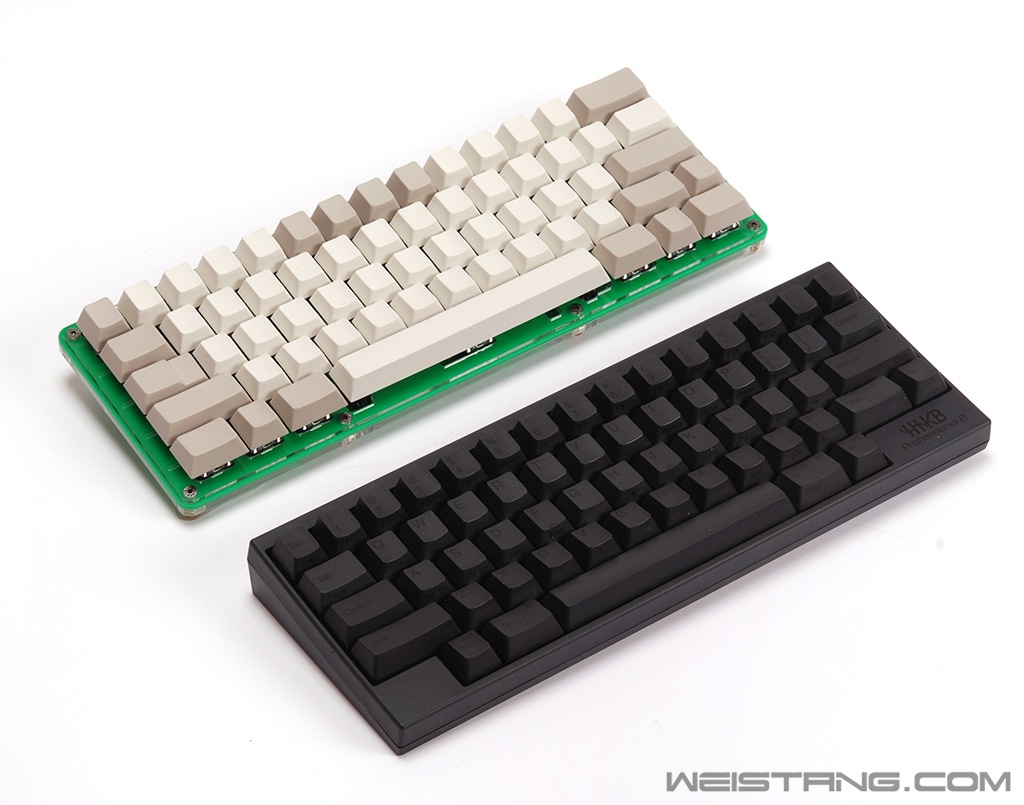

对比HHKB Pro 2 黑有刻

对比HHKB Pro 2 黑有刻

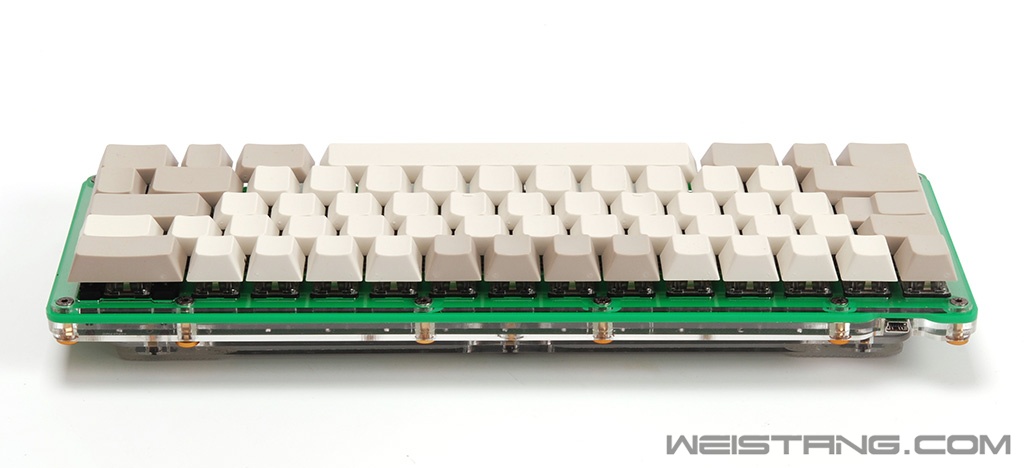

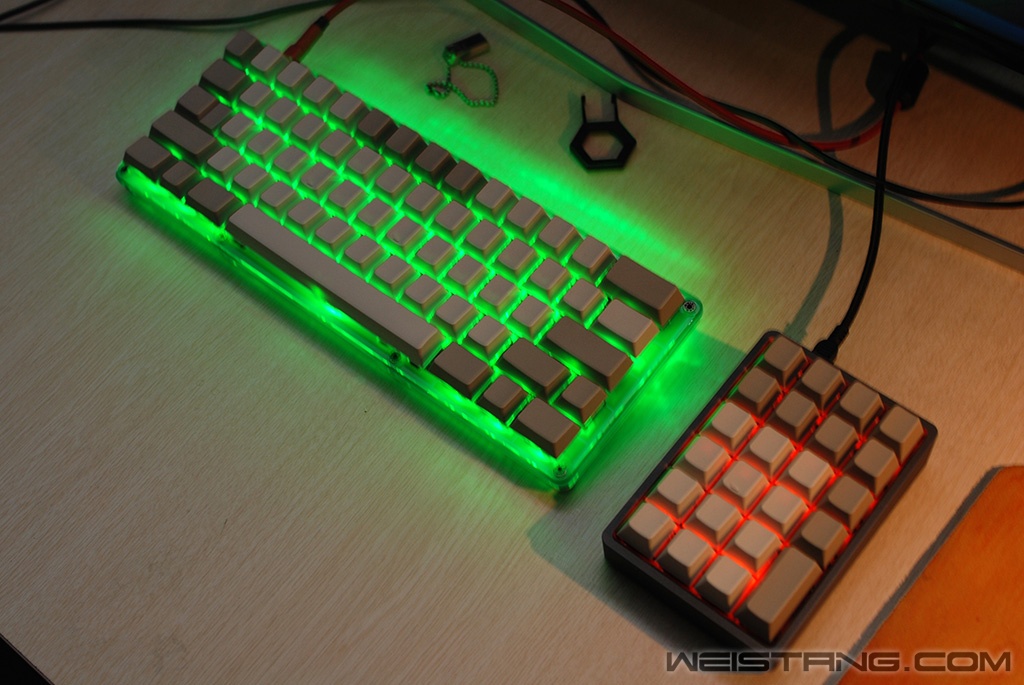

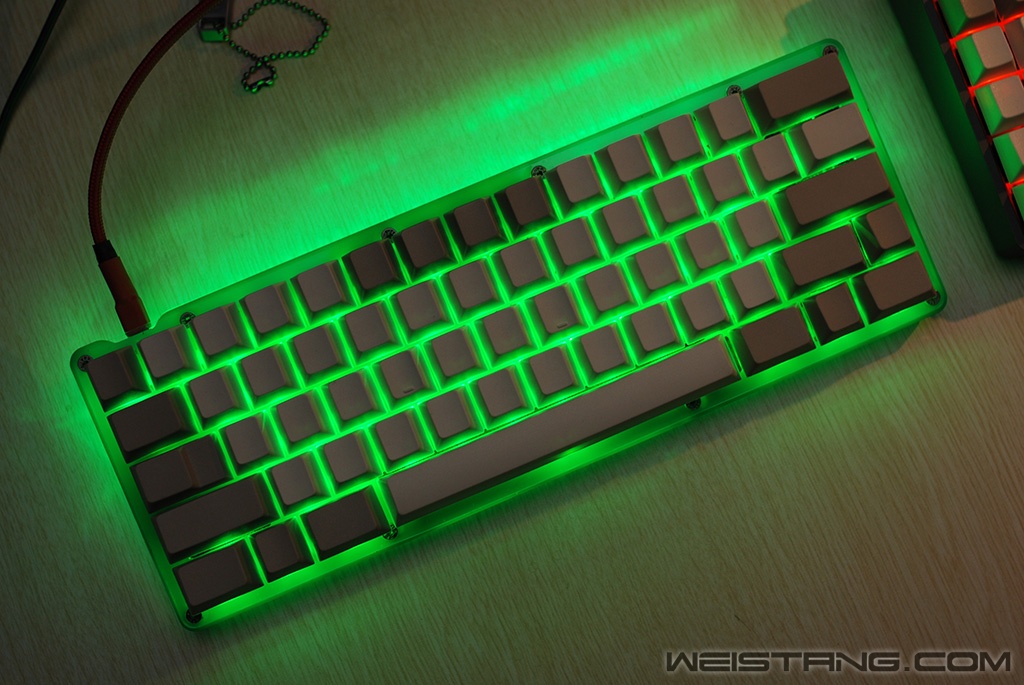

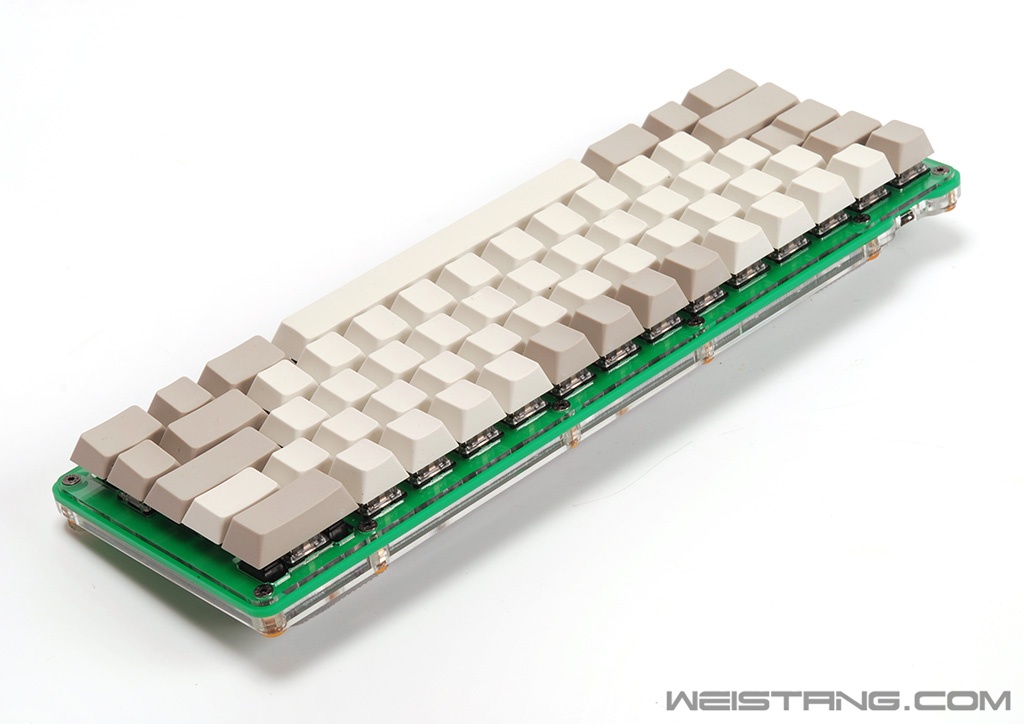

FaceU亚克力方案最终组装完毕效果

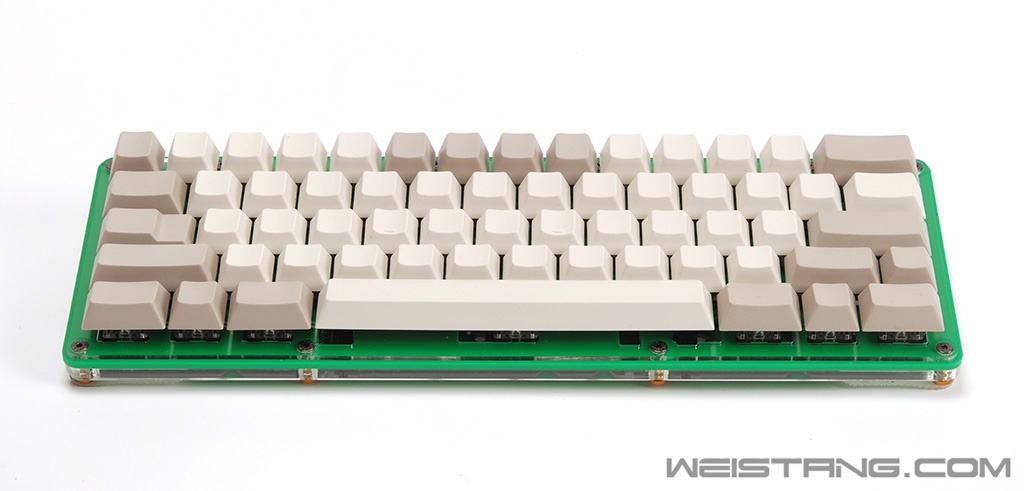

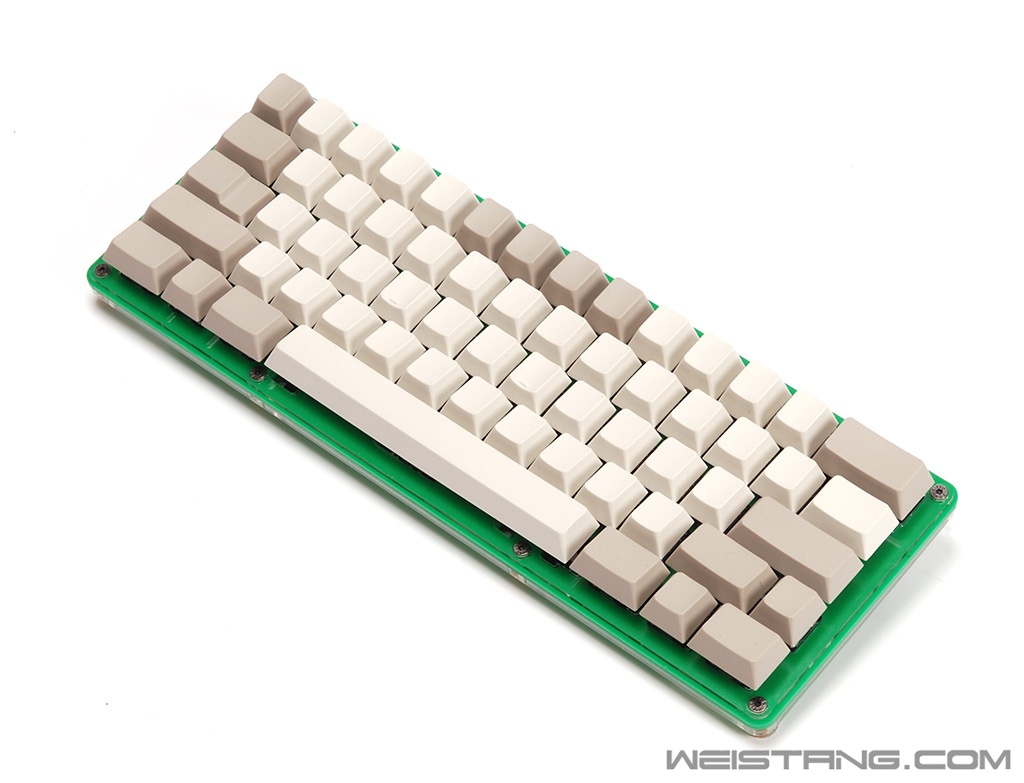

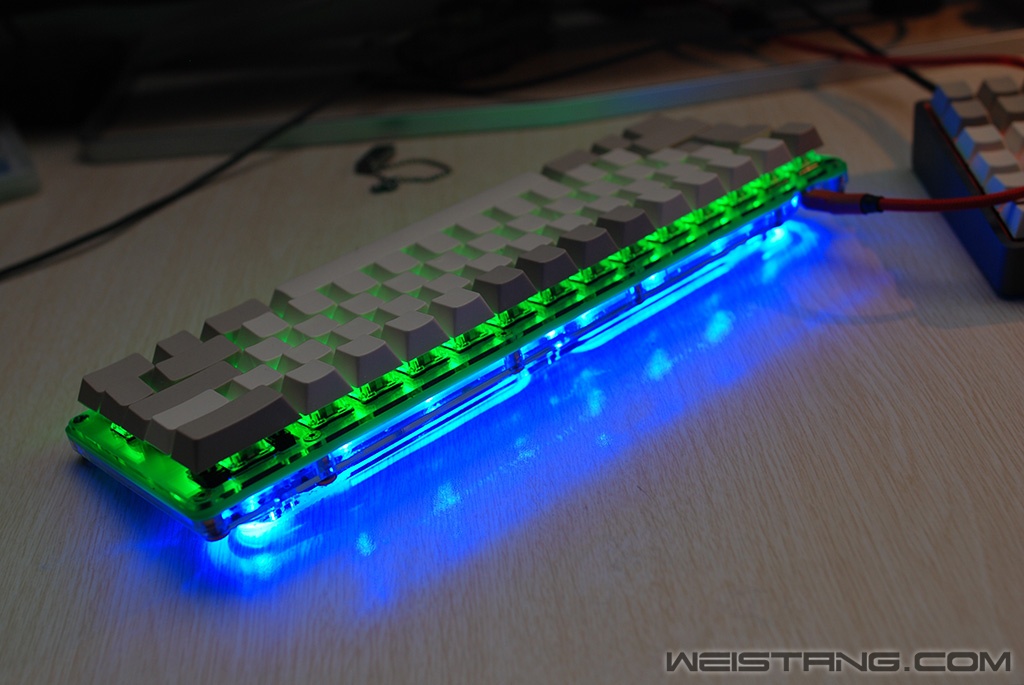

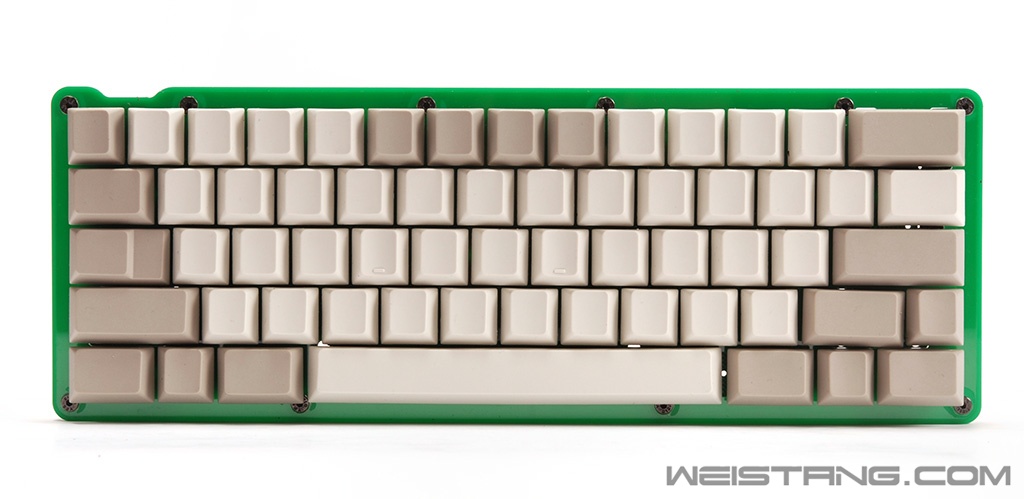

整体

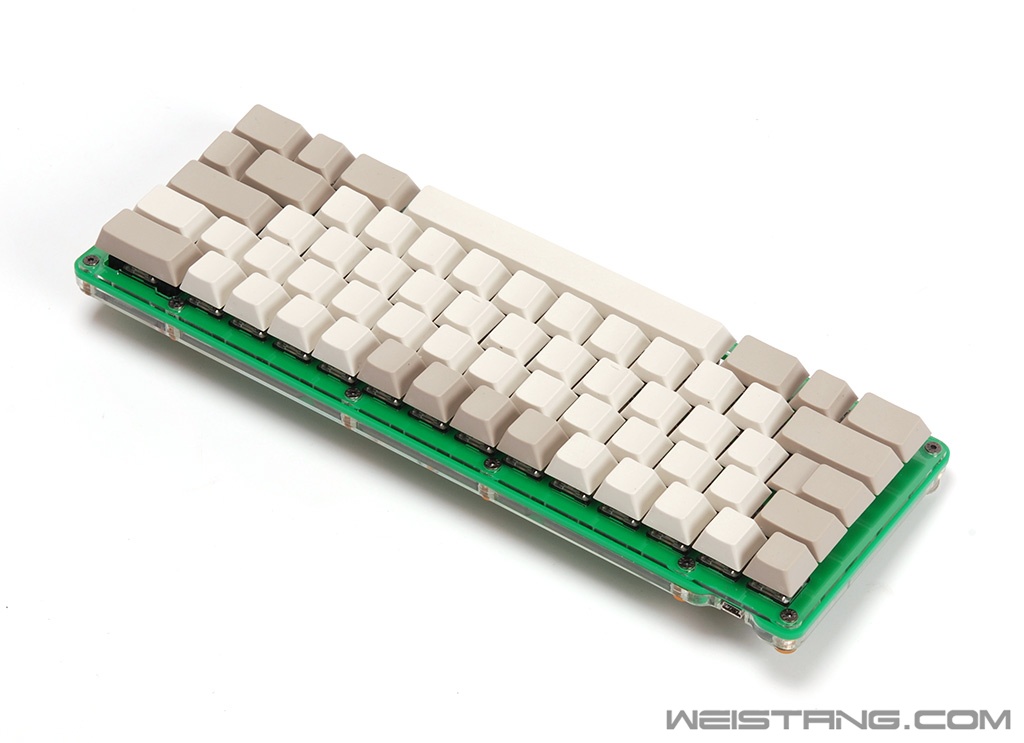

整体

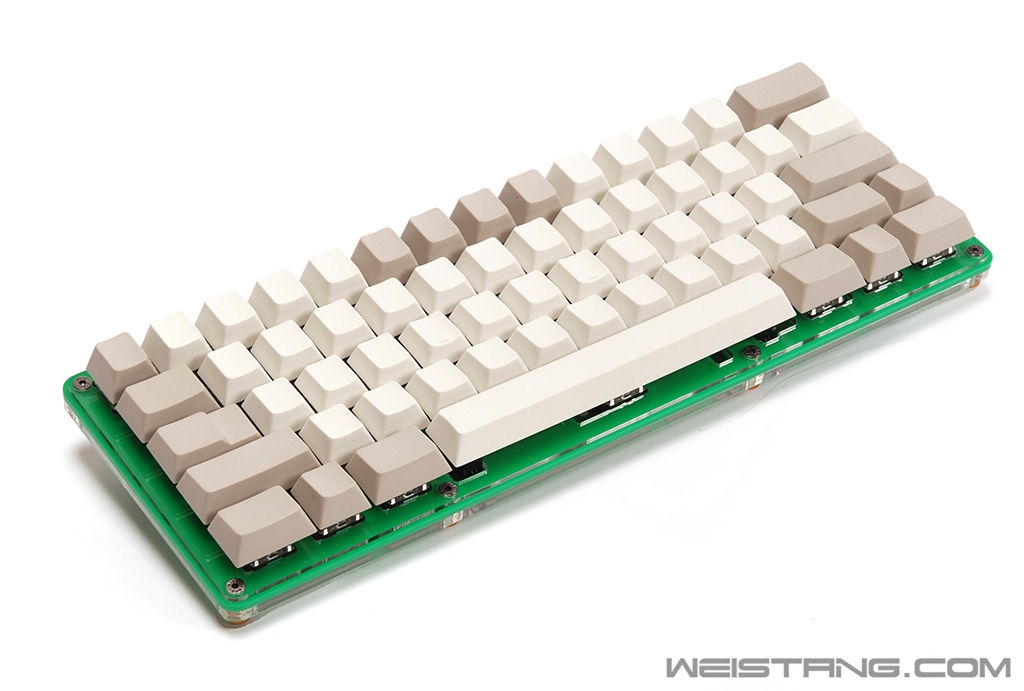

整体

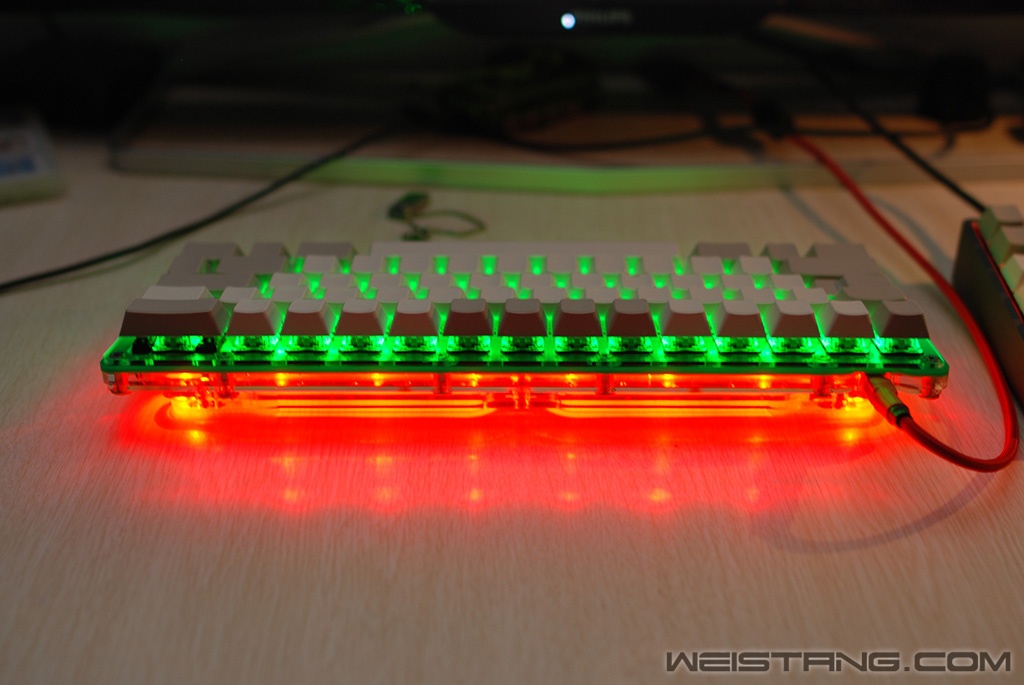

背面

背面

  一共组装了断断续续两天,这破壳子的方案连胶皮垫脚都没有,临时贴了一套。

正面

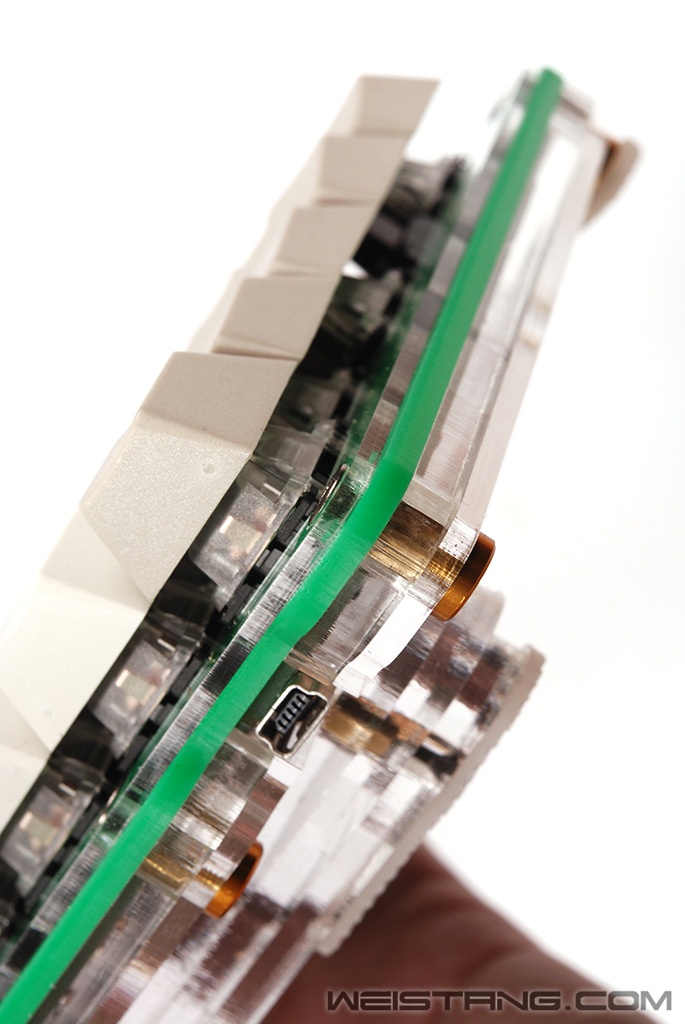

侧面

侧面

特写

边缘透光也没有做柔滑

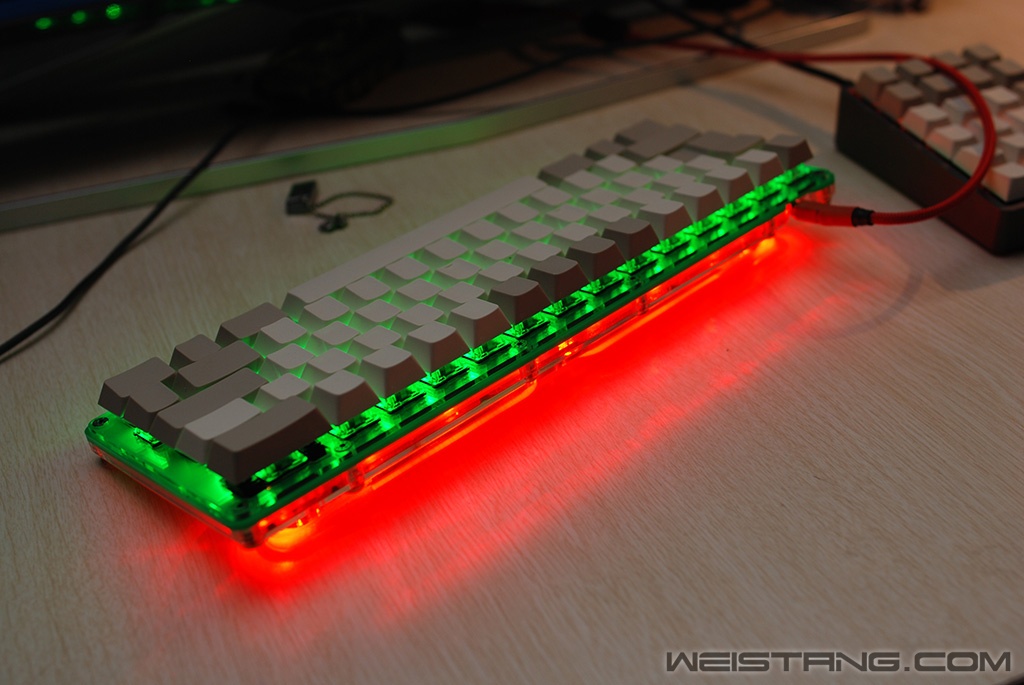

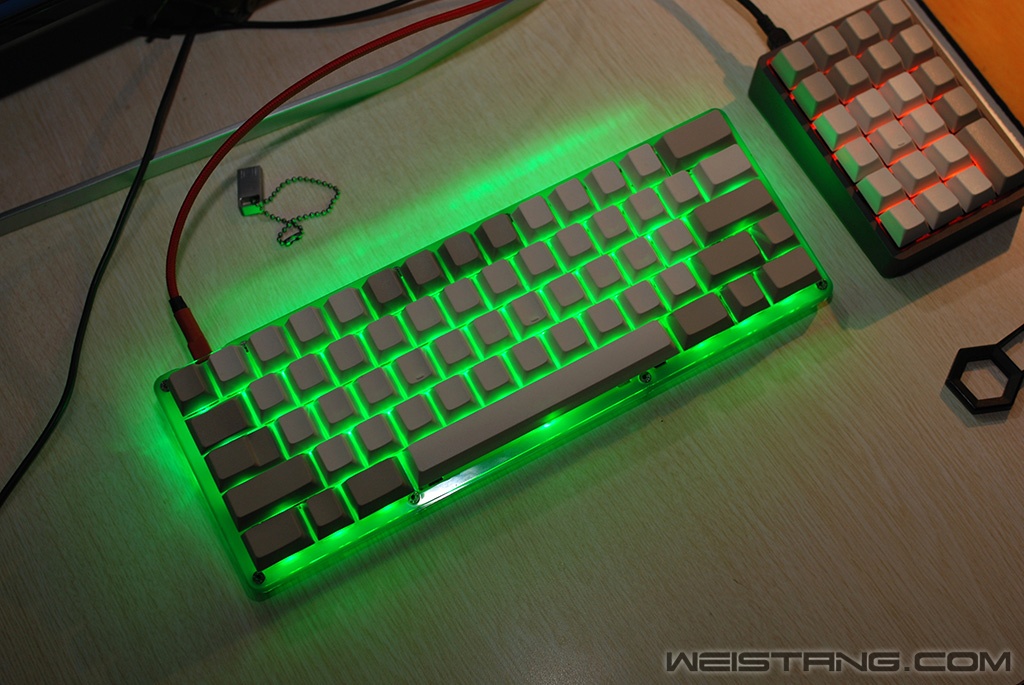

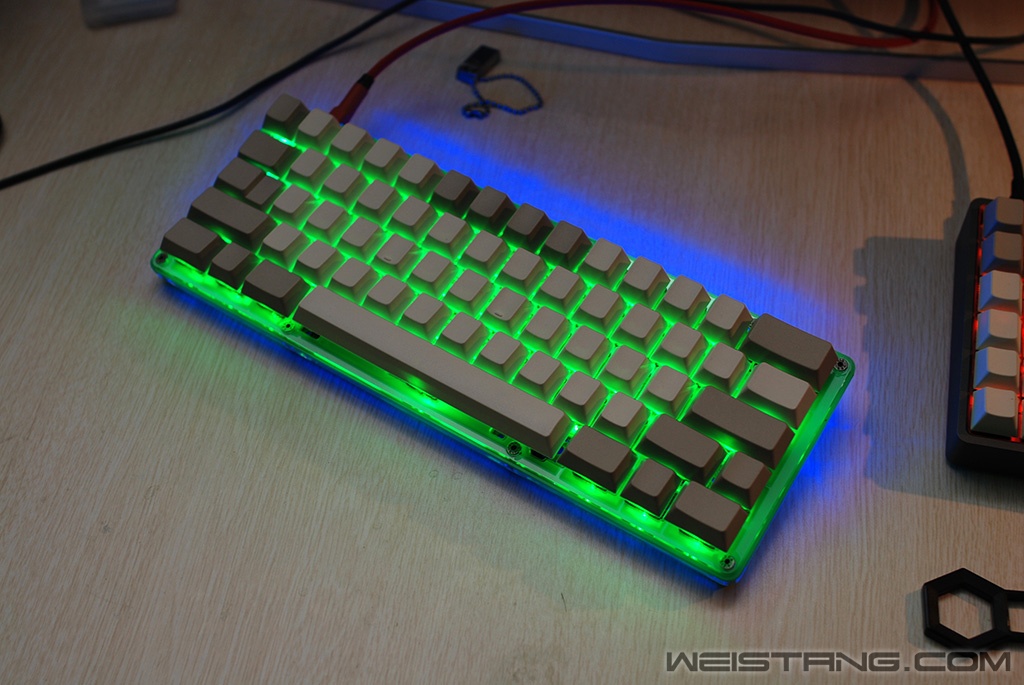

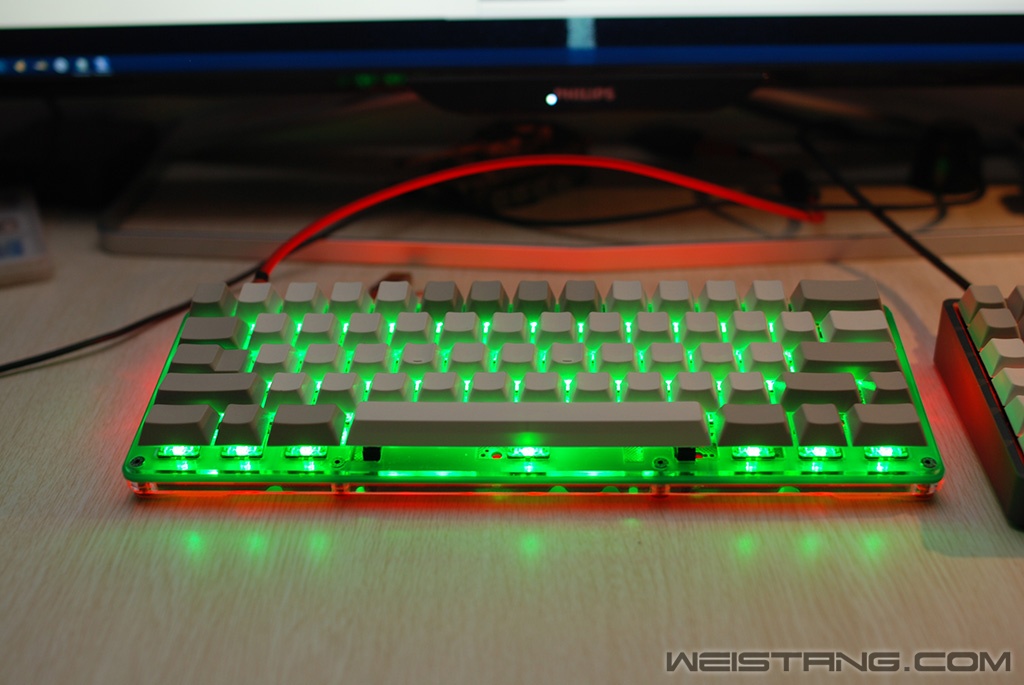

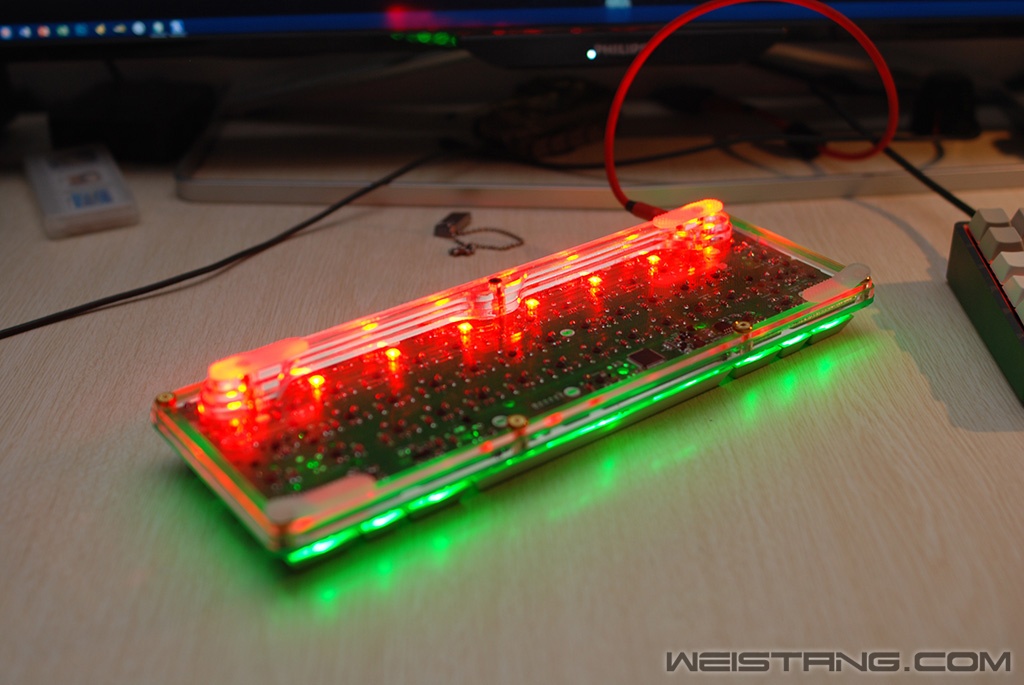

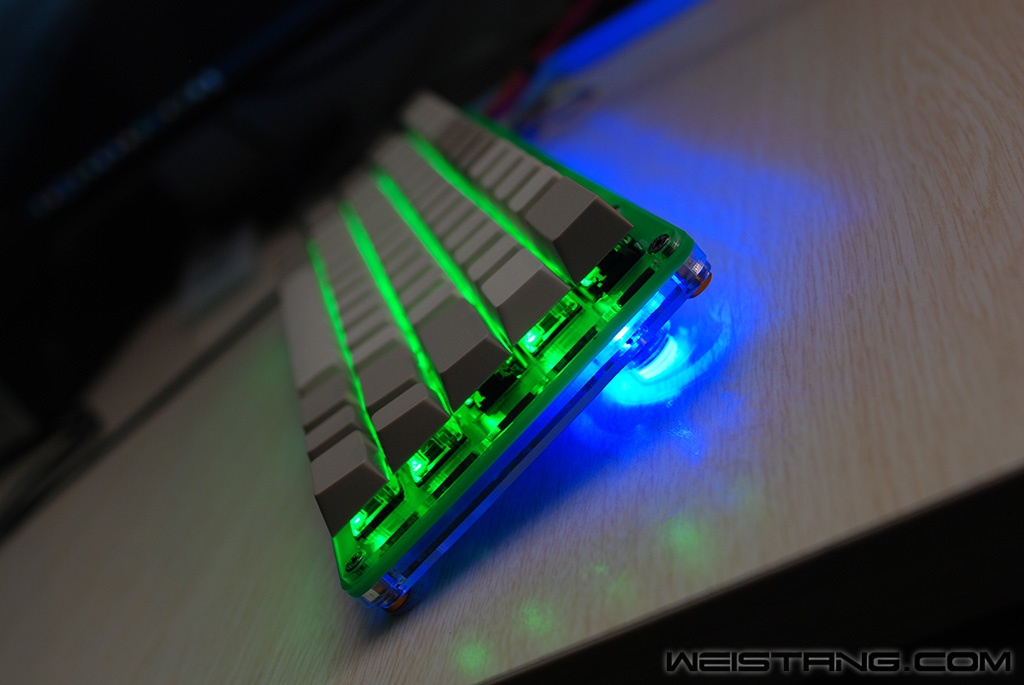

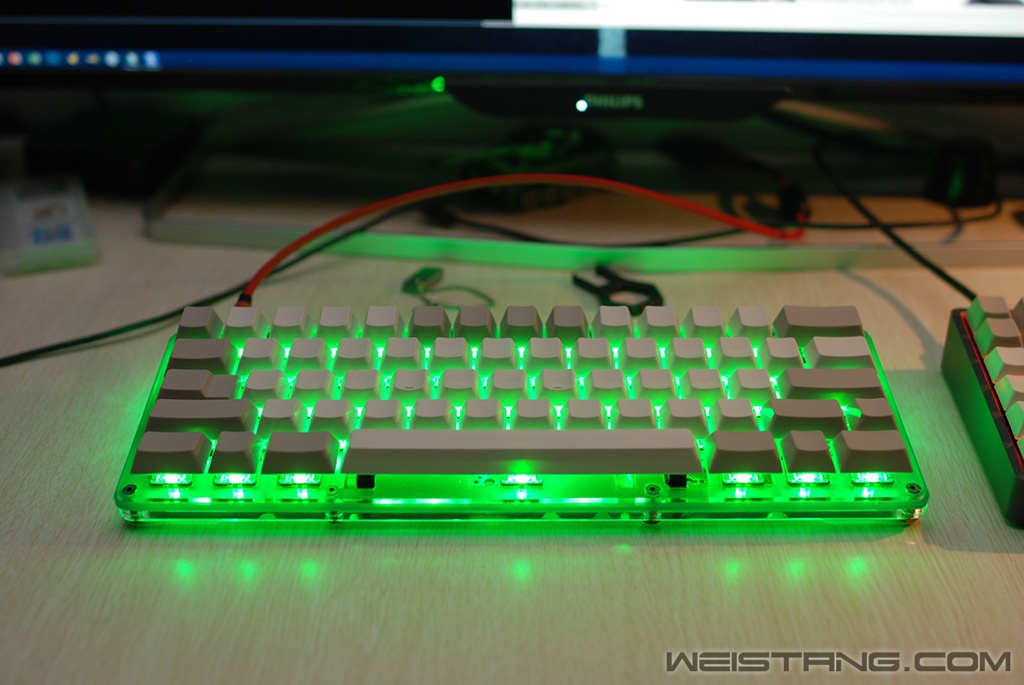

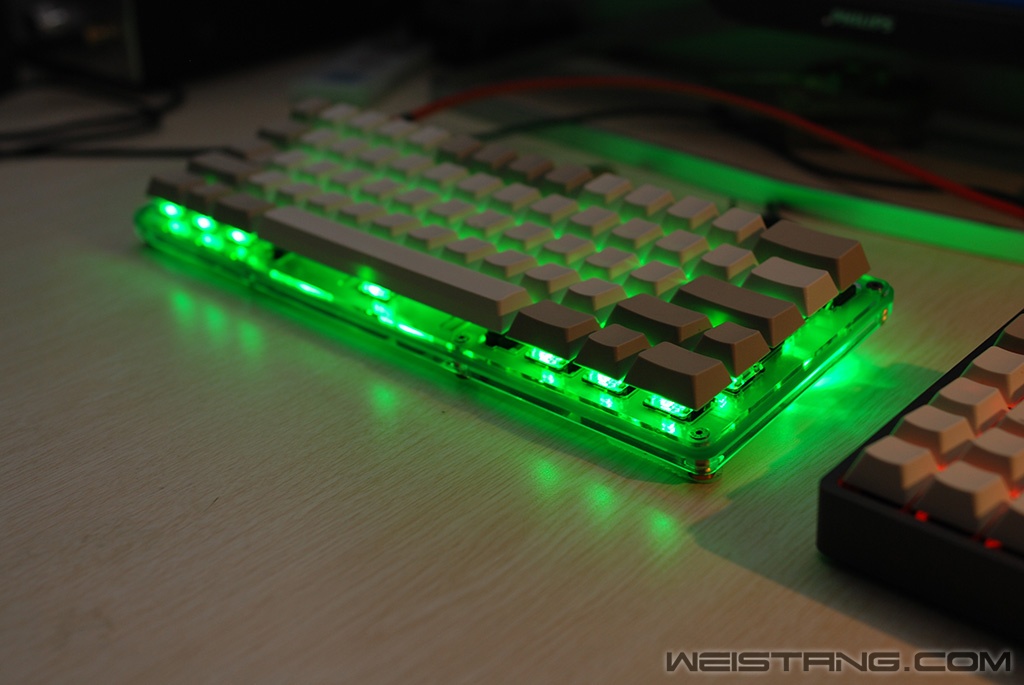

下面再来看看实拍的效果

  其实我们常见的这些发光二极管就不是给我们做热插拔用的,如果这样改造的同学,我也不建议长经常热插拔,只是这样的改造可以给我们几次背光反悔的机会!




















  花絮:好久没用茶轴了,又找到了熟悉的感觉,而且用惯了HHKB Pro2后在回到机械明显感觉打字速度降低了一些,码农神器不是盖的。至于这次改造我认为还算是成功的,其中的茶轴轴体上完键帽后没有任何偏轴,轴体手感一致性也挺满意,这次特意尝试了一下段落灰Lshift,半天就适应了!
