罗技G602鼠标中键飞线维修实例

2015-12-2 12:05| 发布者: 大胖鸟| 查看: 1037| 评论: 50|原作者: W.L.Troy|来自: www.weistang.com

摘要: 上周一个网友把自己换中键微动修坏的一个鼠标发给我来维修,鼠标是罗技G602无线鼠标,其实换微动掉焊盘的很常见,但是换中键出问题的可就少之又少,我问哥们怎么想起换中键,那哥们说自己是做图的,经常用到中键,结 ...
上周一个网友把自己换中键微动修坏的一个鼠标发给我来维修,鼠标是罗技G602无线鼠标,其实换微动掉焊盘的很常见,但是换中键出问题的可就少之又少,我问哥们怎么想起换中键,那哥们说自己是做图的,经常用到中键,结果自己换微动就悲剧了,废话不多说我们直接上图。

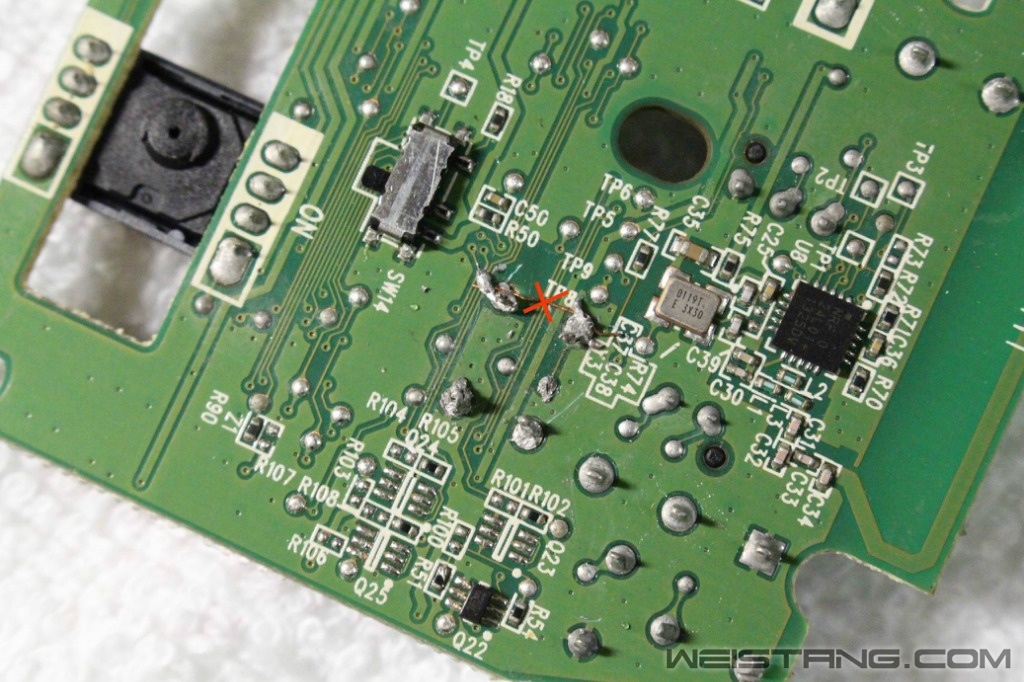

首先看看板子背面焊的,问题是这里莫名其妙的自己飞线,这里连接是不对的。所以在图片的线路上我打个红叉。

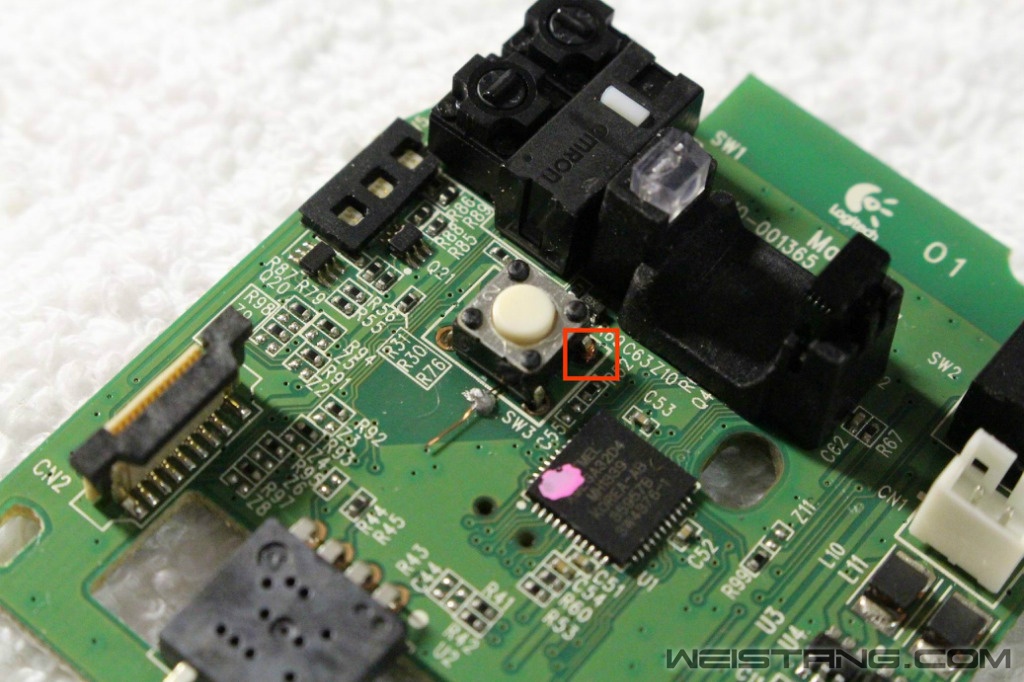

正面问题,微动外侧自己飞线的点是没有错的,问题在于漆包线不能只绑在微动的引脚上,这样起不到导通电路的作用,红框位置是标示的问题。

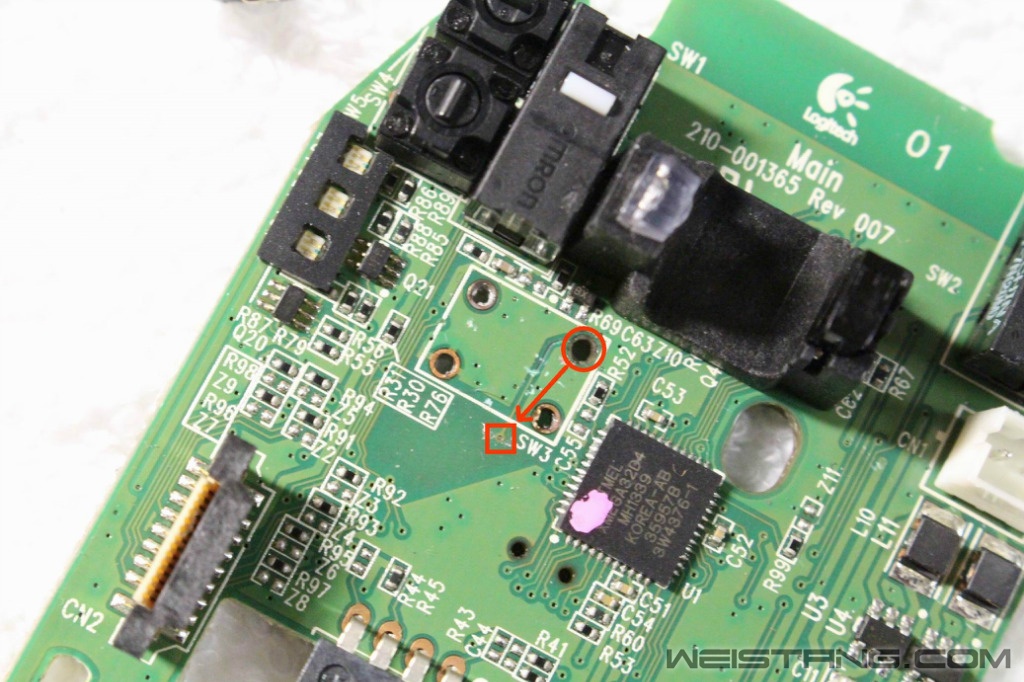

将微动拆下,这里标记出断线的点应该怎么飞线。

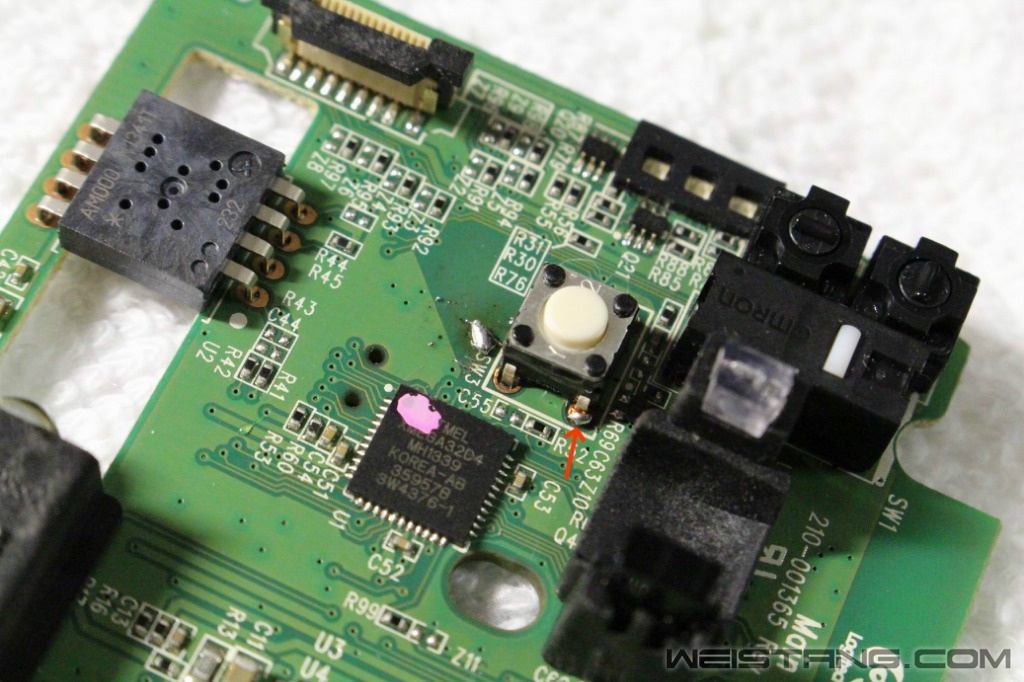

这是我飞线的样子,箭头位置做了焊接的处理,因为漆包线外侧的漆是需要高温烫了以后才能融化,所以这里必须上锡焊接。

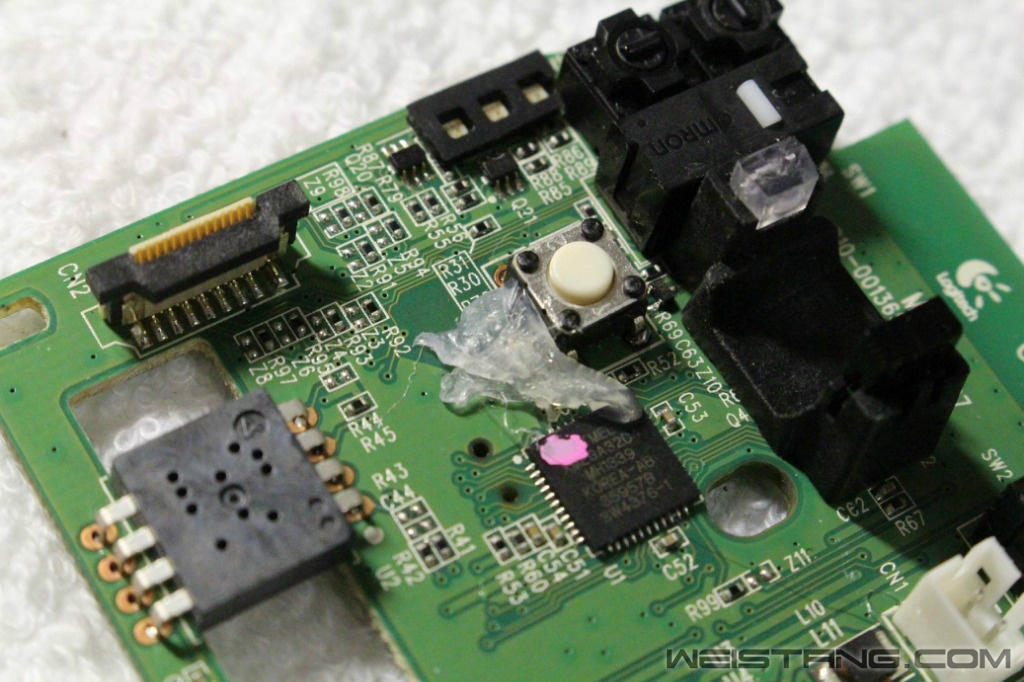

最后给主板上面的焊点上涂热熔胶,防止这里的焊点因为震动而脱落,这一大坨应该稳定了。

因为鼠标没有把接收器给我发过来,所以修好也没有进行测试,发回去以后网友测试一些正常。
