我的第一把客制化 GH60 茶轴

2015-11-29 19:47| 发布者: 大胖鸟| 查看: 2072| 评论: 82|原作者: edcchc|来自: www.weistang.com

摘要: 键盘玩的多了,就开始对客制化感兴趣了,所以就有了自己组一把的想法。 一开始没什么头绪,怎么组 用什么轴,什么配列等等,想了几天终于有了思路,打造一把属于自己的打字神器。 简单说下自己的想法,既然是打字 ...
键盘玩的多了,就开始对客制化感兴趣了,所以就有了自己组一把的想法。
一开始没什么头绪,怎么组 用什么轴,什么配列等等,想了几天终于有了思路,打造一把属于自己的打字神器。
简单说下自己的想法,既然是打字神器,对我来说就是茶轴,但是手感的关键在于键帽,为了最大限度还原茶轴手感我选了原厂的3494拆机键帽。原厂的高度、超薄的厚度、耐用的PBT,可以说这套键帽非常完美,手感还原度非常好,外壳选择金属壳、白色背光。大体思路就是这样了。

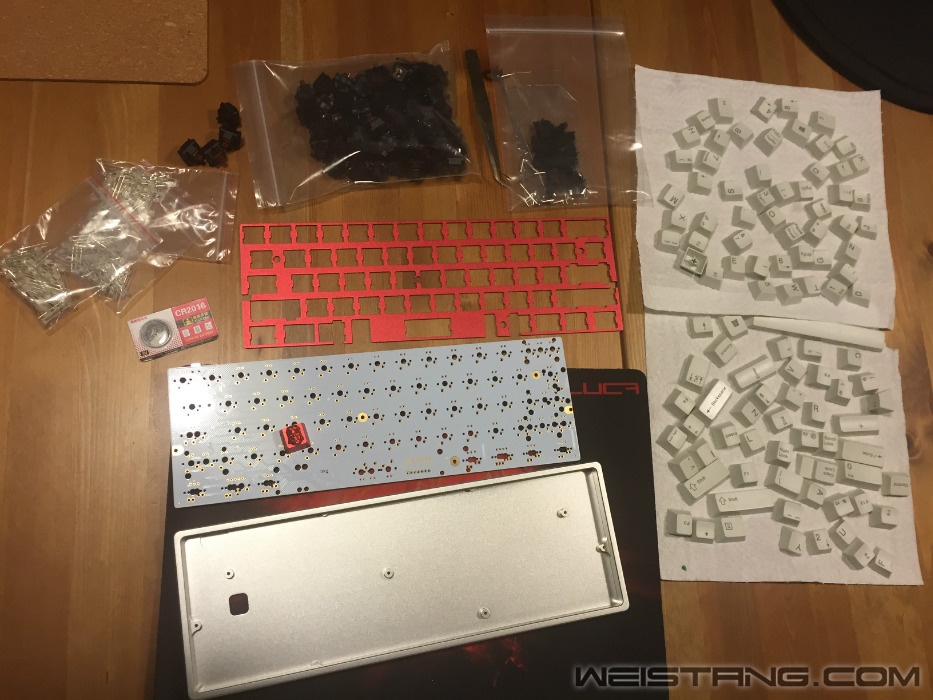

这就是这次的主角们。



首先用软件试下各个按键是否好用,不好用及时退货,这一步我没拍照。

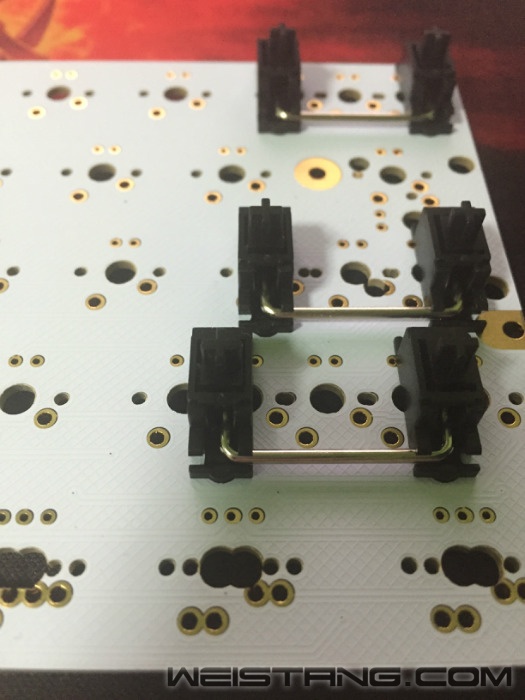

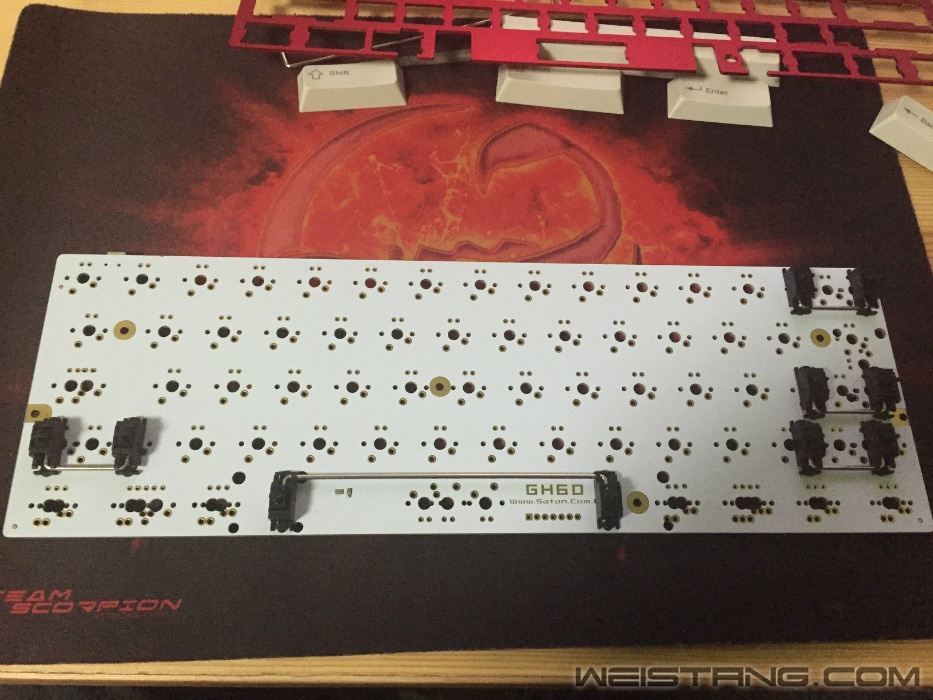

然后上卫星轴,查看是否顺滑。



上轴假组,看下是否需要调教,这个卫星轴我用的是DUCK的,调教以后手感不错。

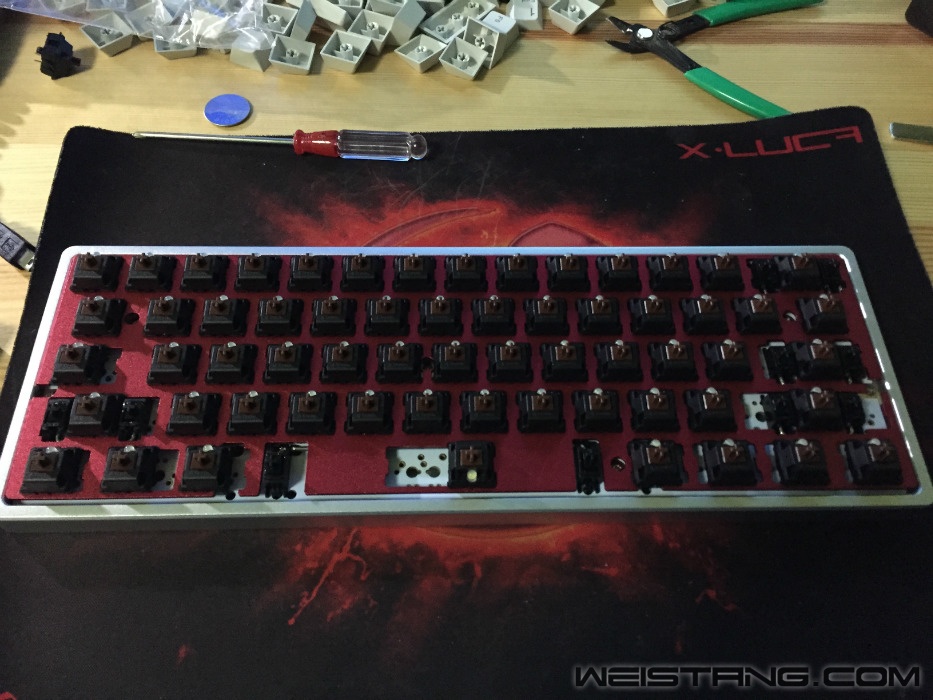

确定配列上定位板。这也是GH60好玩的地方,配列非常多,因为我已经决定了键帽,所以配列早就定死了。

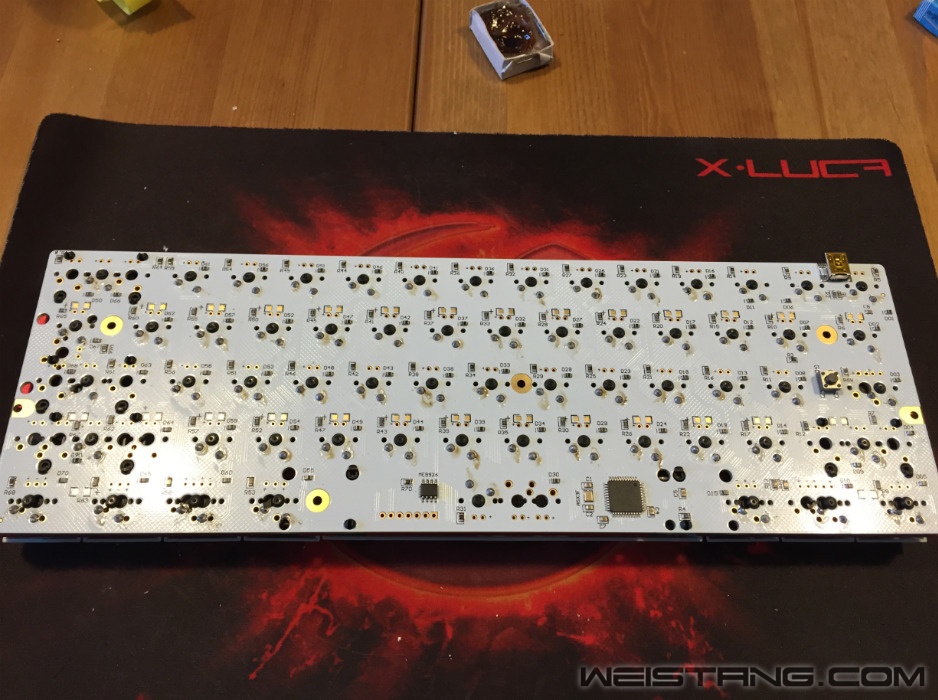

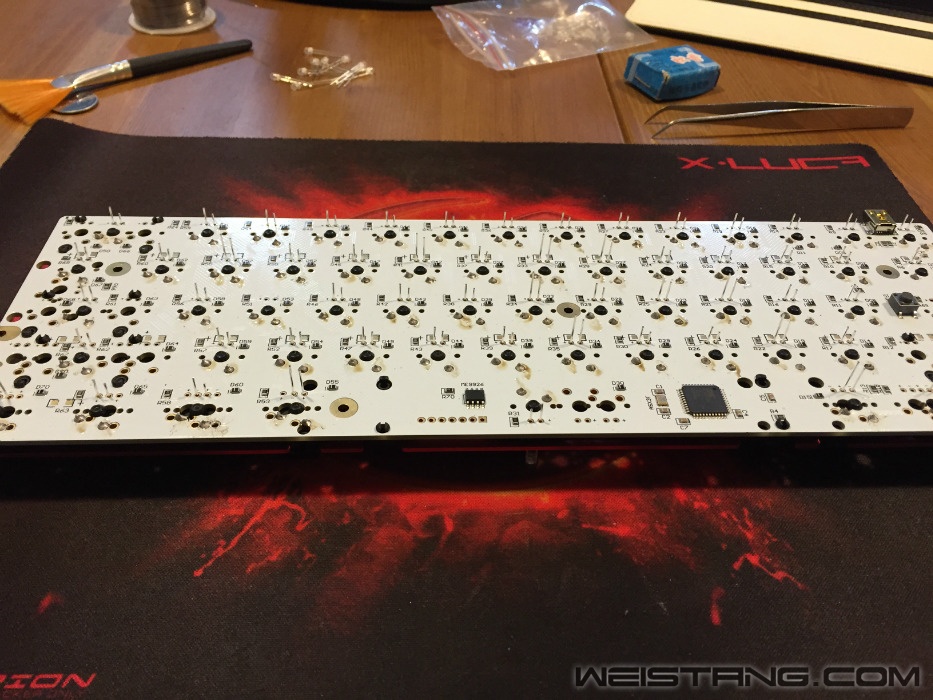

和PCB合体,然后检查下背面看看是否有弯脚的。

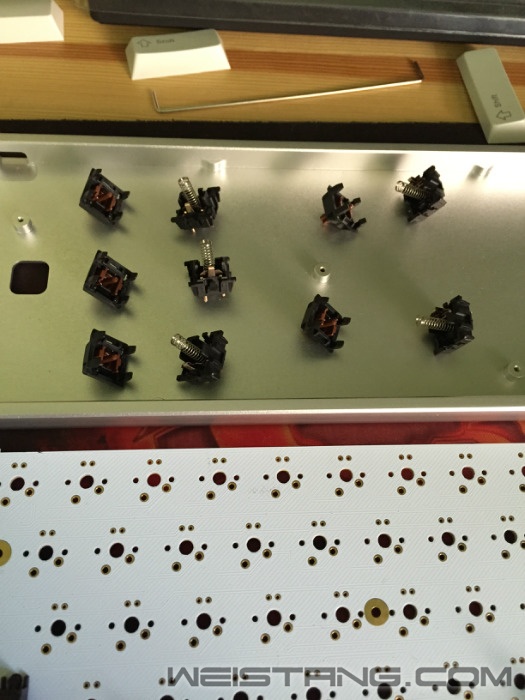

在上篇ganss 87的帖子里说了 我是处女作+强迫症,我会挨个轴试下有没有弹簧声,有弹簧声的轴我都挑出来了,拆开调整下直到没有。


接下来都是简单的了,焊轴。焊轴我习惯压紧PCB让轴低于PCB紧紧贴合,要是有空程会影响手感。


焊灯,灯我用的是338矮灯,也要注意的就是贴合的问题,要不然即便用338,配上加厚的原厂高度键帽也会在R1 R2高度上有卡灯的可能。我焊的时候都是用了松香,所以板子会脏,后面要洗版。

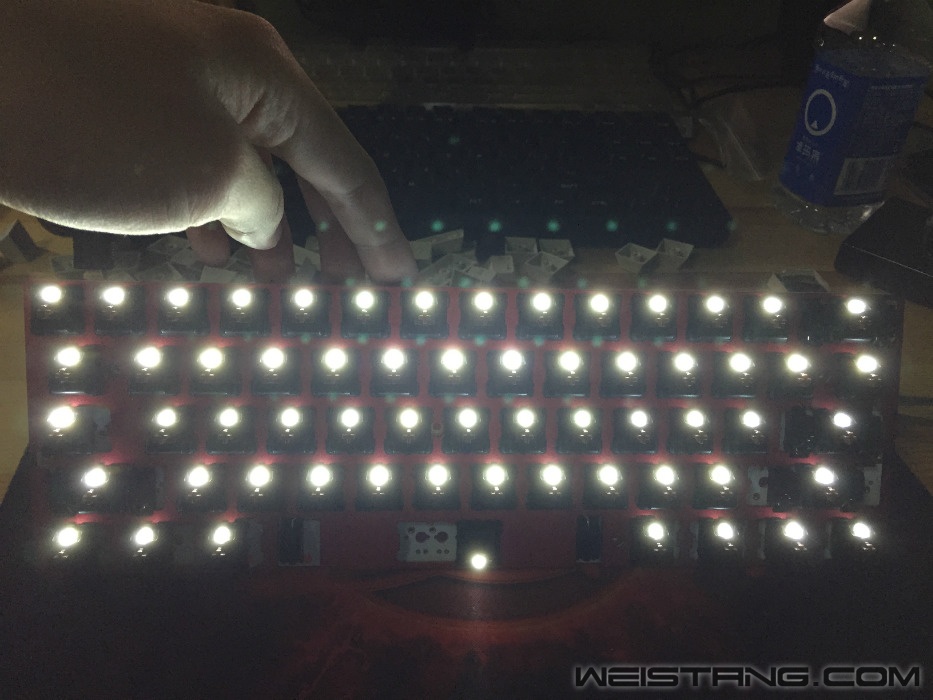

灯焊好以后点亮试试,全点亮就OK了。

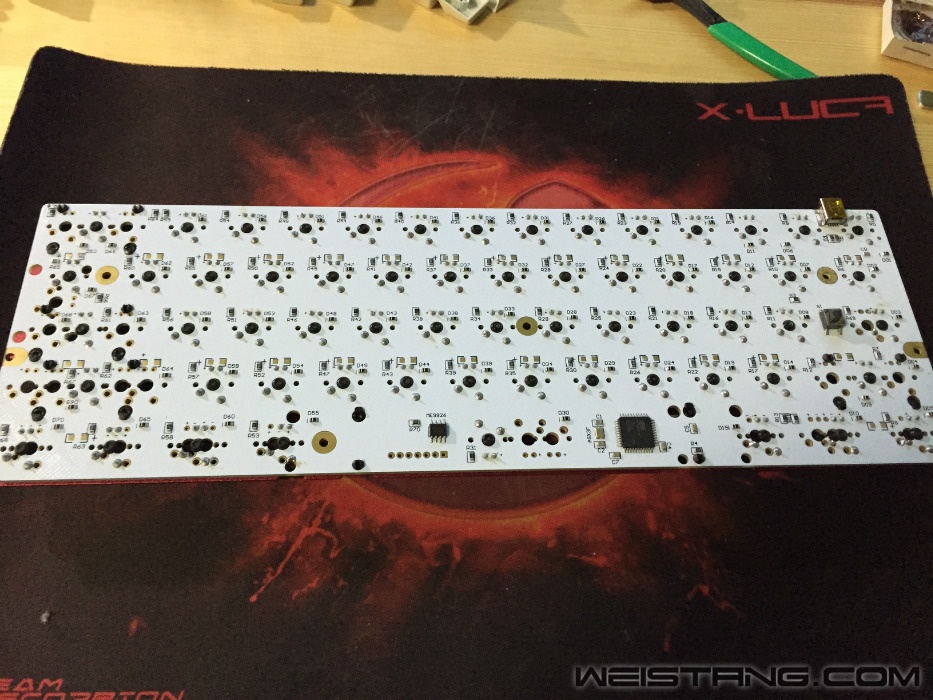

洗版,用无水酒精清洗,多洗几次,要不然残留的松香很黏。

上壳。

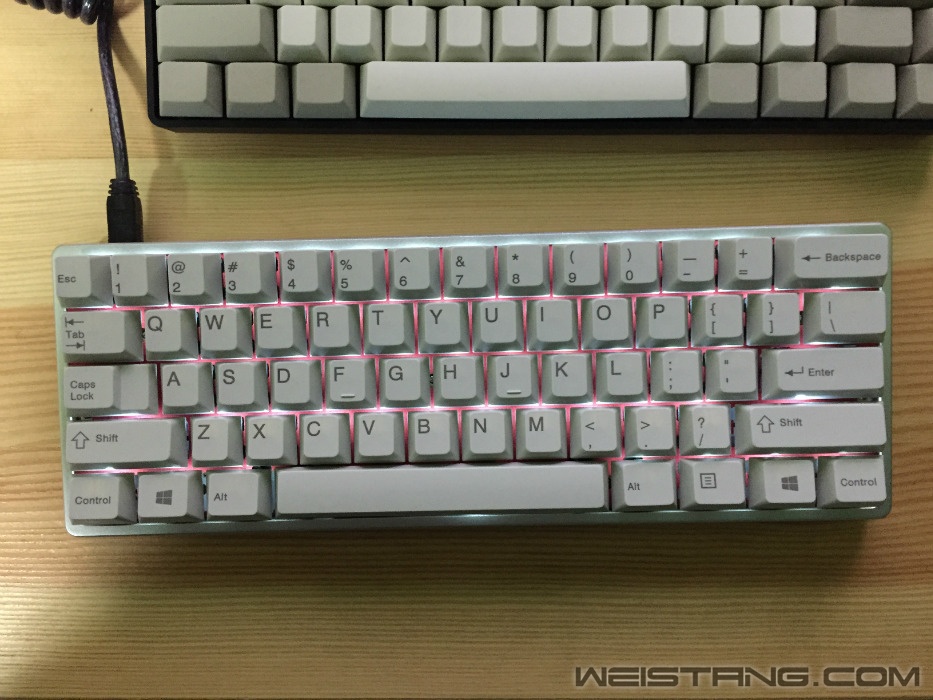

开灯看下效果。

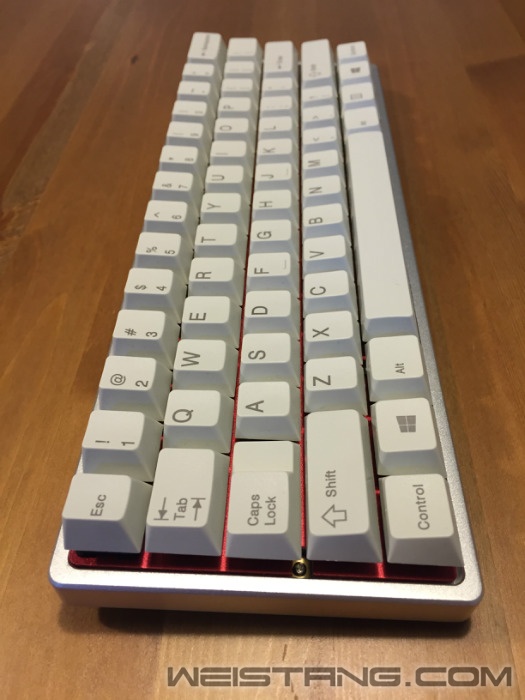

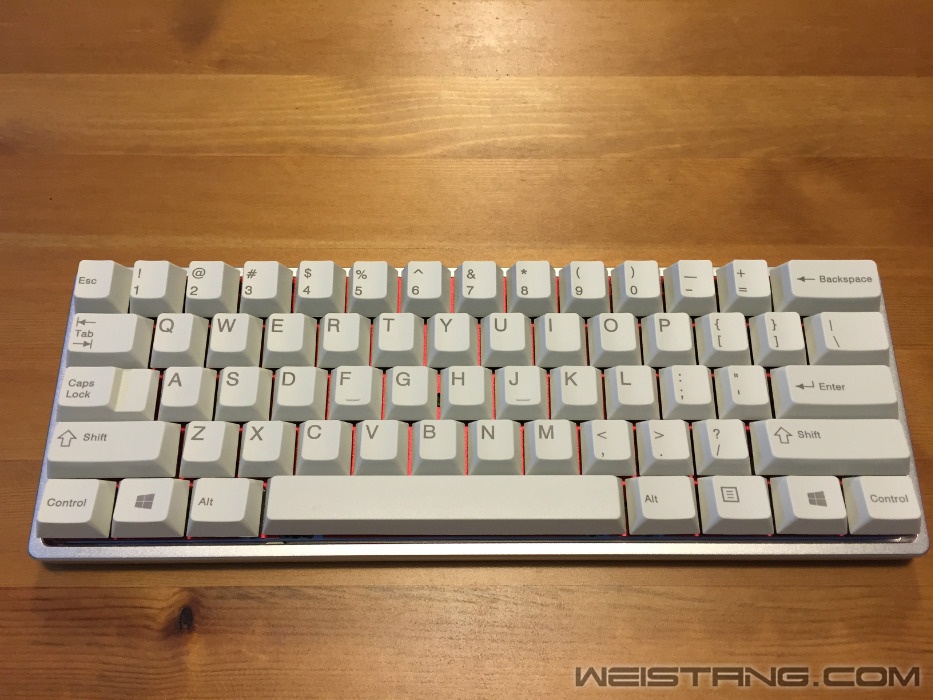

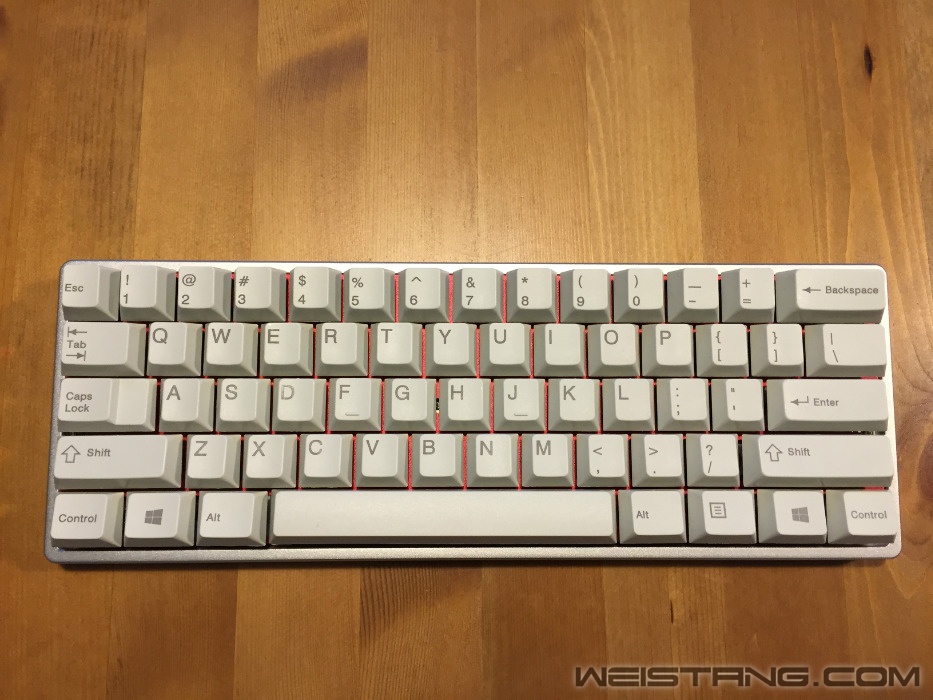

最后上几张图。

组完以后打字感觉了一下,很舒服手感很好,和我用过其他的茶轴键盘比起来我感觉区别还是比较明显的。想体验段落轴手感的建议可以收一套原厂键帽玩玩,对于轴的手感还原很好,就是大写和空格不兼容这点要注意下。组一把客制化还是很简单的的,有这个想法的可以试试。
