MX Master滚轮拆解与手感调节

2015-7-27 13:27| 发布者: 大胖鸟| 查看: 10633| 评论: 83|原作者: 大胖鸟|来自: www.weistang.com

摘要: 罗技mx master之前介绍过更换电池的教程了,这只鼠标无论是设计还是从diy角度来看都要比之前的M950以及G700之流要强出不少,也是作为一款办公用的无线鼠标来说可玩性很高,听了这么多的赞美,我来说下mx master的负 ...

罗技mx master之前介绍过更换电池的教程了,这只鼠标无论是设计还是从diy角度来看都要比之前的M950以及G700之流要强出不少,也是作为一款办公用的无线鼠标来说可玩性很高,听了这么多的赞美,我来说下mx master的负面吧,首先外壳按键部分很容易打油这个不多说了,其次就是滚轮回滚现象时有发生,同时滚轮手感差异化较大,可能你习惯比较紧致和刻度感很强的滚轮风格,但到手可能是松松垮垮刻度感很弱的感觉,所以mx master尽管亮点是电控自适应滚轮,但多年滚轮差异化较大的不足也依然延续到了MX Master,那么本文就来跟大家讨论一下如何解决滚轮的这些问题!

走起!

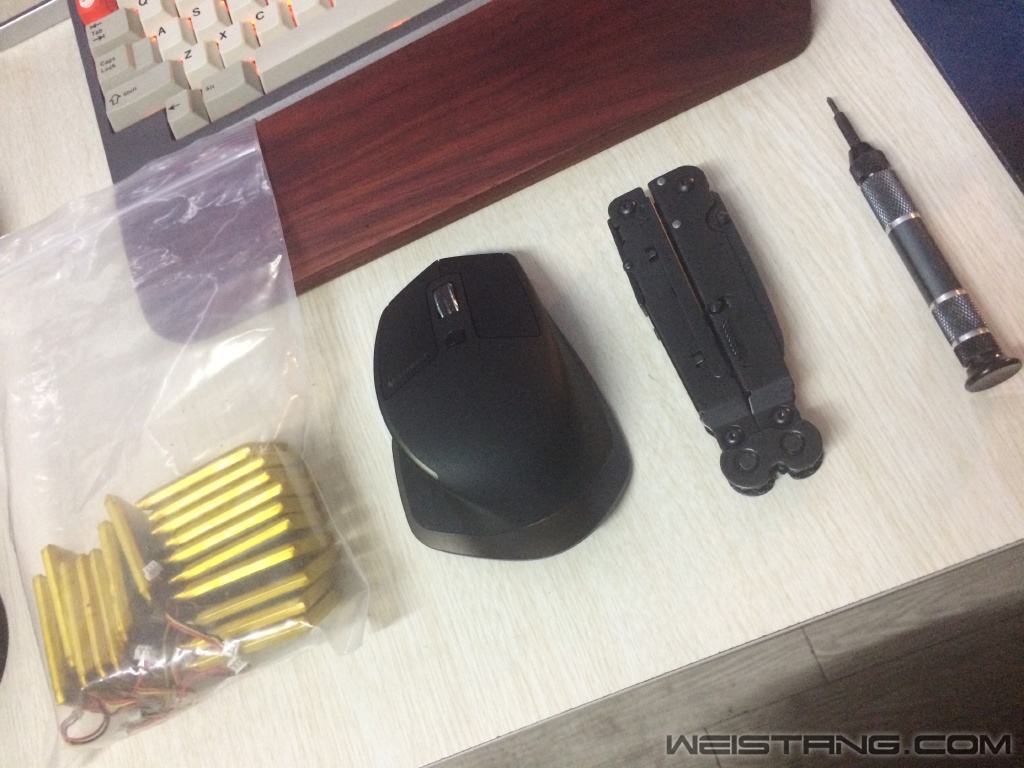

镇楼

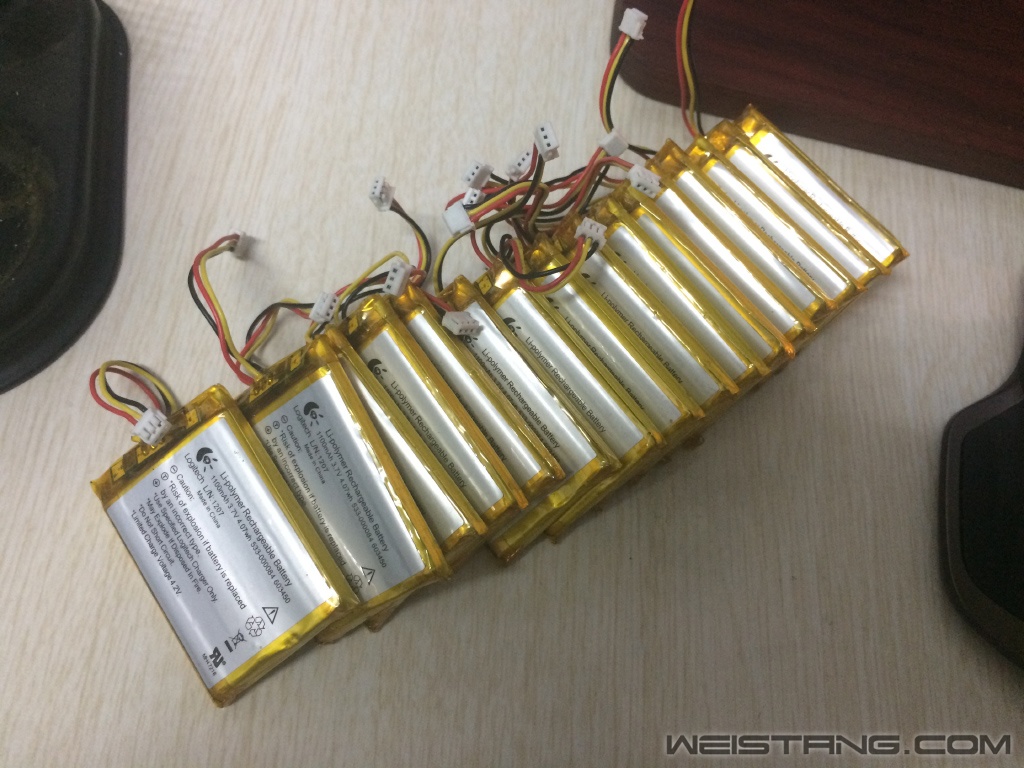

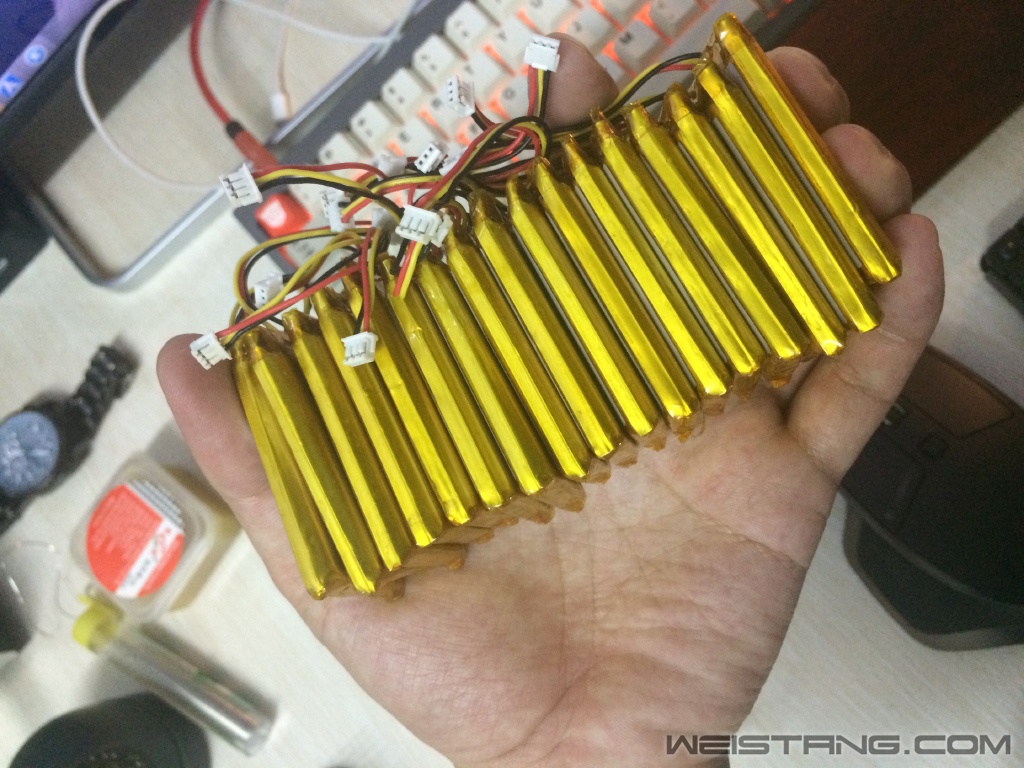

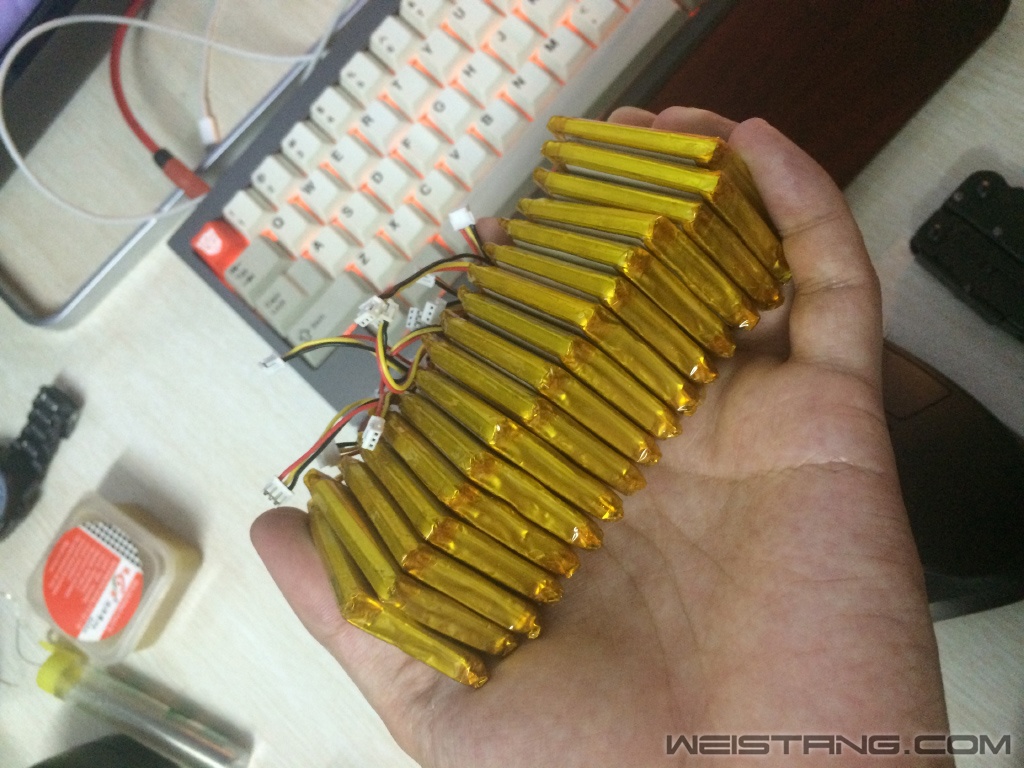

也是囤了不少的电池

基本上之前更换电池后的体验算是成功的 预期效果达到了20天的续航

二话不说拆拆拆

底壳六颗螺丝,每个垫脚下面有两个十字花螺丝,前部还有两个T4的内六角螺丝,之后从侧门向另外一边推 用力即可打开上壳!不过一定要注意内部的压接排线,拆下上壳和主PCB的排线拆下才能完全取下上壳。

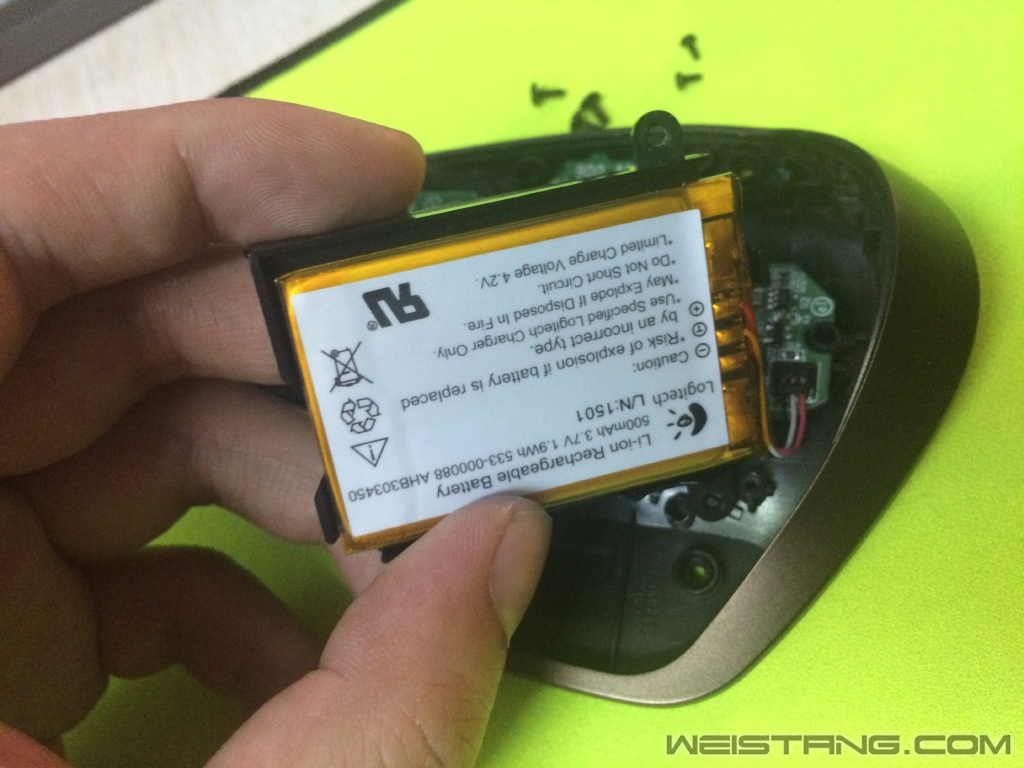

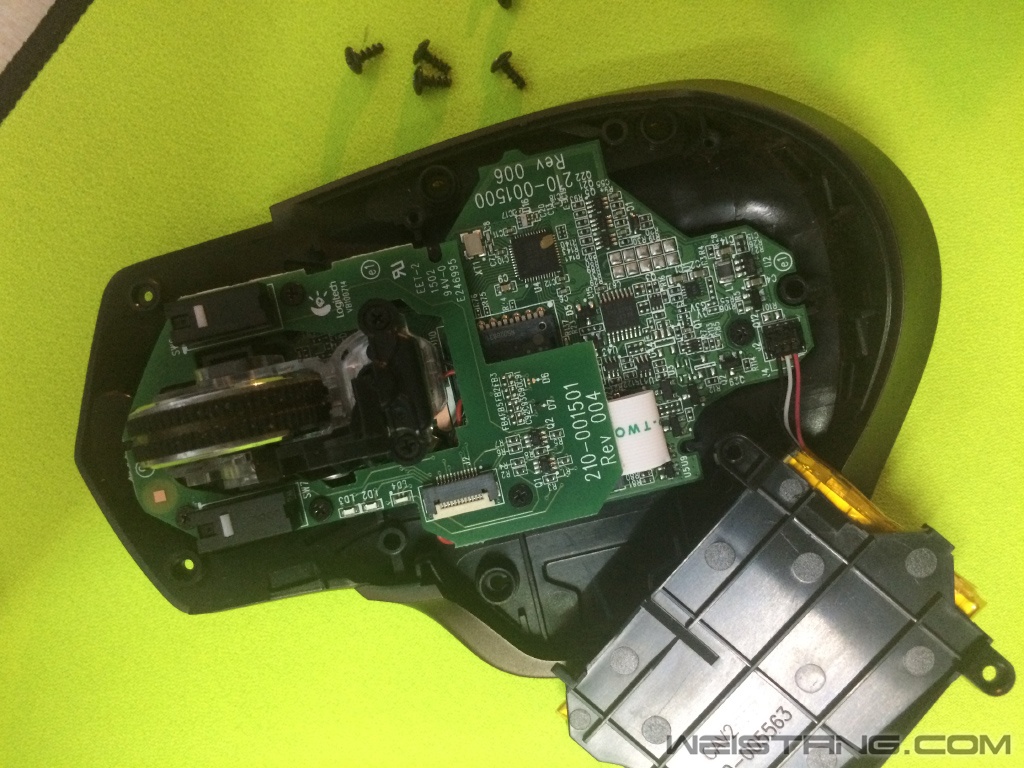

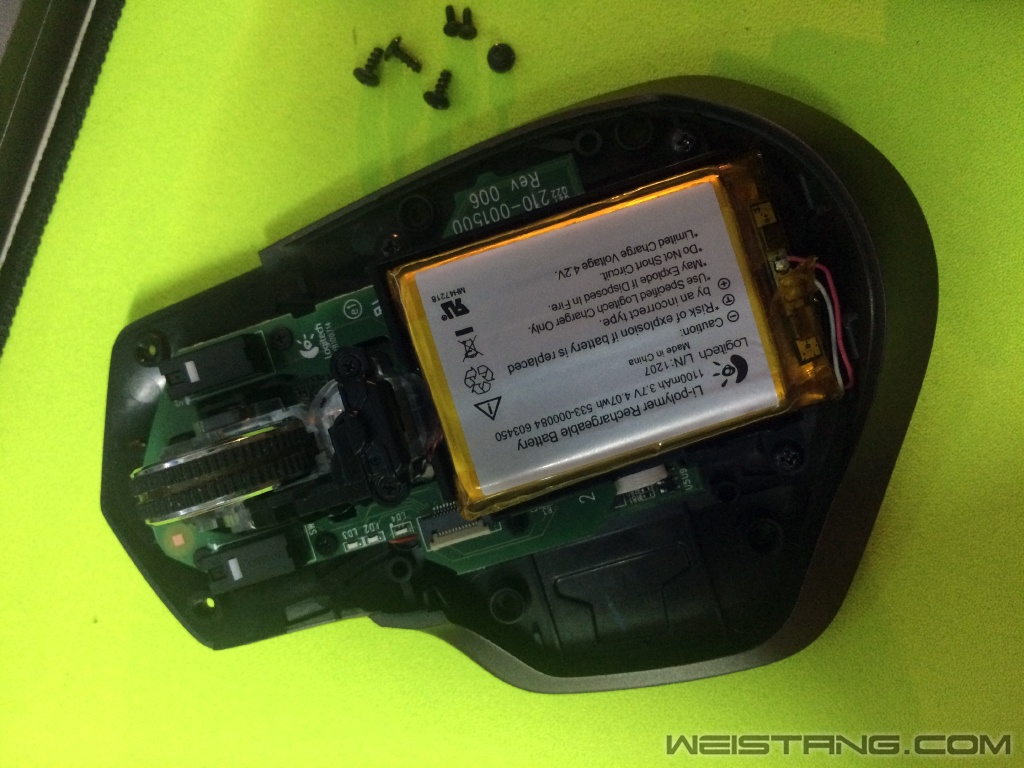

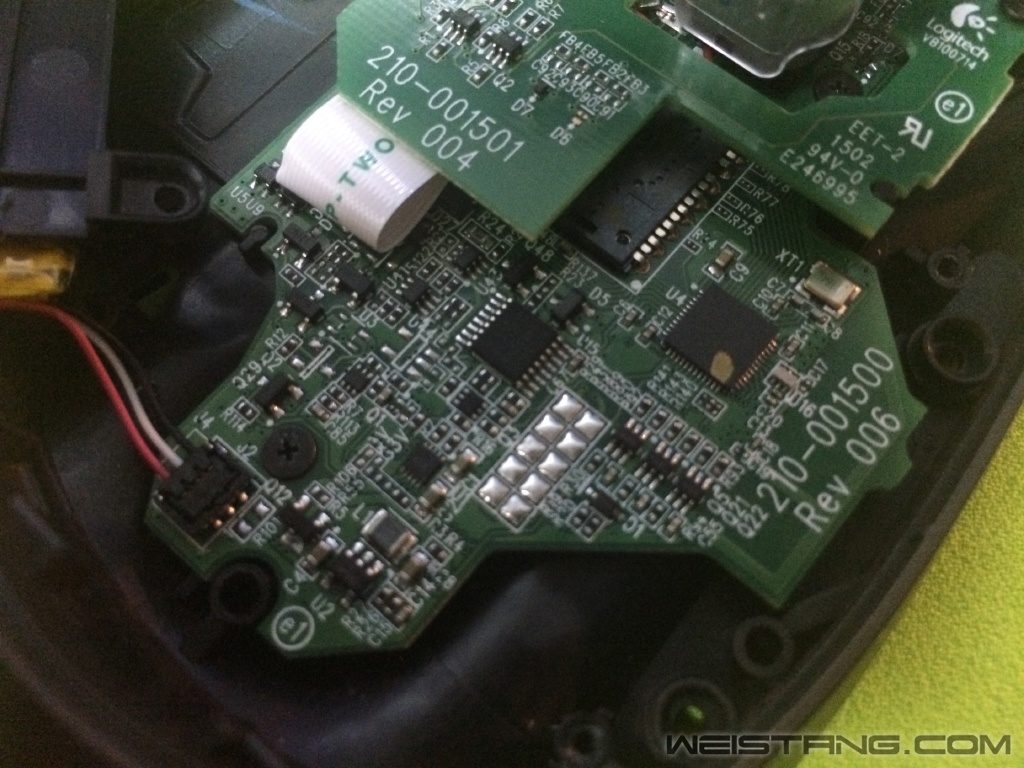

拧下固定电池架的三颗螺丝能看到电池跟主PCB连接的排线

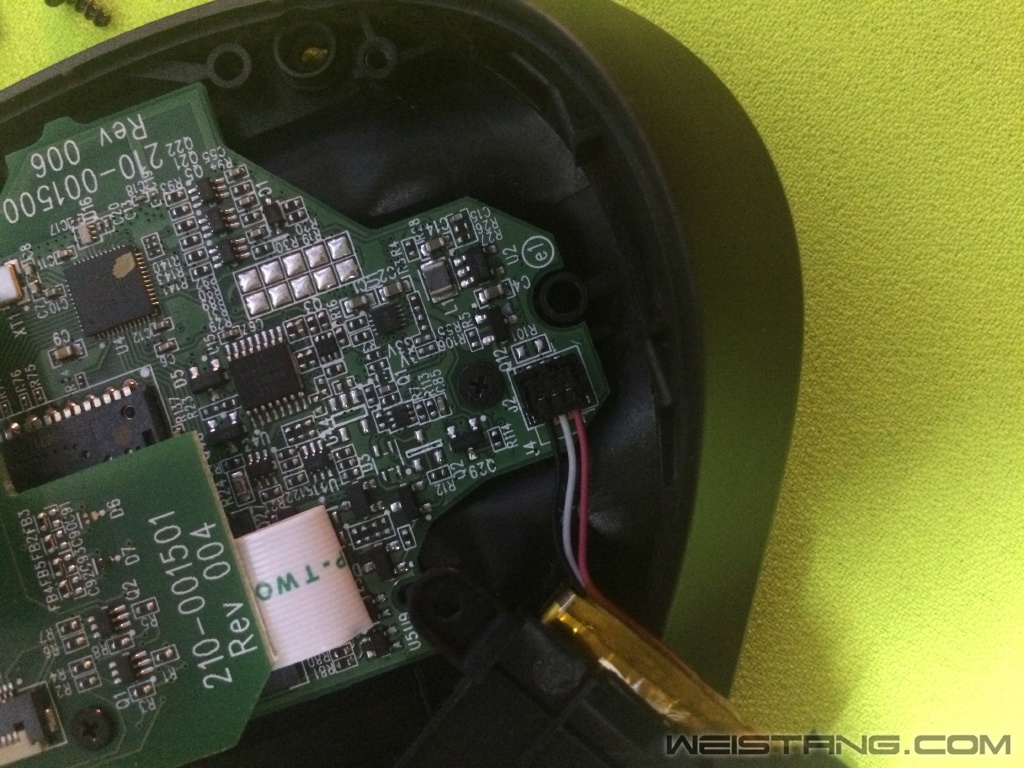

电池就是直接与主PCB连接

特写

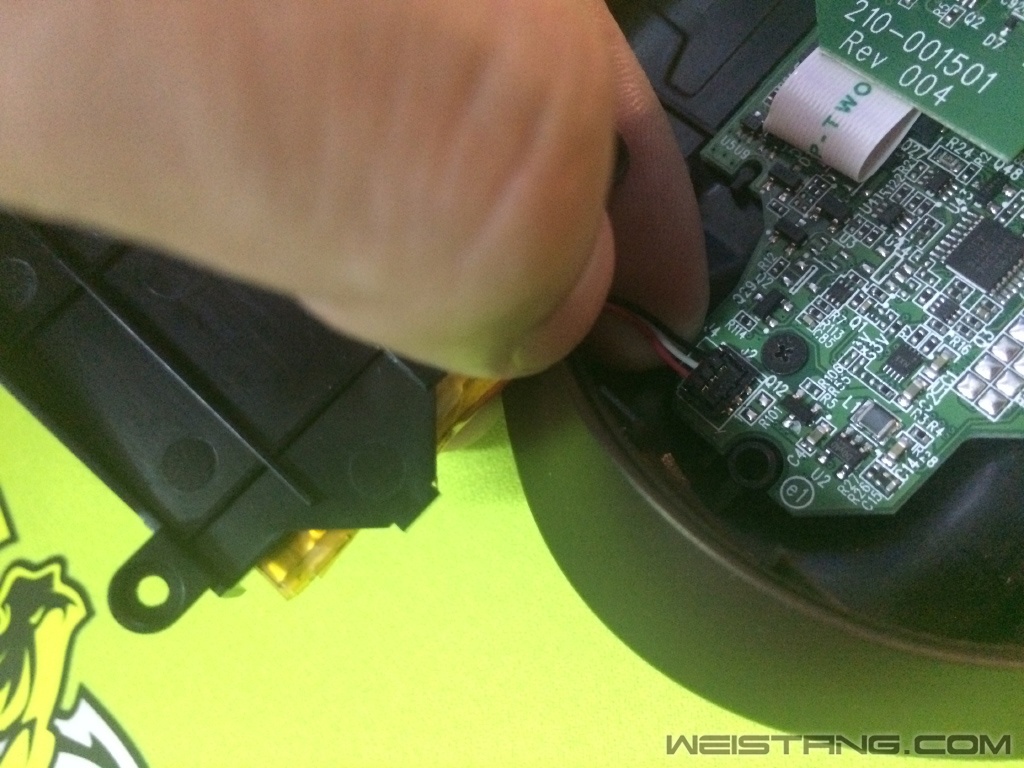

像这样抠下排线插头

完全取下

  下面我们来搞滚轮了,MX Master的滚轮好处就是一体式除了底部有一个小弹簧,剩下直接就是两颗十字花螺丝与底壳固定,没有人其他的零碎。

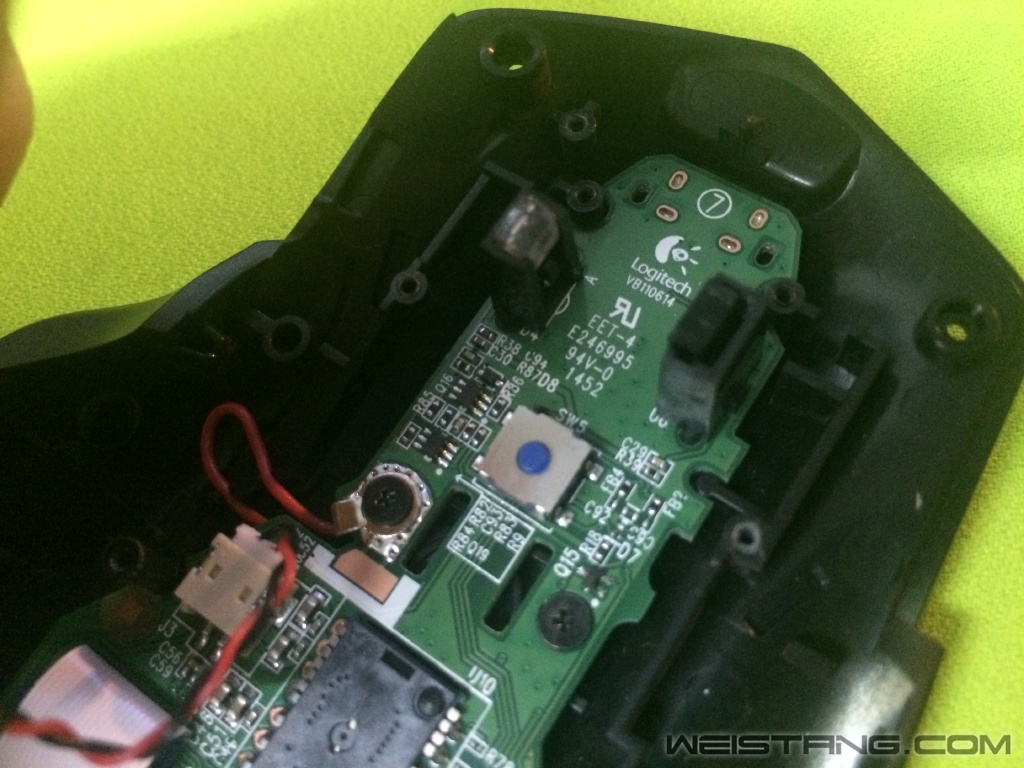

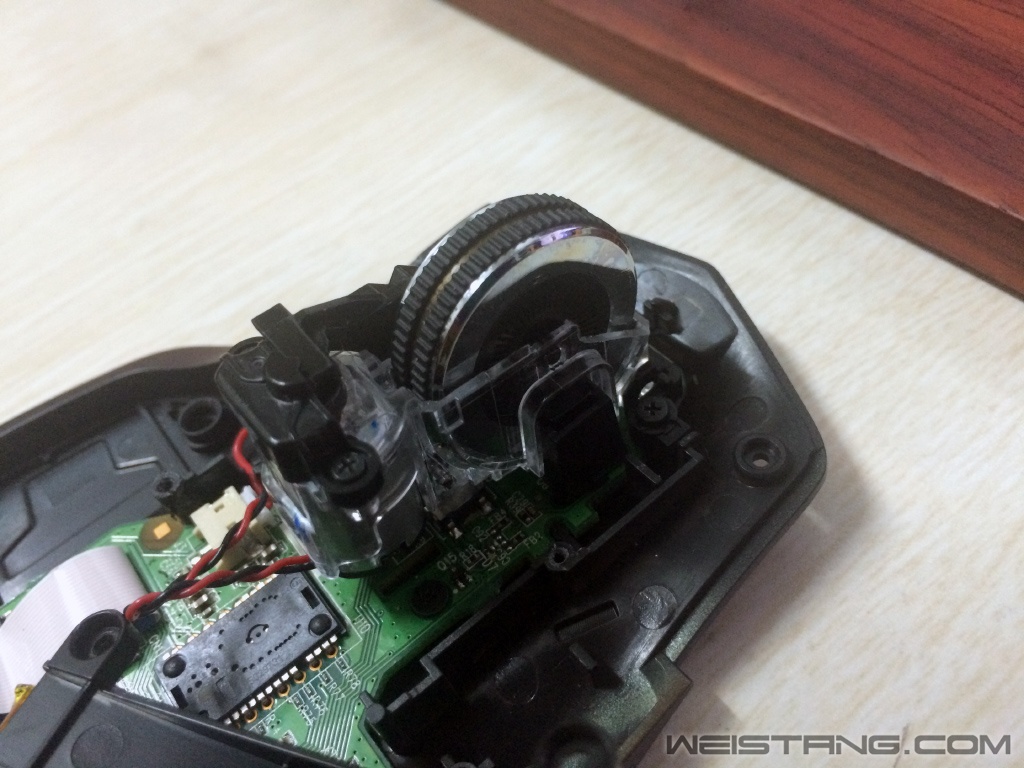

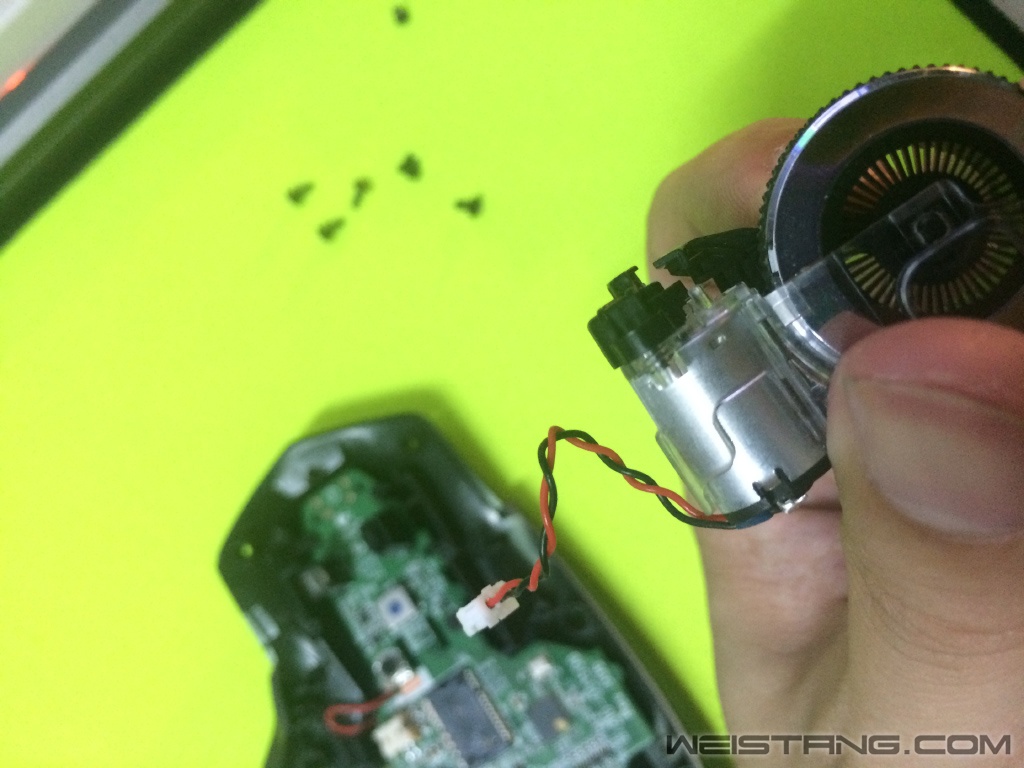

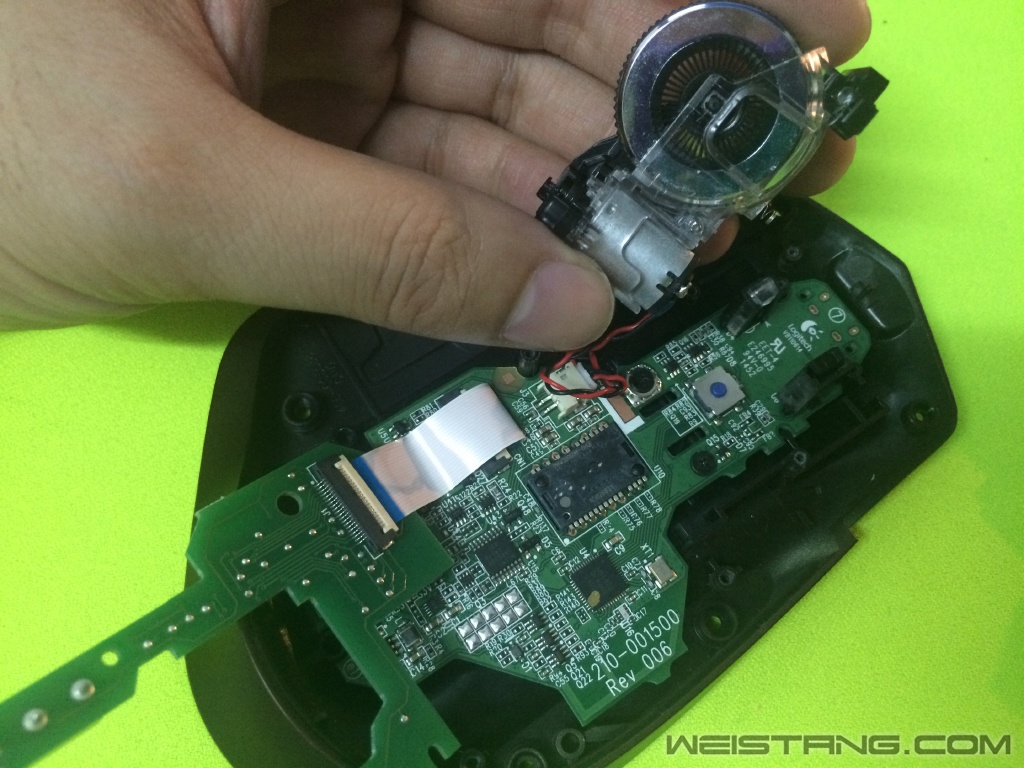

拆下滚轮 注意有两根线连接在主PCB上

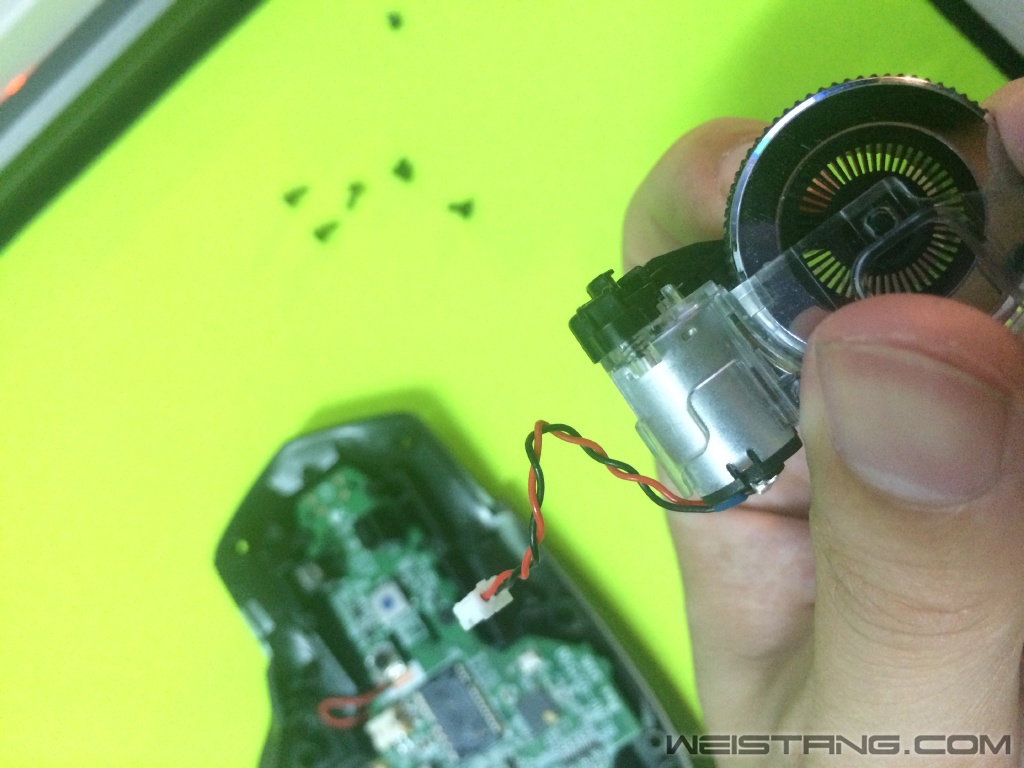

拧下固定滚轮的两颗螺丝后拔下排线就可以完全取下滚轮了

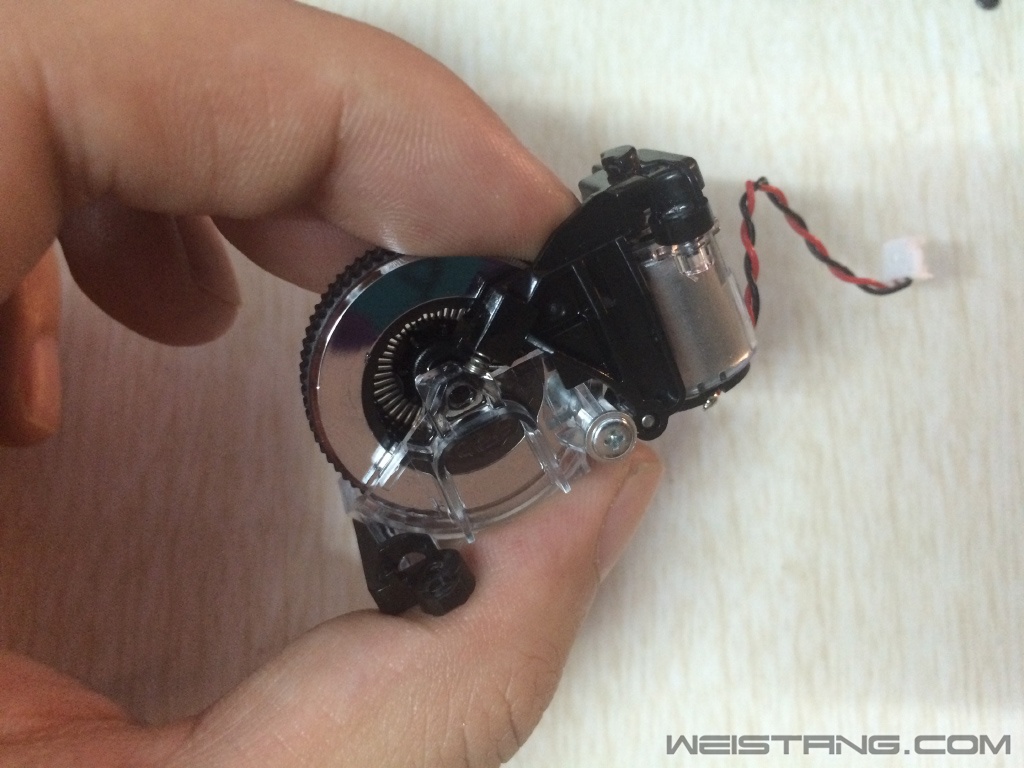

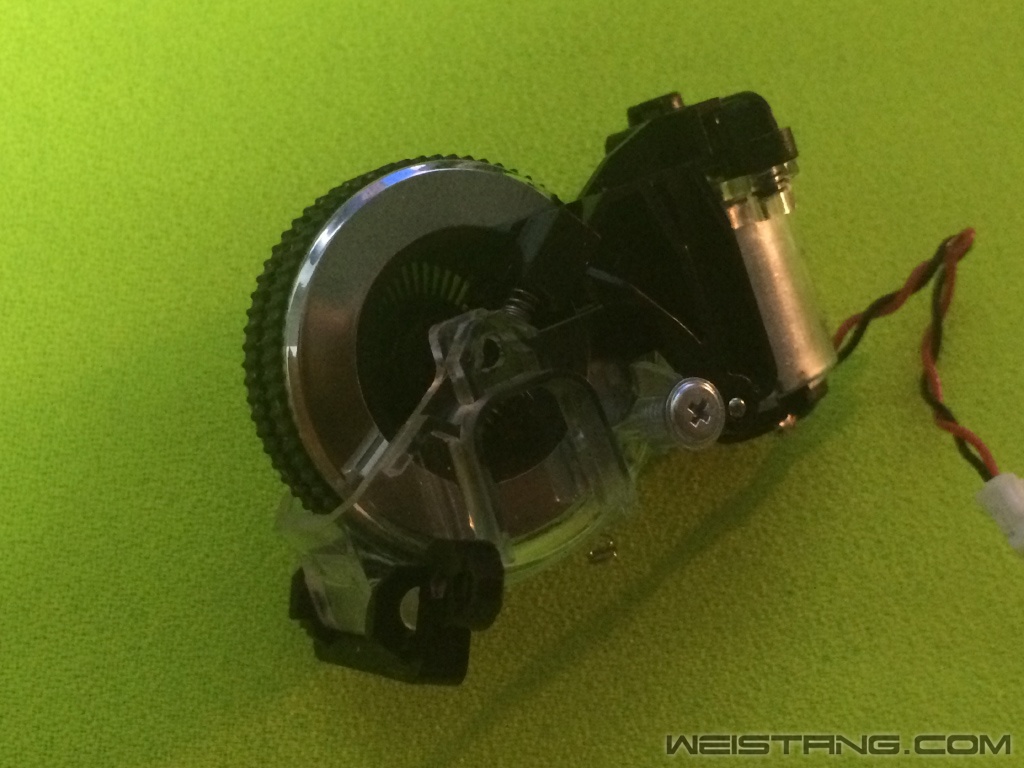

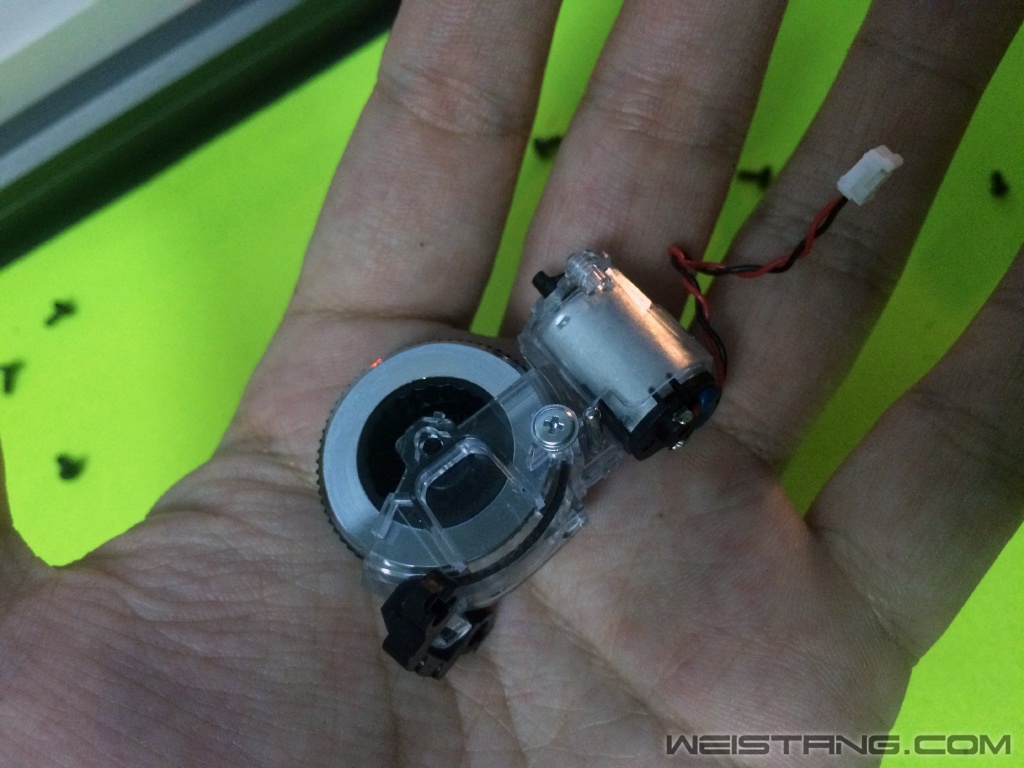

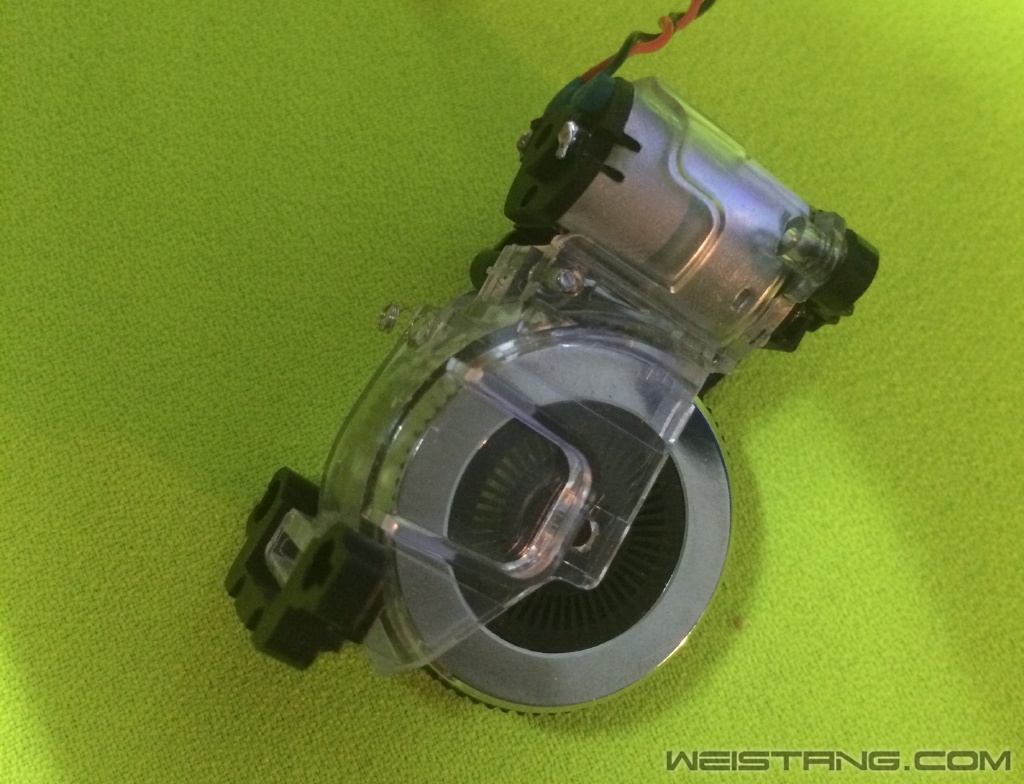

特写 注意尾部的电机

  这个电机的作用就是实现mx master滚轮核心的电磁控制功能,看到这里有同学会问,这个电磁控制到底怎么实现的,主控可以实现对这个电机的脉冲控制,不过触发后也电机也是单纯转了半圈而已,然后就停了,这半圈主要是切换滚轮内部弹簧机构的位置以实现两种滚轮刻度感。另外当滚轮滚动的时候滚动的快慢也会反馈到主控,配合驱动设定的阈值可以实现在某滚动速度的时候滚轮自动切换到无阻尼。

侧面

底部有个弹簧注意别搞丢了

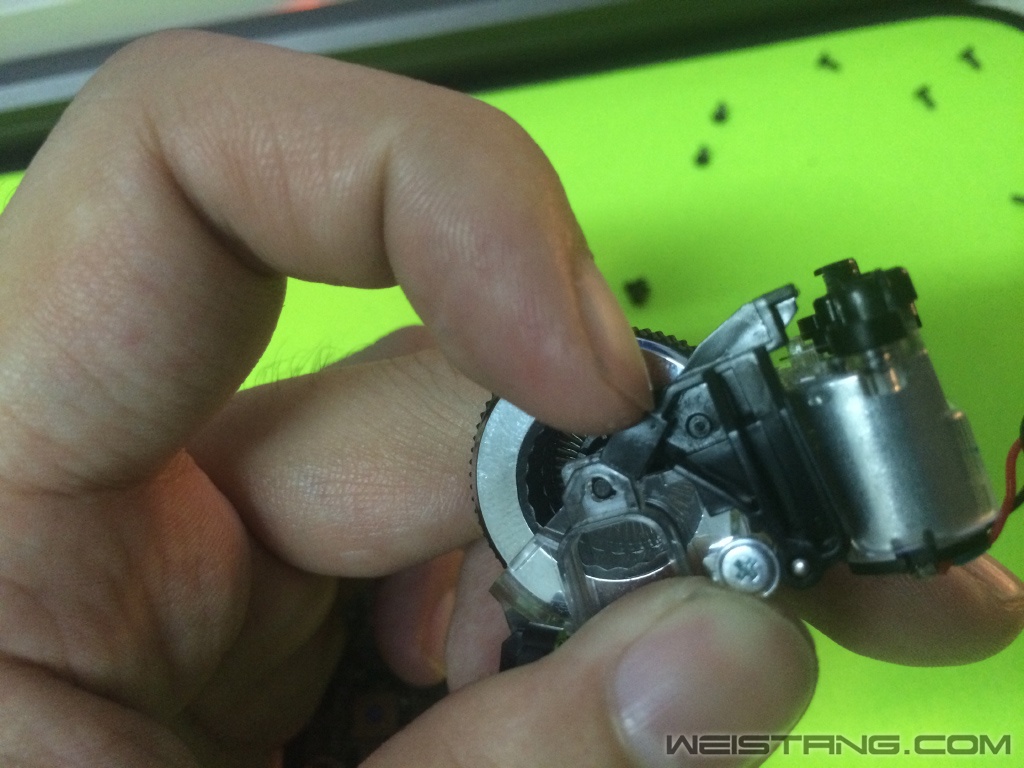

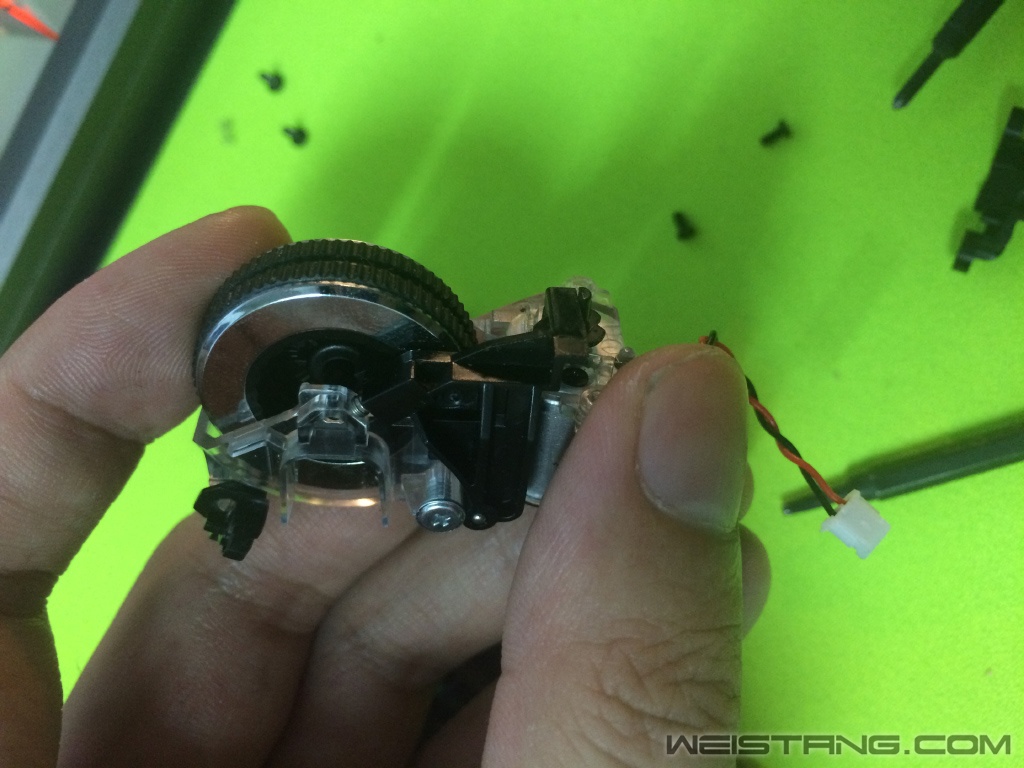

手动搬开滚轮的弹簧机构 对应无阻尼滚轮

默认状态下是有阻尼滚轮

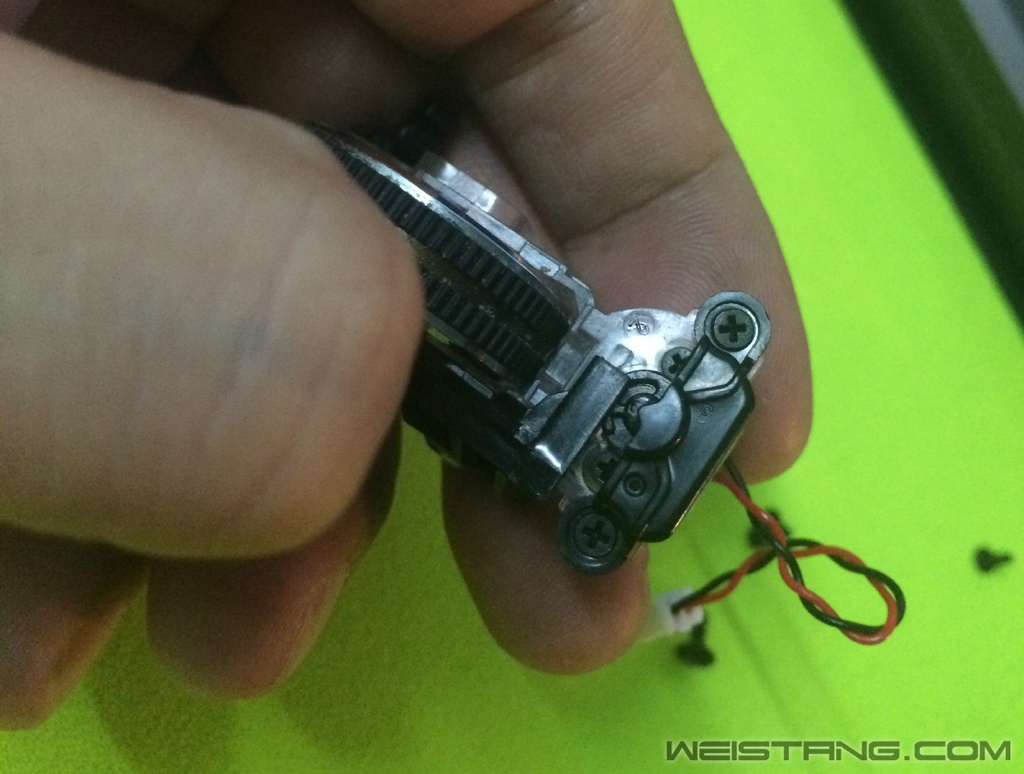

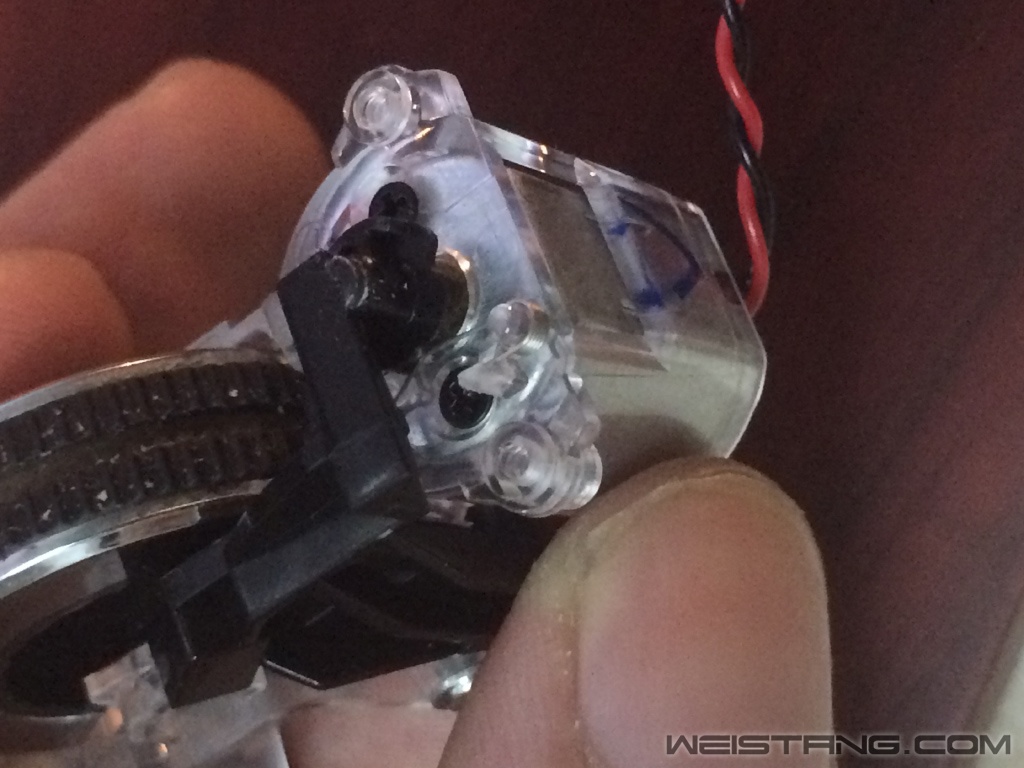

电机机构顶部有一个上盖

  这个上盖是由两颗螺丝固定在电机外罩上的,外罩内部主要还有一个弹簧,这个弹簧是实现电机与滚轮弹簧阻尼机构的位置保险,如果这个弹簧丢了,那么可能就会当你按下mx master滚轮后的按钮后鼠标不会切换到无阻尼模式(有概率的,所以说这个弹簧是保险)。

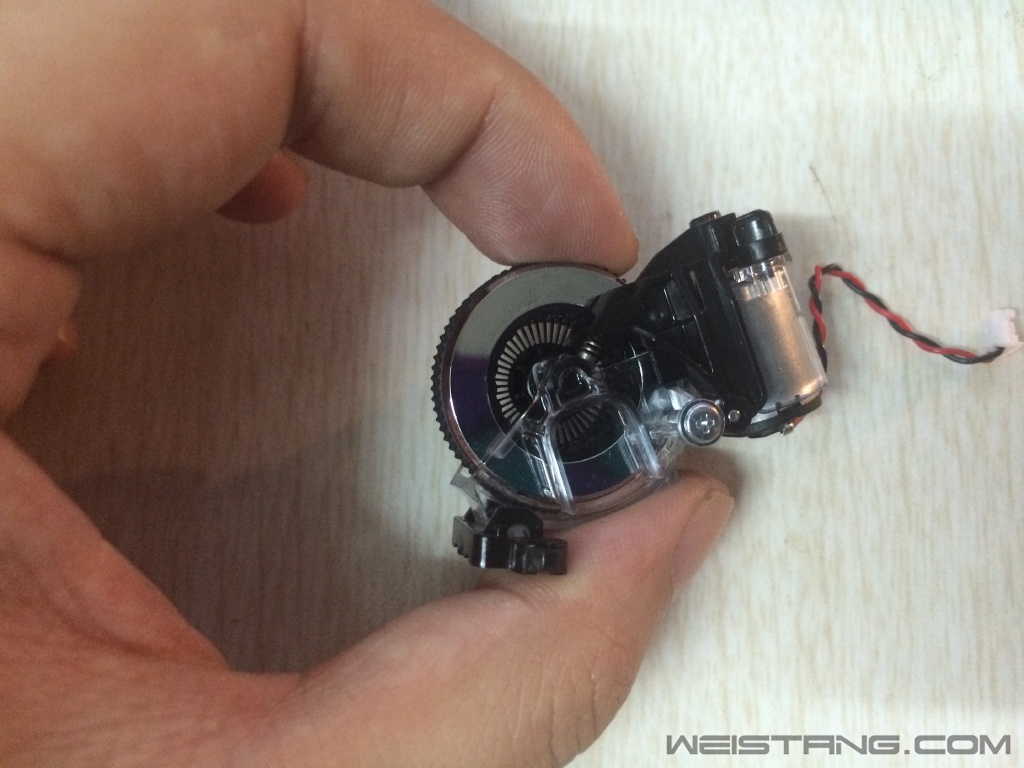

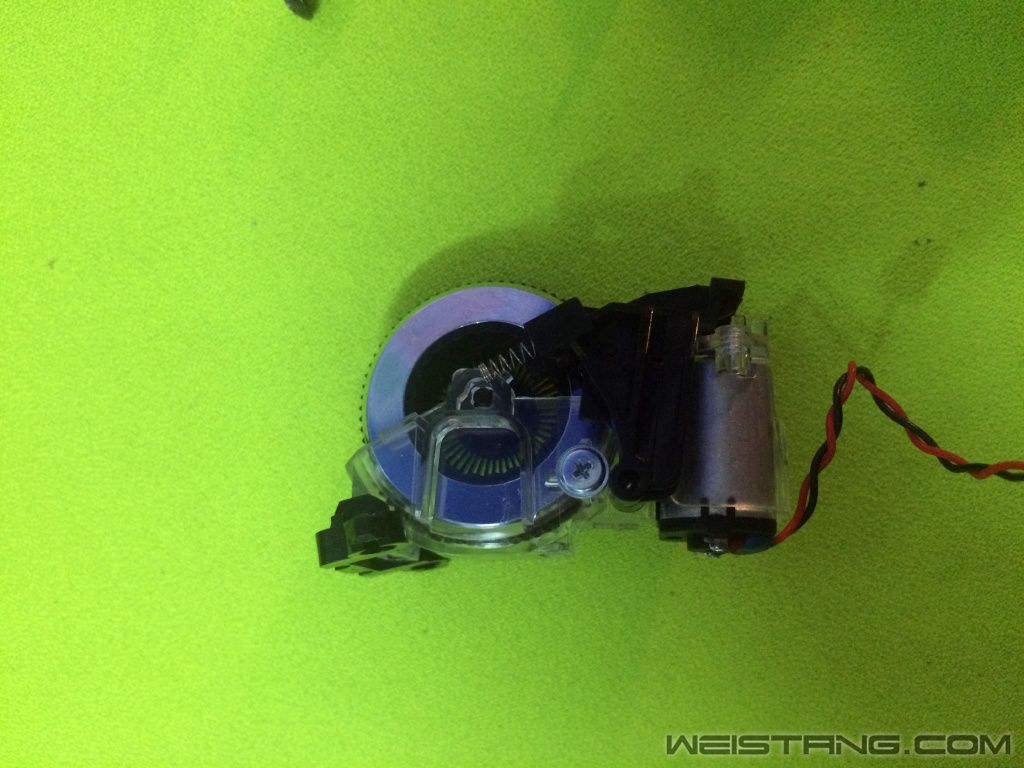

滚轮特写

再来看一下滚轮的这个弹簧阻尼触发机构(打开状态)

弹簧阻尼触发机构关闭状态 这个对比清楚一些

侧面看一下

侧面看一下

  看了MX Master滚轮的这个阻尼触发结构后,我们来讨论一下滚轮松动和回滚的问题,滚轮在有阻尼的情况下松动和回滚的原因都是这个弹簧机构对滚轮刻度内壁的压力不够,所以滚动阻尼会很浅,同时还容易不紧而松动和回滚,那么接下最简单的方法就是增加这个弹簧阻尼机构对滚轮刻度内壁的压力就好,推荐最好的方法是适度拉伸一下弹簧,切记不要过猛而损坏弹簧,接下来我们要拆下这个刻度阻尼机构来取下内部的弹簧。

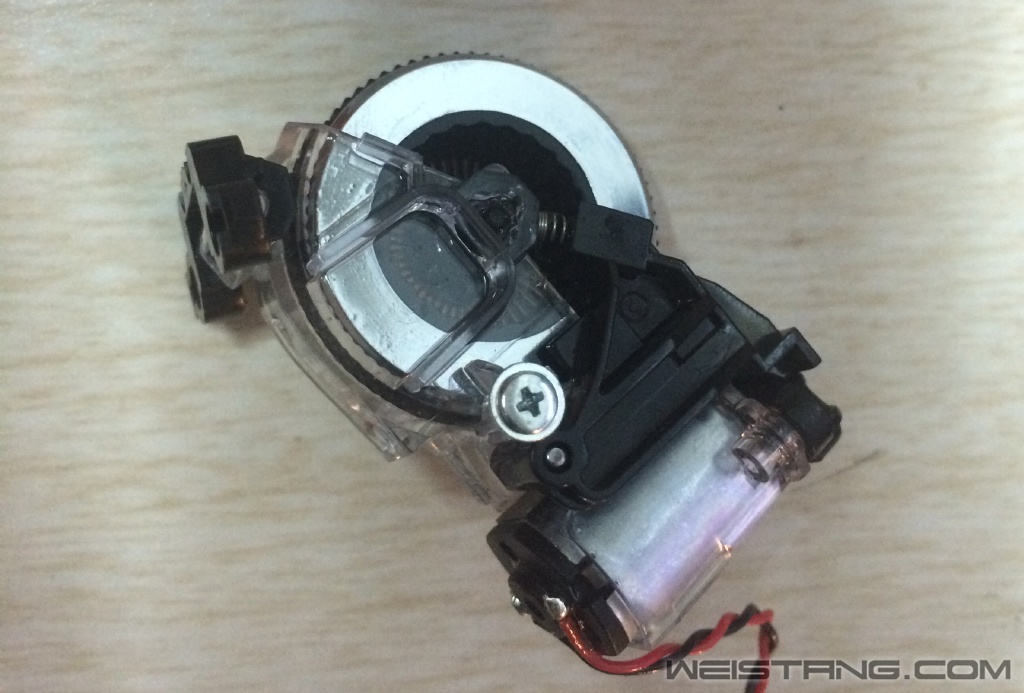

看到下面有一颗银白色的螺丝了吧 要拧下来

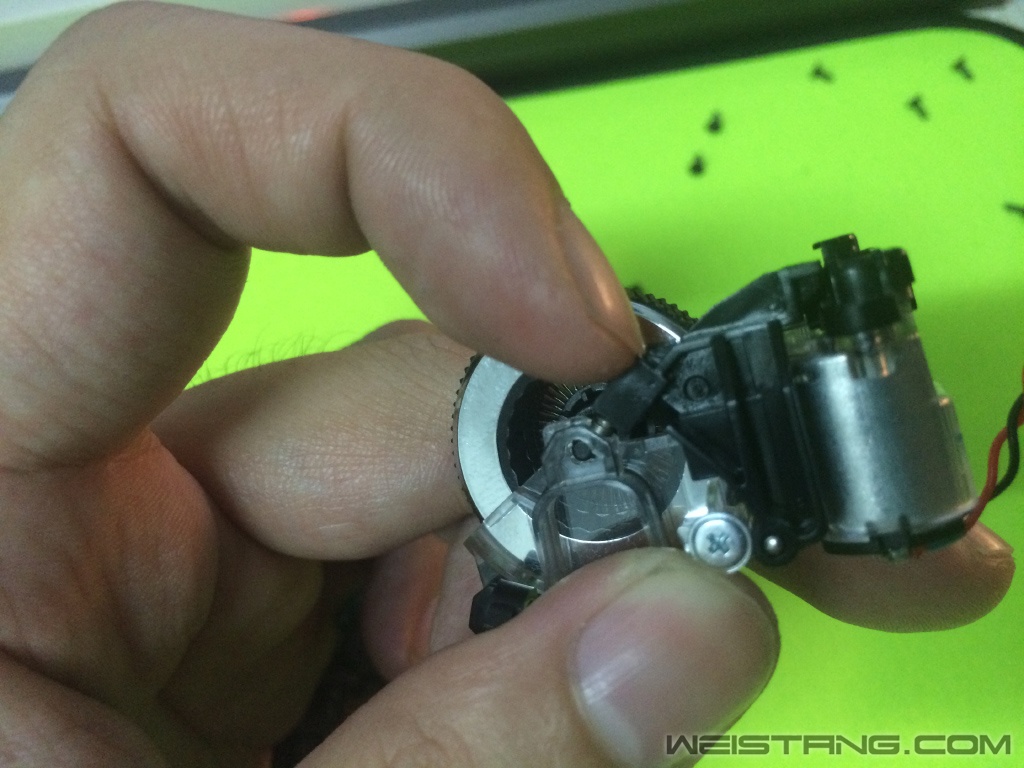

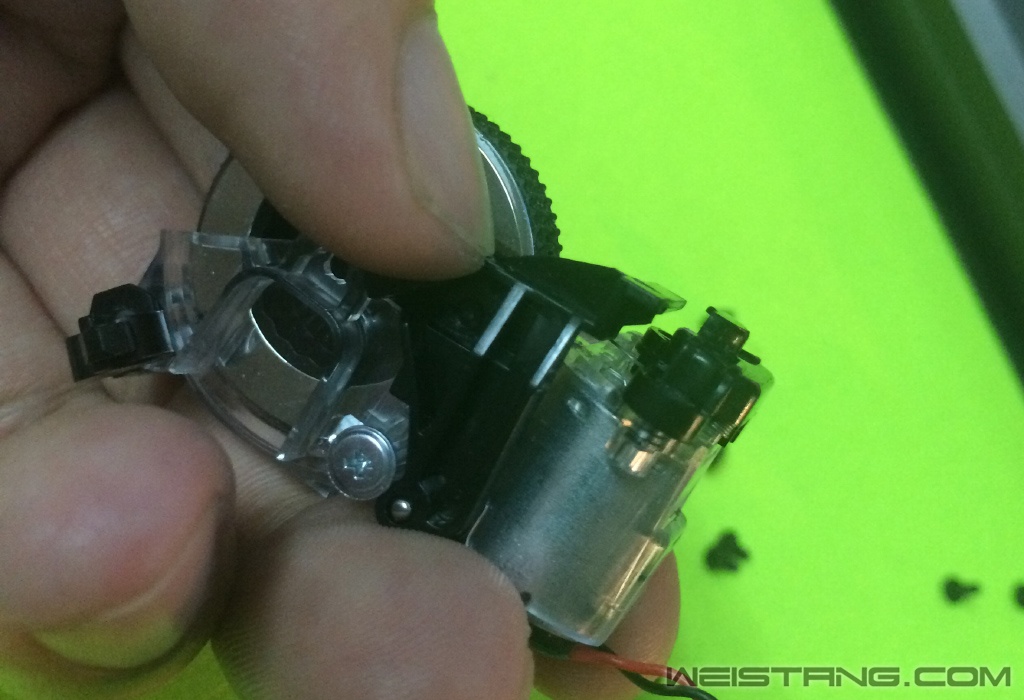

手要捂住整个滚轮 然后另外一只手向外拉出这个阻尼触发机构

  取下后弹簧会弹出来,一定别把这个弹簧弄丢了,看上图是这个滚轮阻尼触发机构的特写,注意这个机构中的钢珠,这个钢珠就是接触滚轮刻度内壁而产生刻度感的,建议大家在滚轮内壁上喷一些润滑剂,毕竟这个摩擦在压力增大后整个机构的磨损也会增加,润滑一下还是很有必要的。

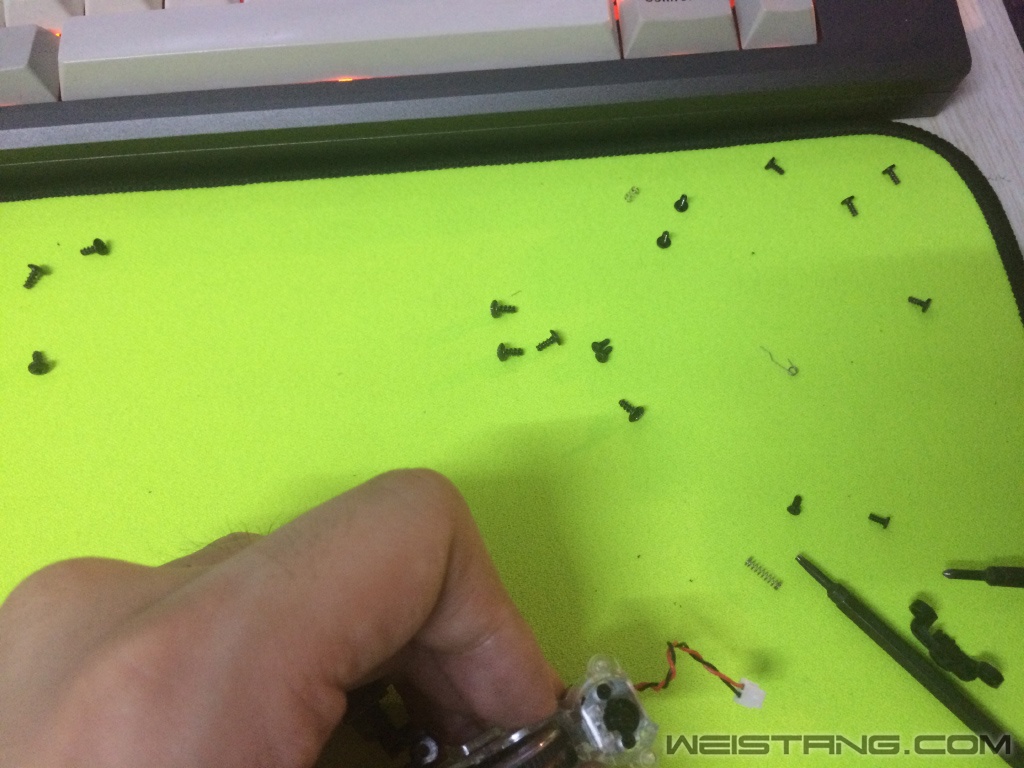

零零散散拧下的螺丝和配件

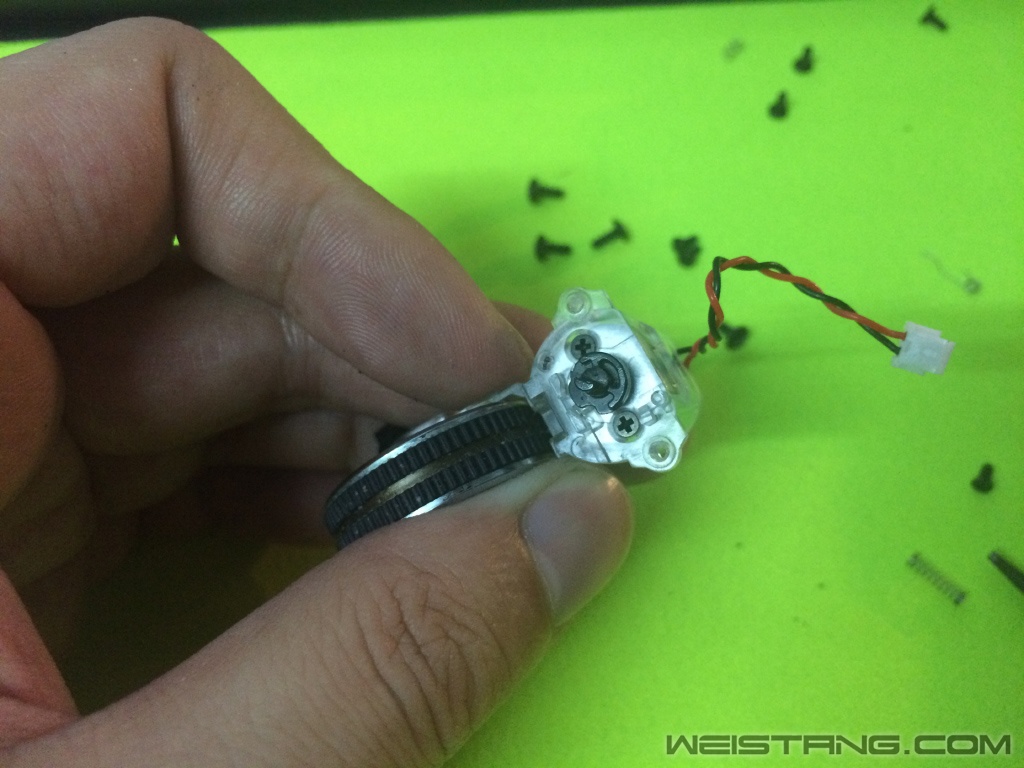

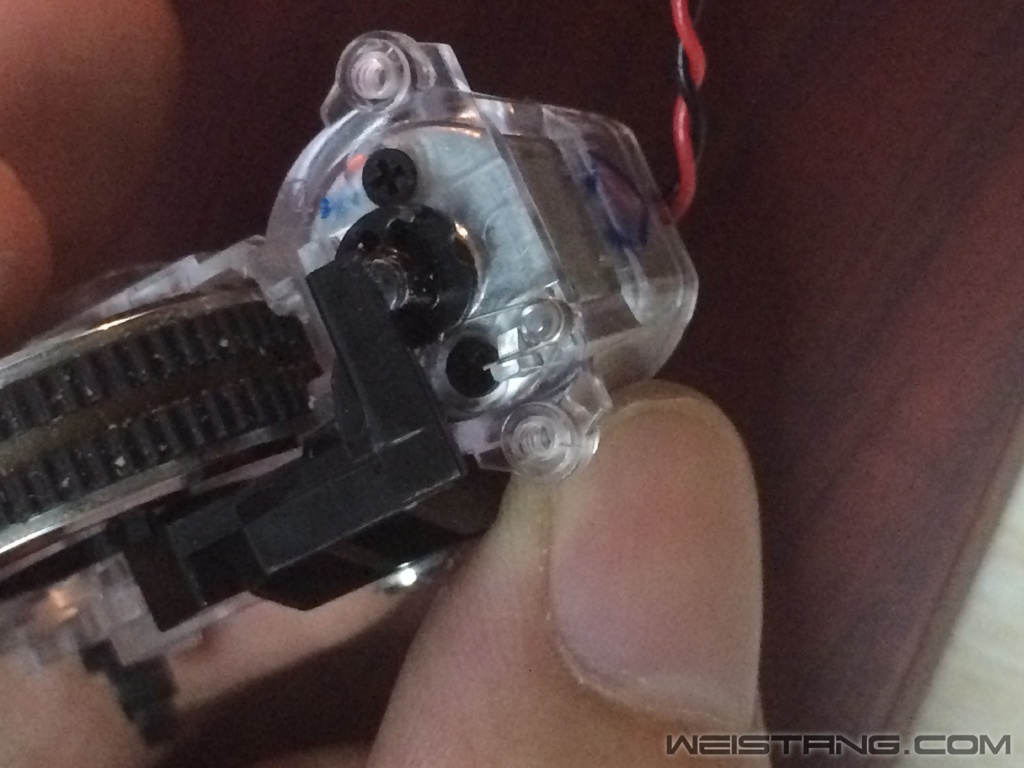

电机顶部转轴机构特写

我们需要处理的弹簧

  这个弹簧可以适度拉伸一下,如果有条件可以多买一些这种弹簧以备后患。

滚轮内壁上也要上一些润滑

重新装好

特写

特写

特写

特写

特写

安装好

安装好

  安装好后就可以体验到“紧致”的滚轮手感了,回滚情况是不是也消失了!
