帝王蟒4G拆解换线(含飞线图)

2015-7-27 00:58| 发布者: 大胖鸟| 查看: 1683| 评论: 32|原作者: W.L.Troy|来自: www.weistang.com

摘要: 帝王蟒4G拆解换线(含飞线图) 帝王蟒整体特写。 最突出的可移动侧键功能,这是鼠标最独到的特点。 这里就是问题所在了,先出前端出口的地方就开始脱皮,现在导致鼠标时常使用中断电,只有通过更换新鼠标线 ...
帝王蟒4G拆解换线(含飞线图)

调整大小 01.JPG

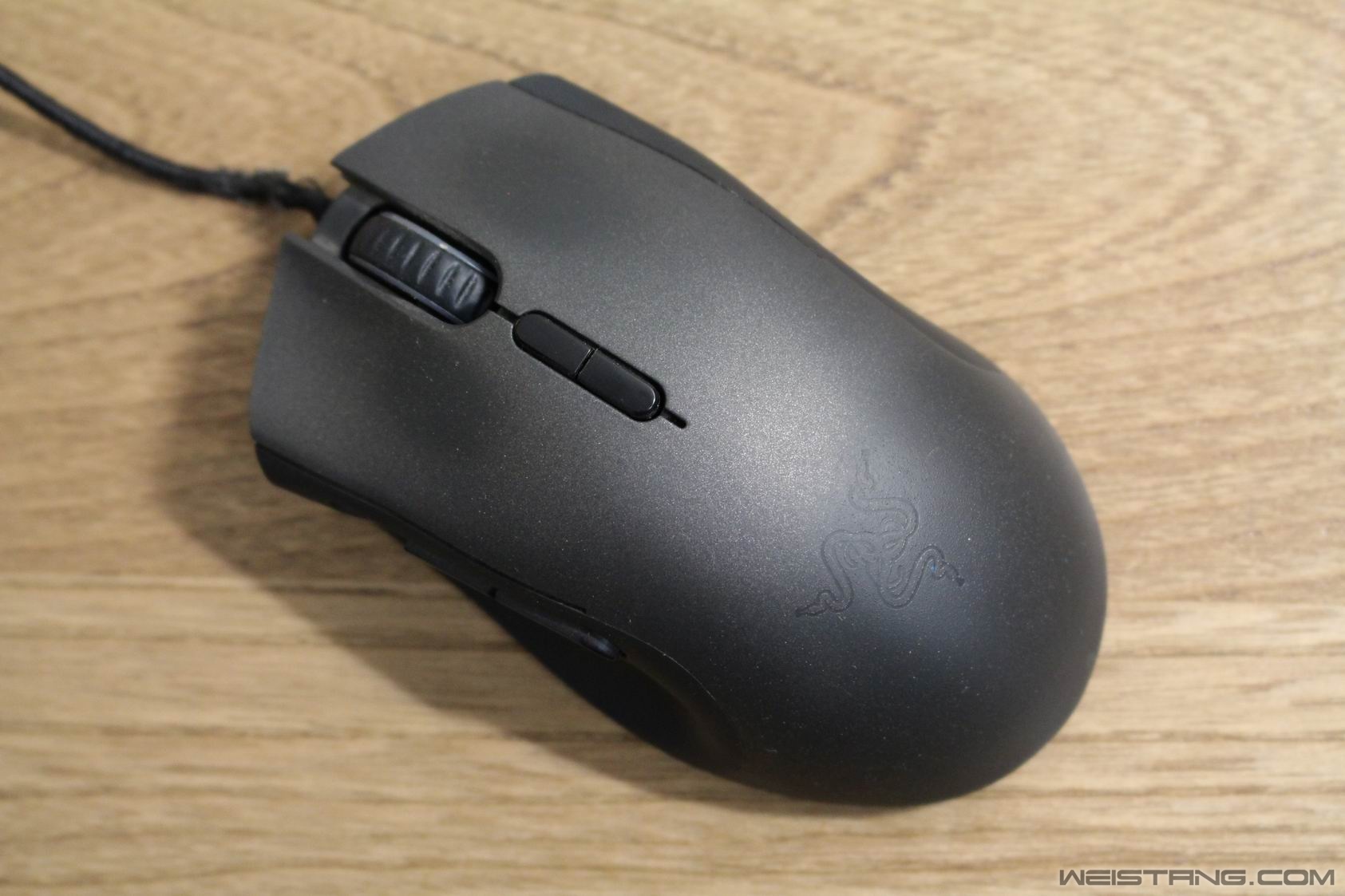

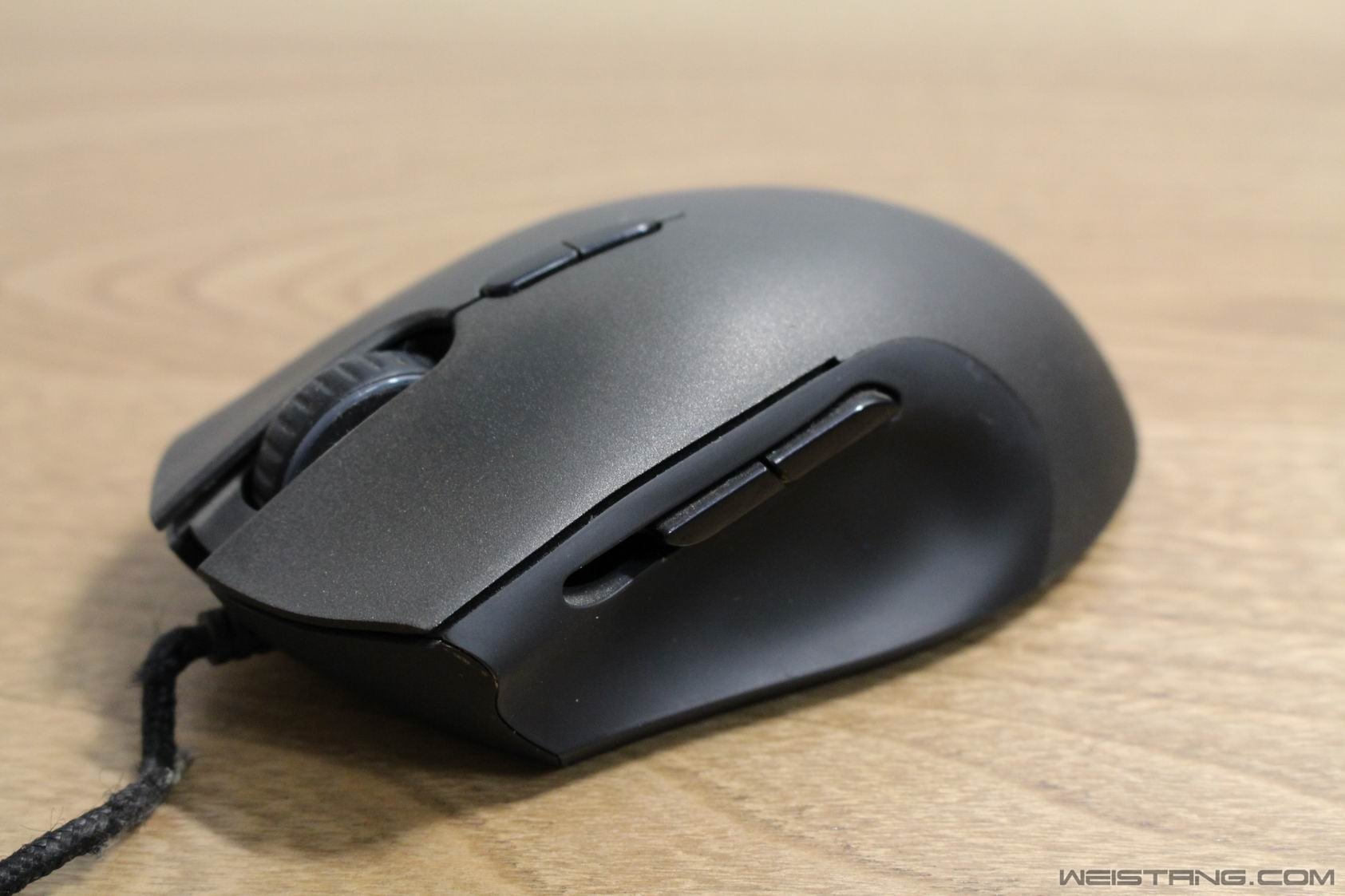

帝王蟒整体特写。

调整大小 02.JPG

最突出的可移动侧键功能,这是鼠标最独到的特点。

调整大小 03.JPG

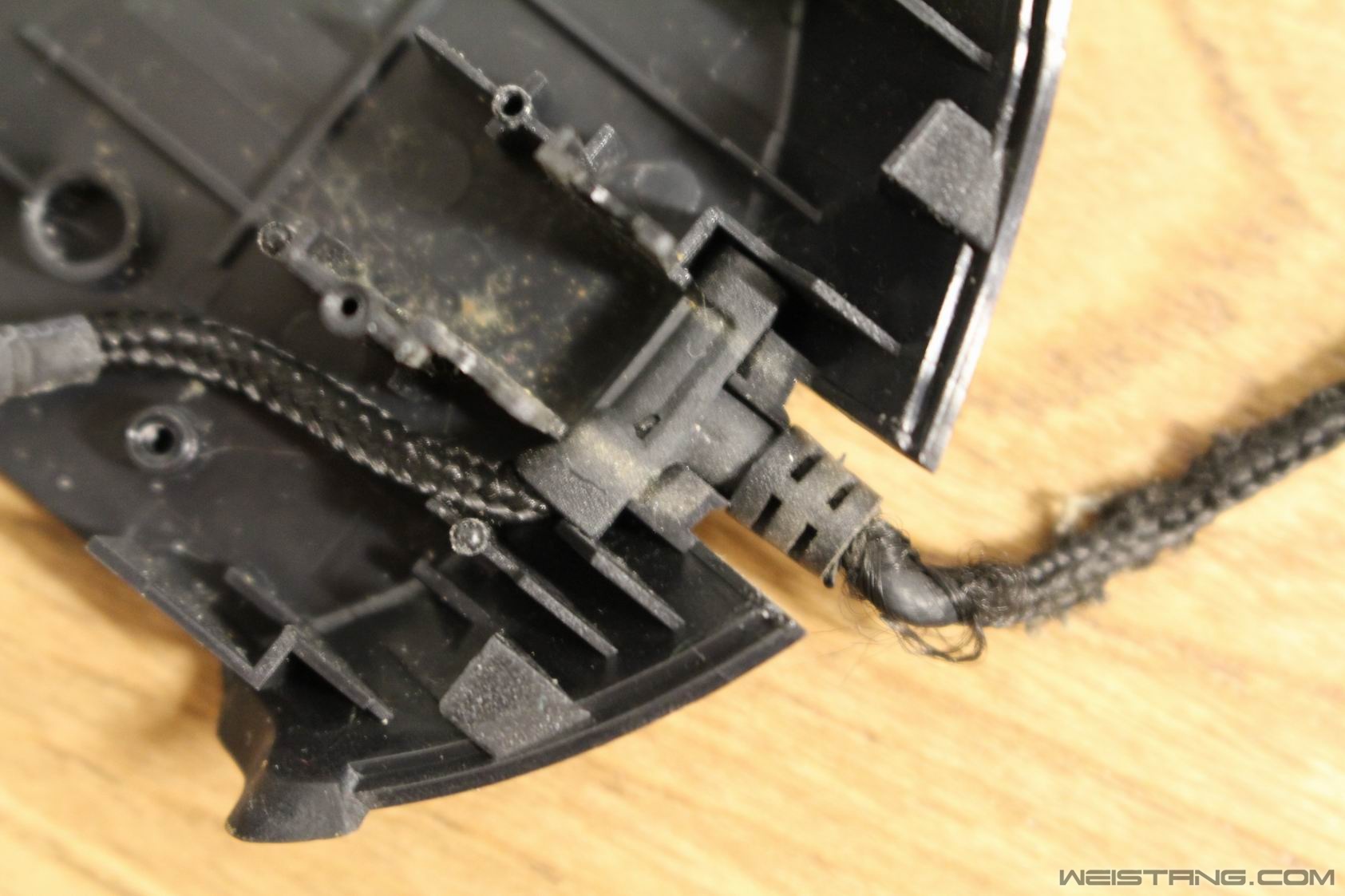

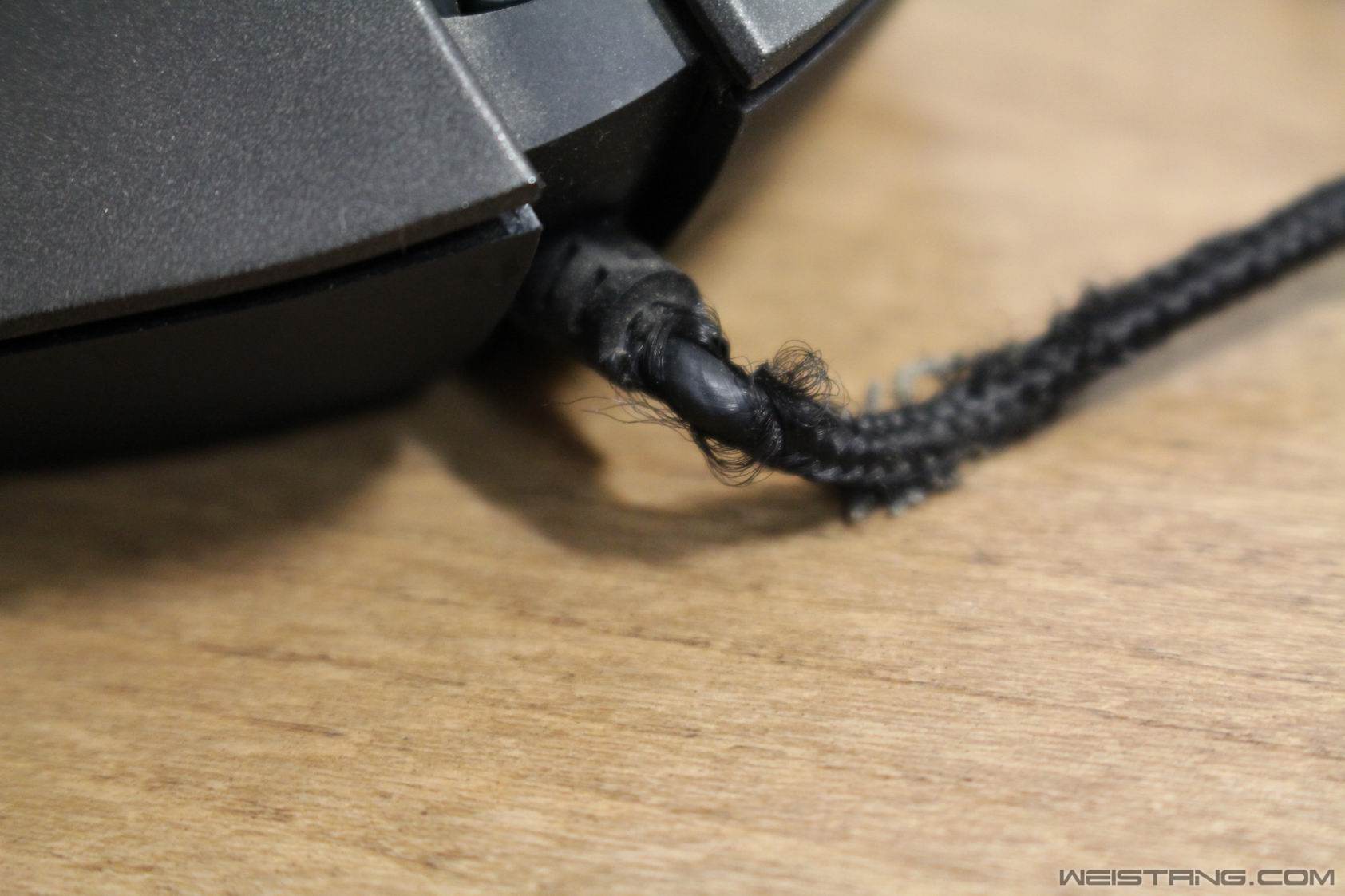

这里就是问题所在了,先出前端出口的地方就开始脱皮,现在导致鼠标时常使用中断电
,只有通过更换新鼠标线才能彻底解决问题。

调整大小 04.JPG

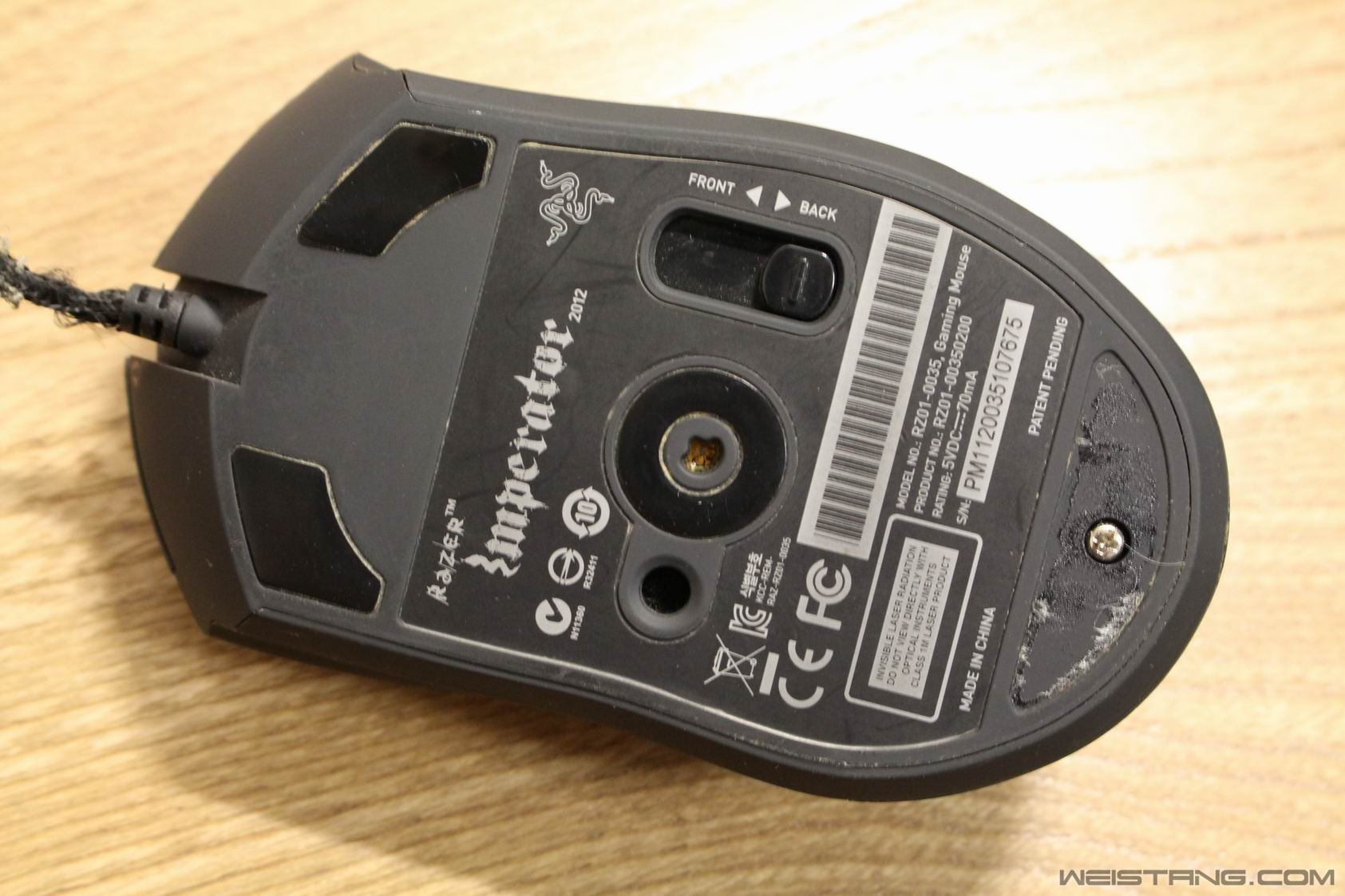

鼠标底部特写,拆这个鼠标只有底部这一颗螺丝,算是比较简单。

调整大小 05.JPG

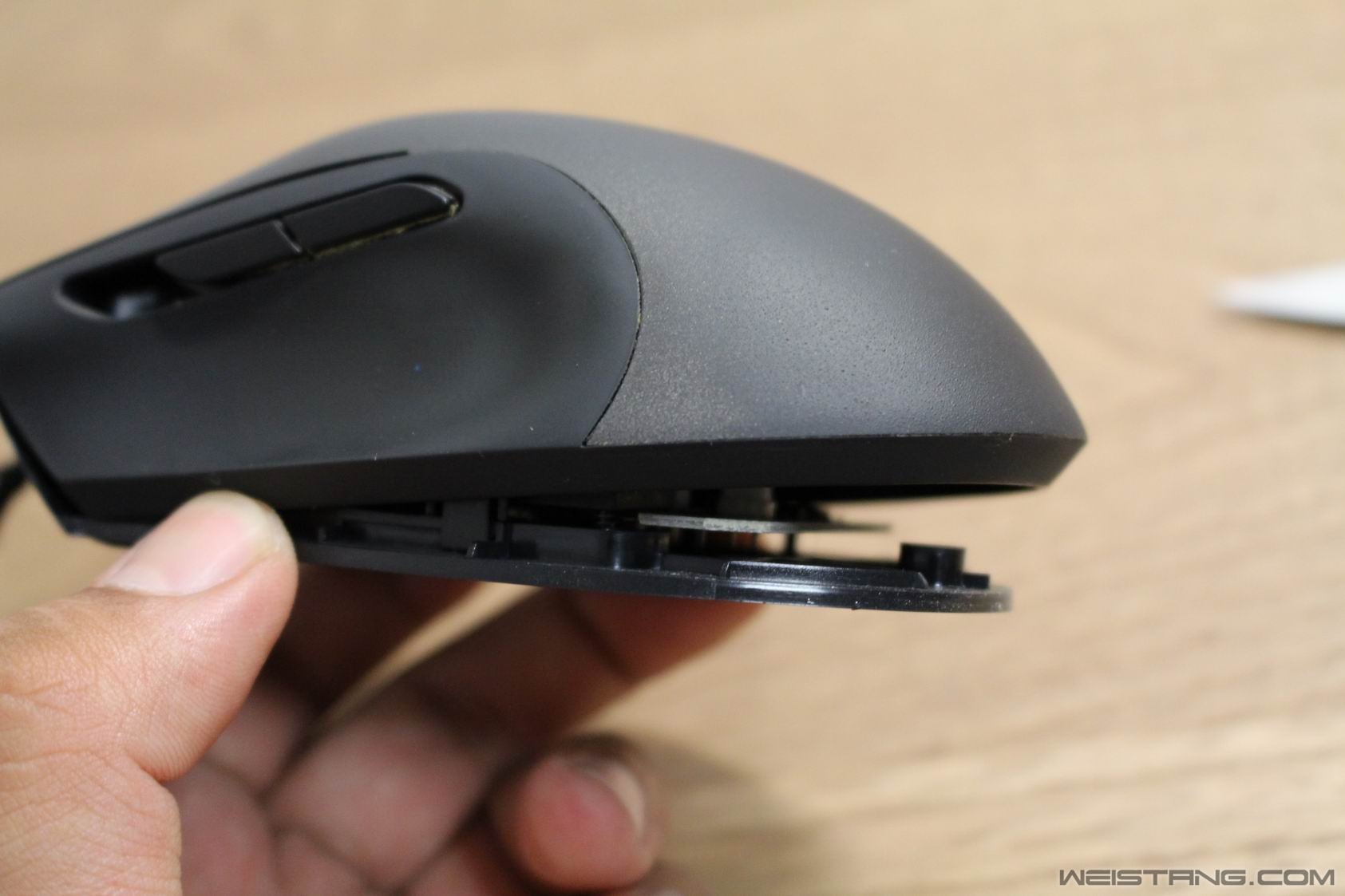

先将鼠标末端的上下壳进行分离,在这里要慢慢打开,然后将上壳慢慢向后拉,这样上
壳才能下来。

调整大小 06.JPG

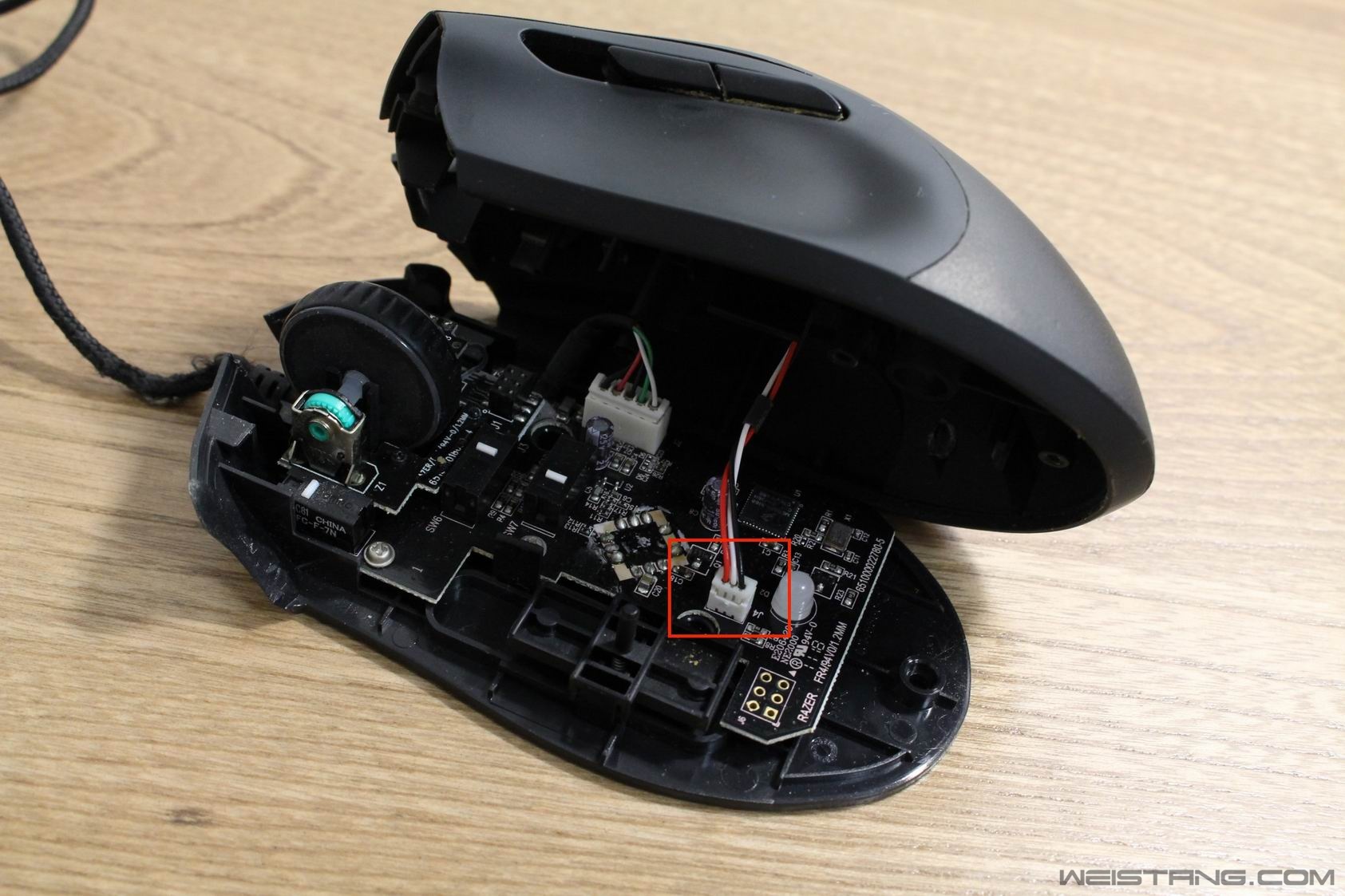

在这里注意上壳与主板连接线路的接口,先把这里拆掉。

调整大小 07.JPG

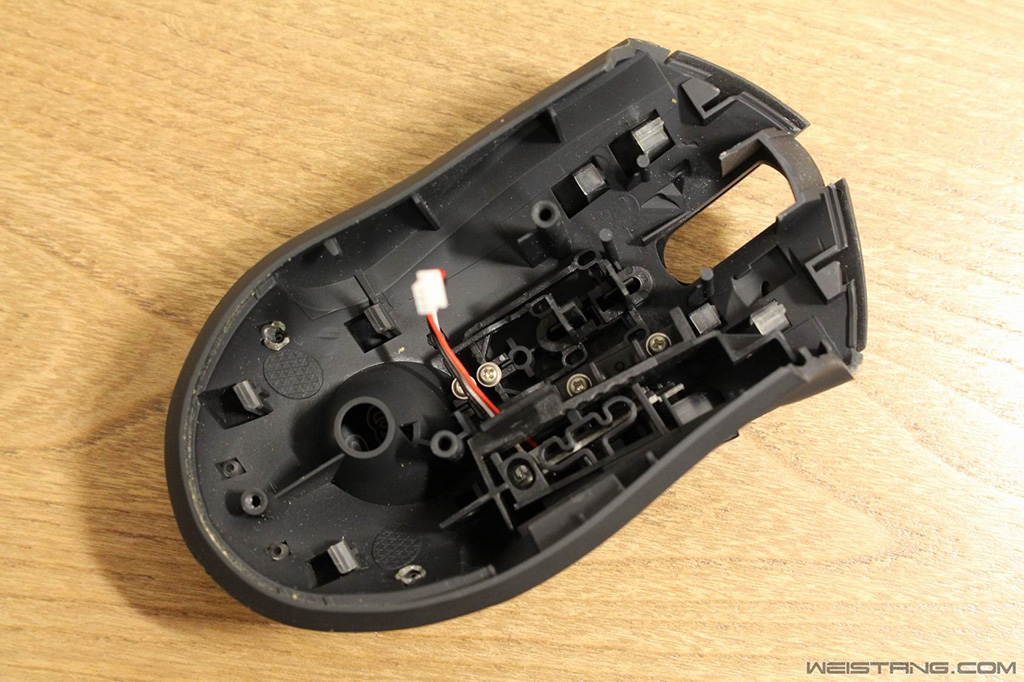

上壳内部特写。

调整大小 08.JPG

透明的一字按键柱,已经有明显的磨损痕迹了。

调整大小 10.JPG

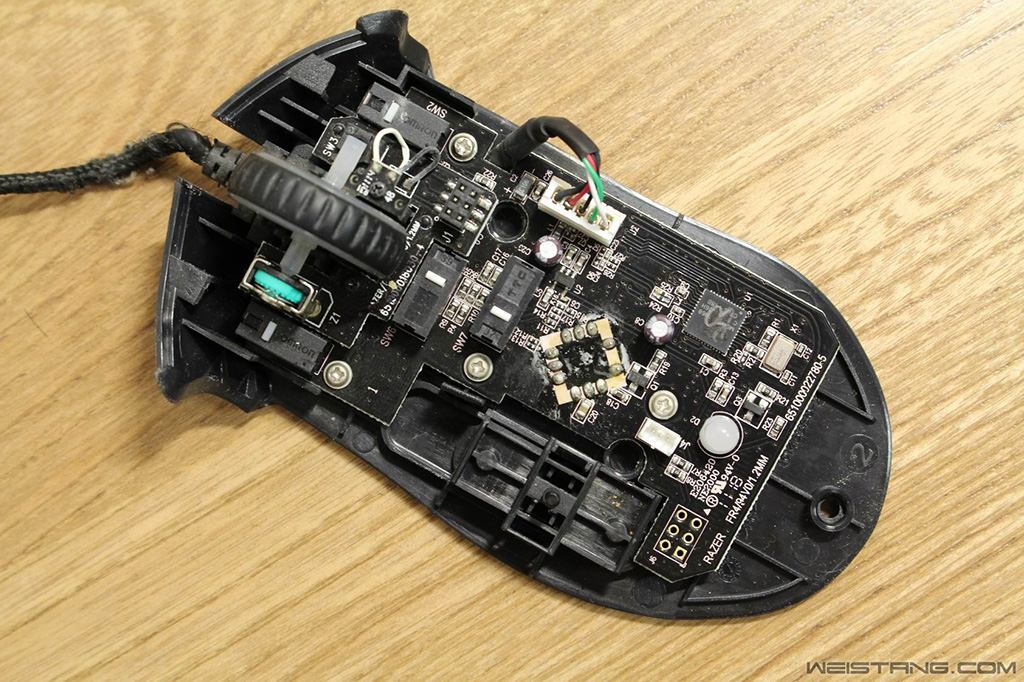

主板全貌。

调整大小 11.JPG

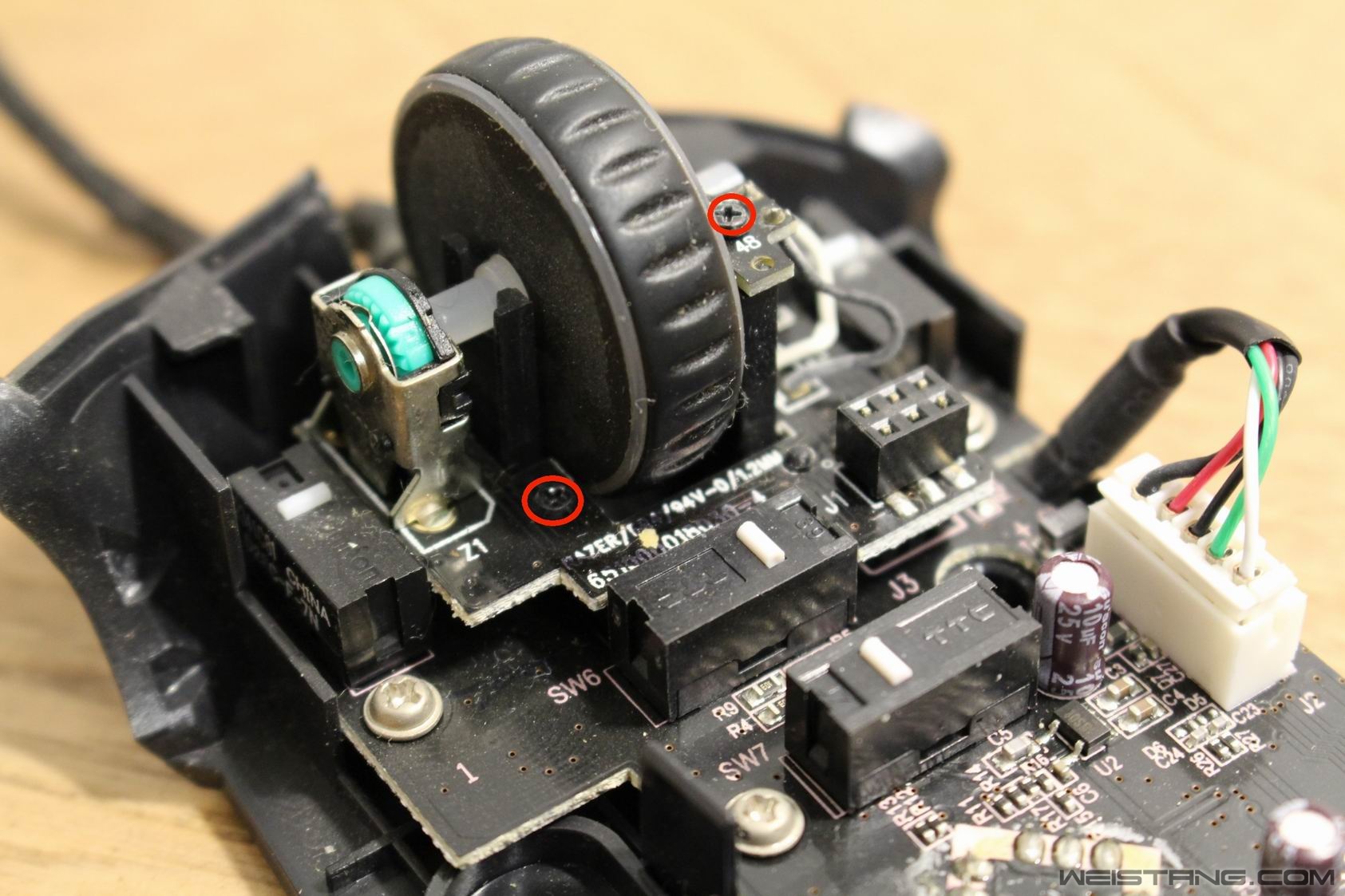

在这里主板分为上下两层结构,这里标记的两颗螺丝位置就是固定上主板的螺丝,拆掉
以后上板才能拆卸下来。

调整大小 12.JPG

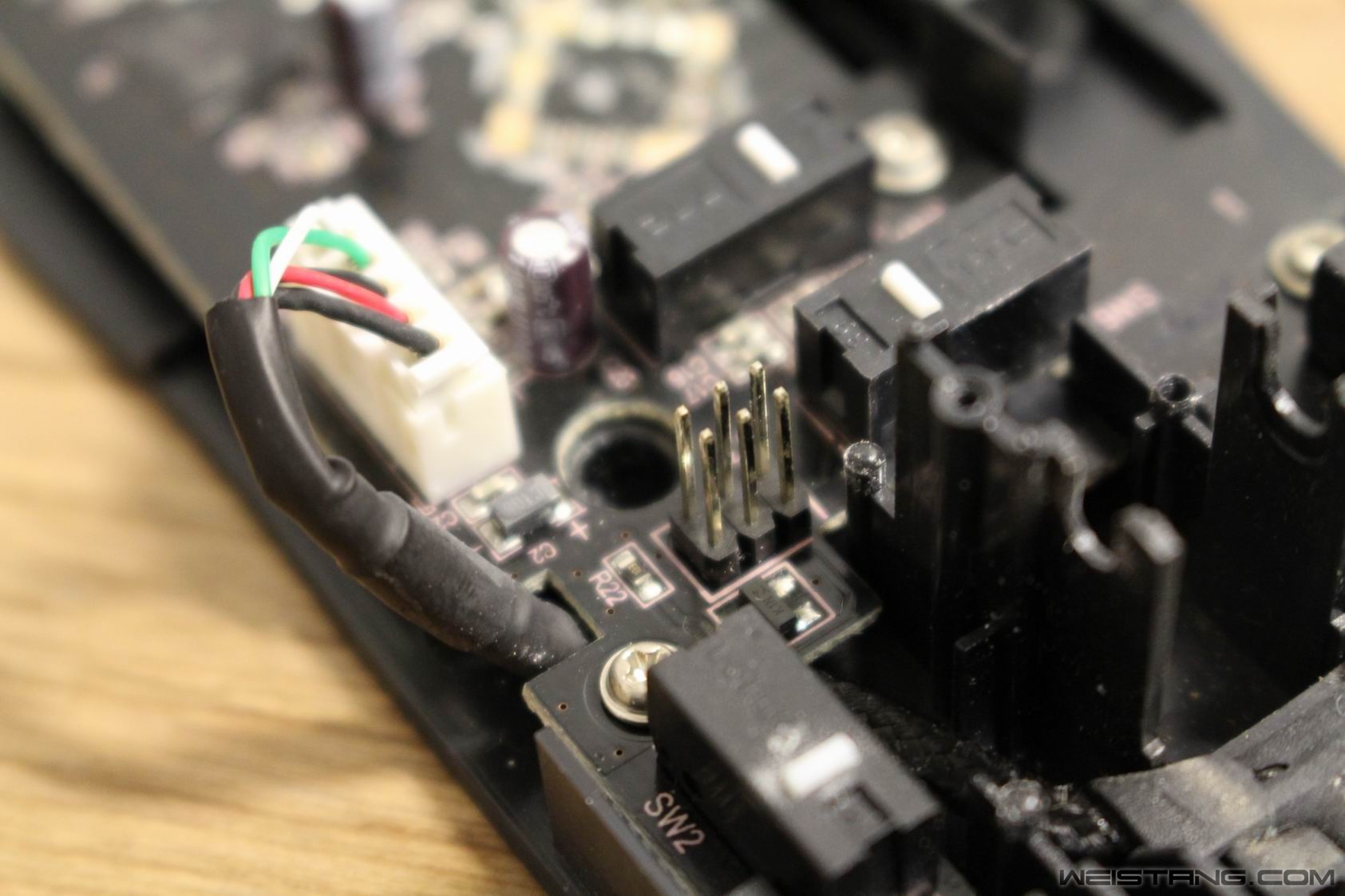

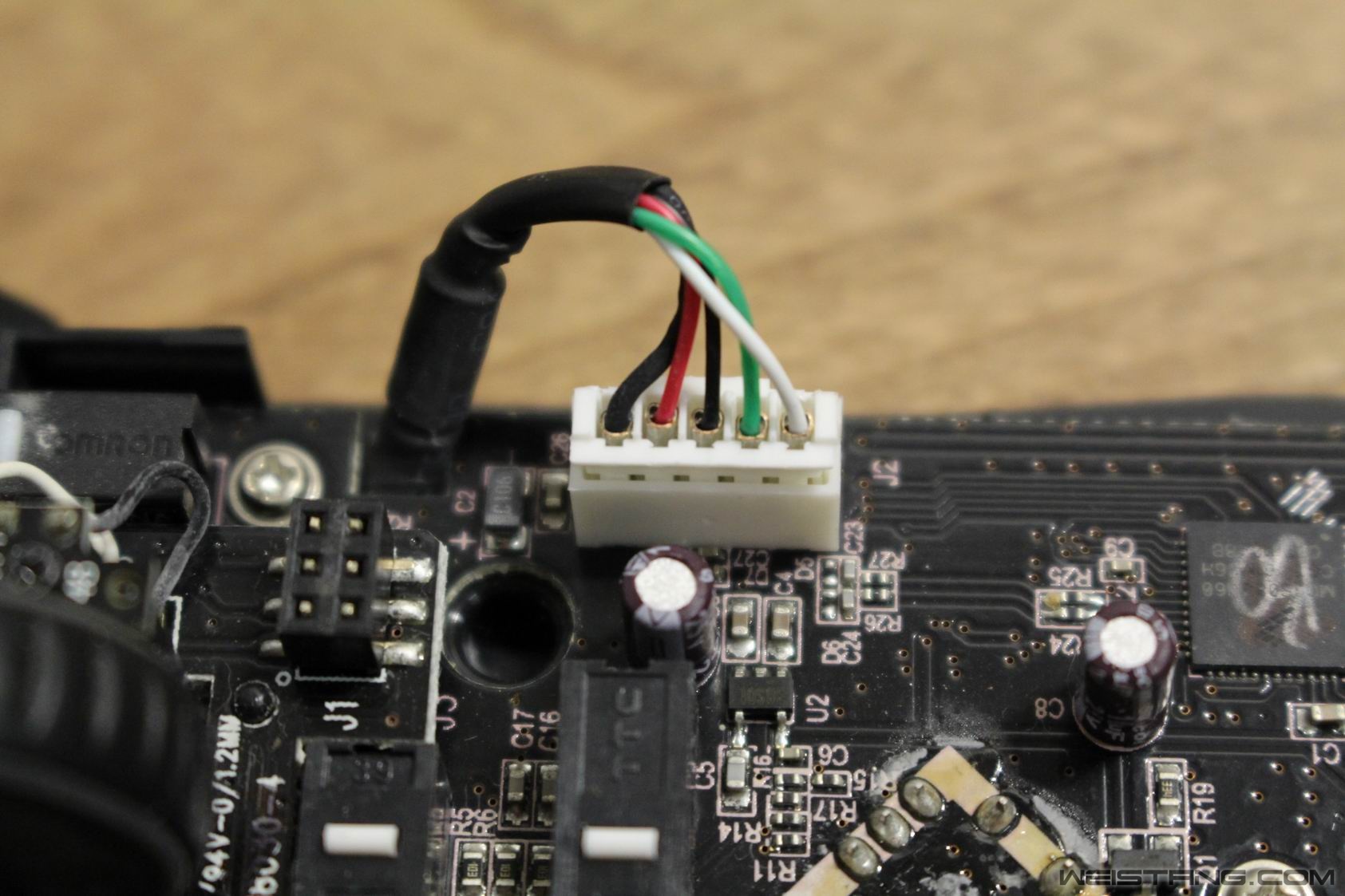

鼠标线是通用插口设计。

调整大小 13.JPG

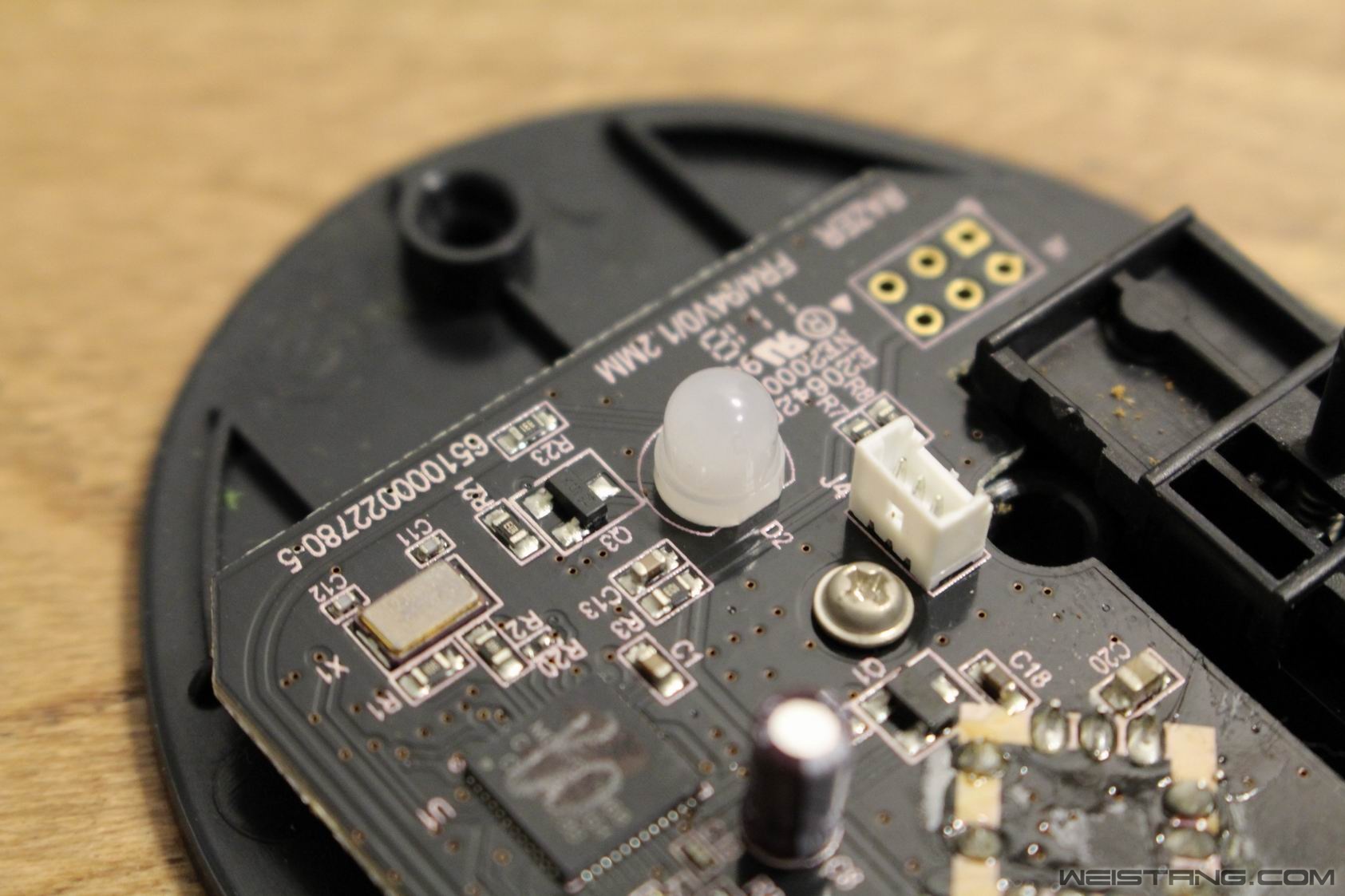

尾部LED灯特写。

调整大小 14.JPG

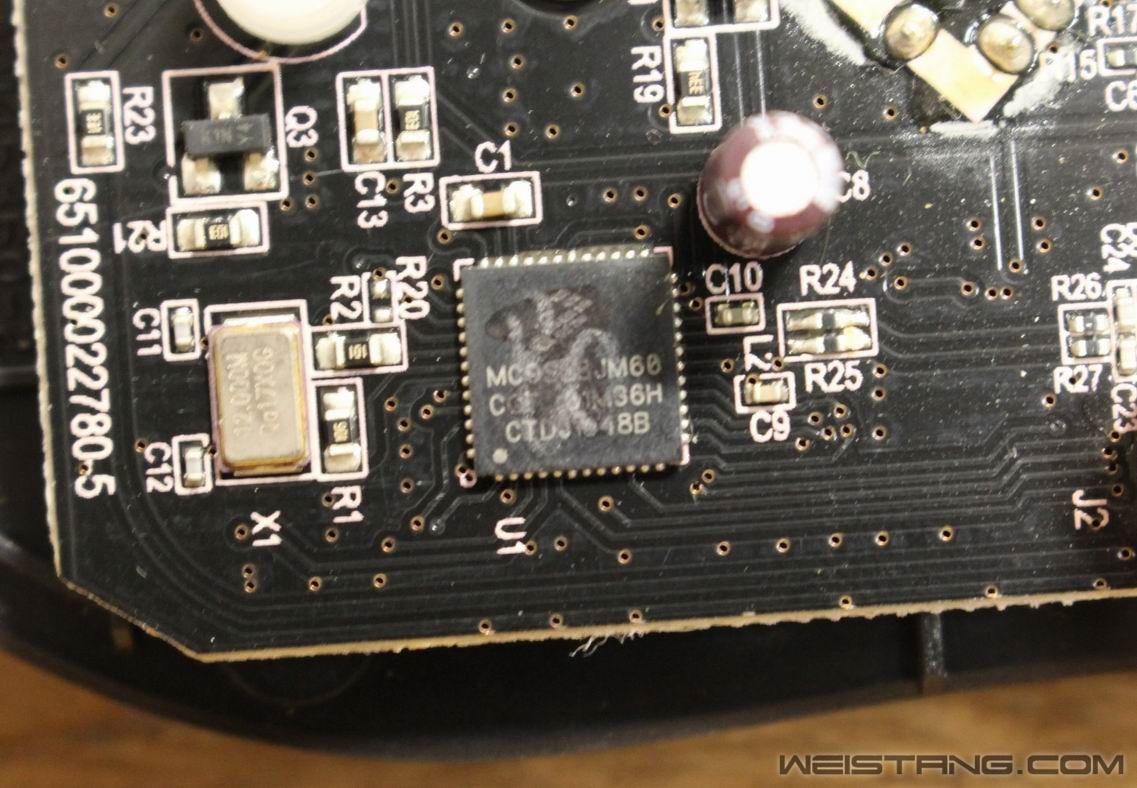

主控特写,这里主控上的文字都被涂抹的看不清楚了。

调整大小 15.JPG

调节侧键位置的移动开关槽。

调整大小 16.JPG

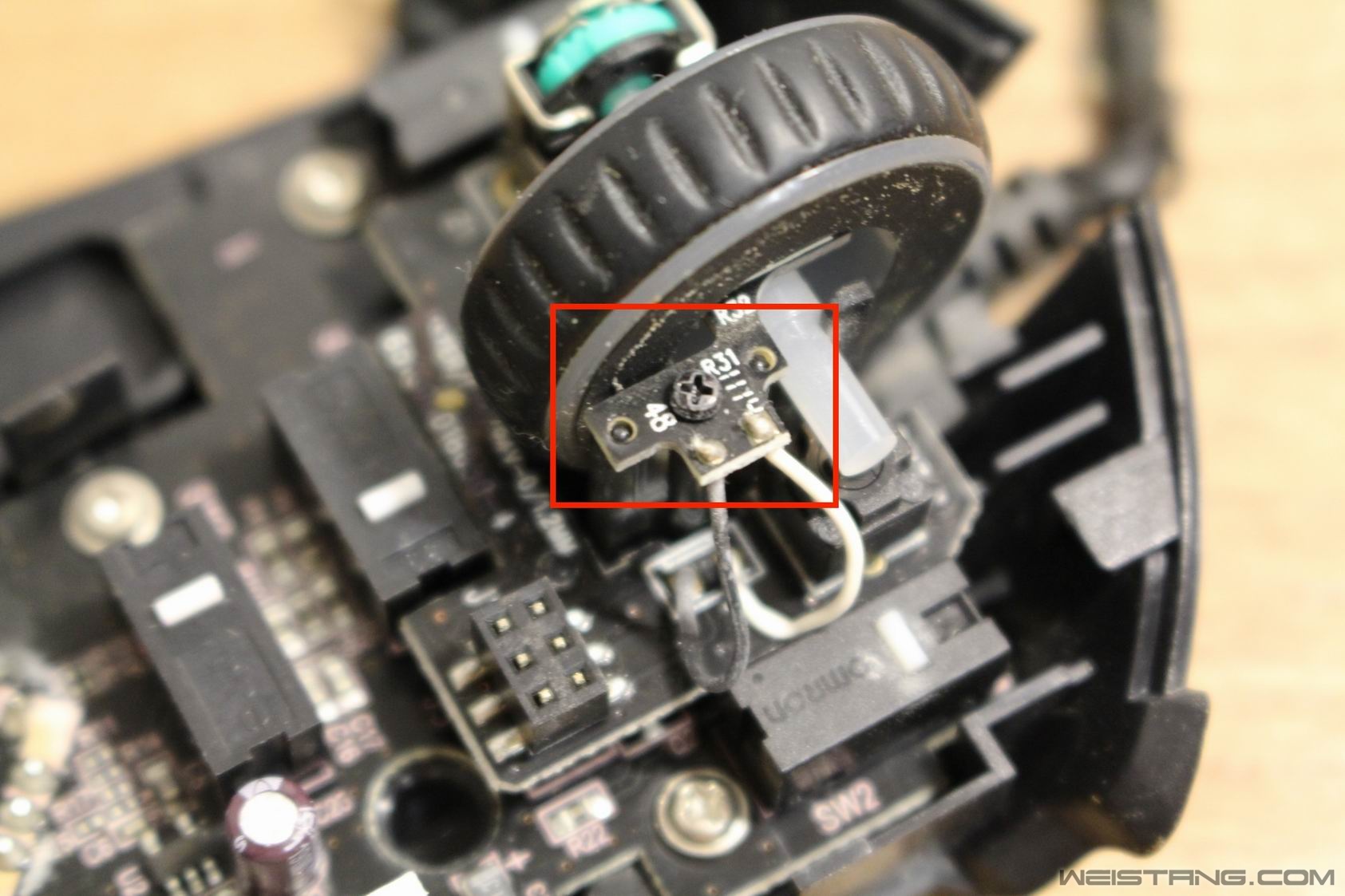

滚轮灯光还是用的嵌入式发光设计,这里标记的螺丝就是固定这个小PCB板子用的。

调整大小 17.JPG

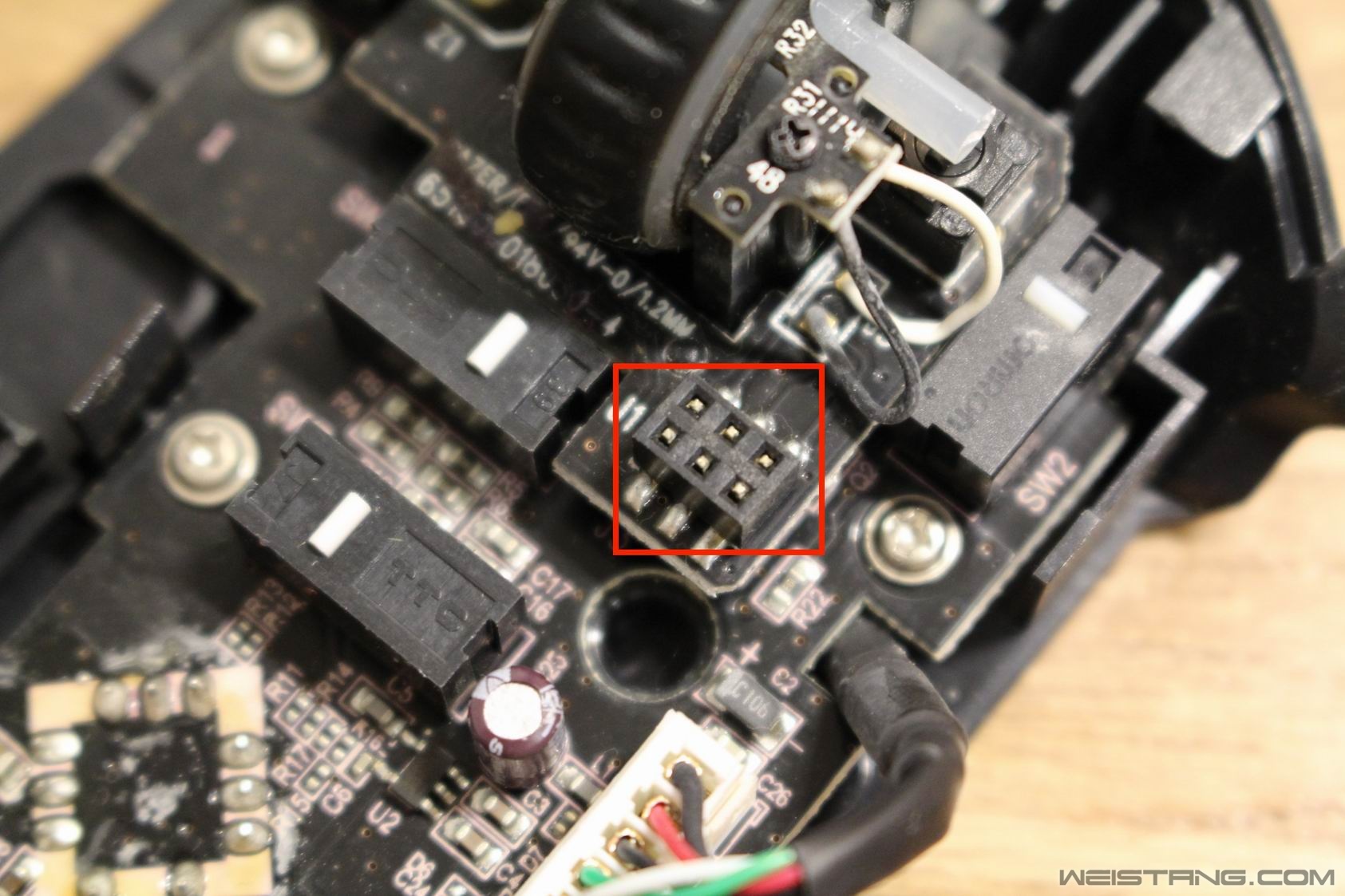

上板与下板连接的六根对穿针插槽,这不禁让我想起了G400的设计,也是这种解决方案。
调整大小 18.JPG

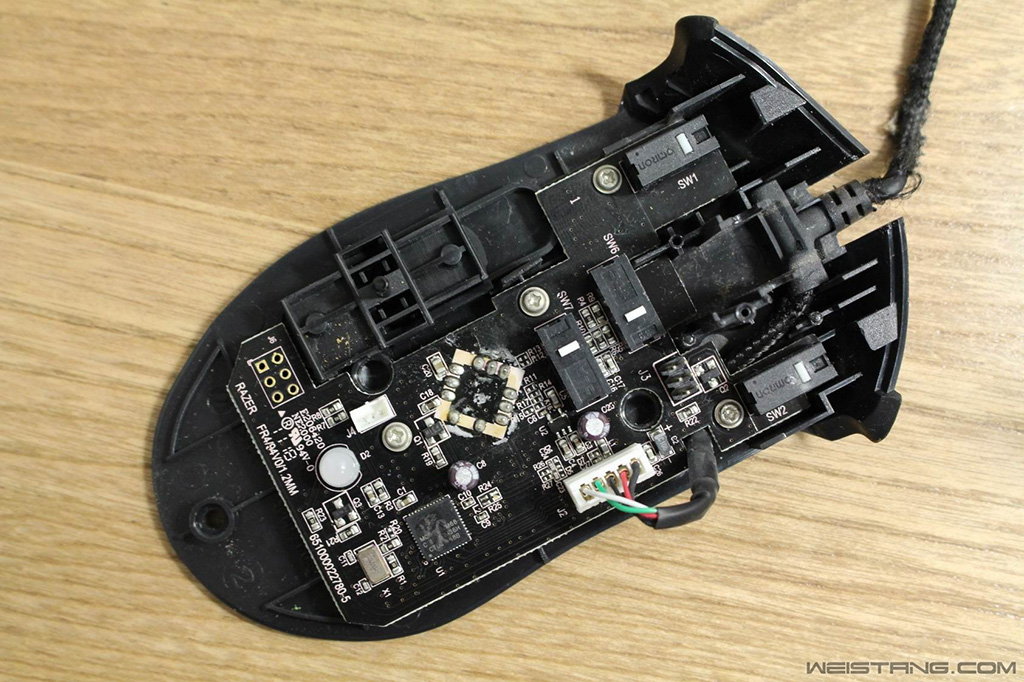

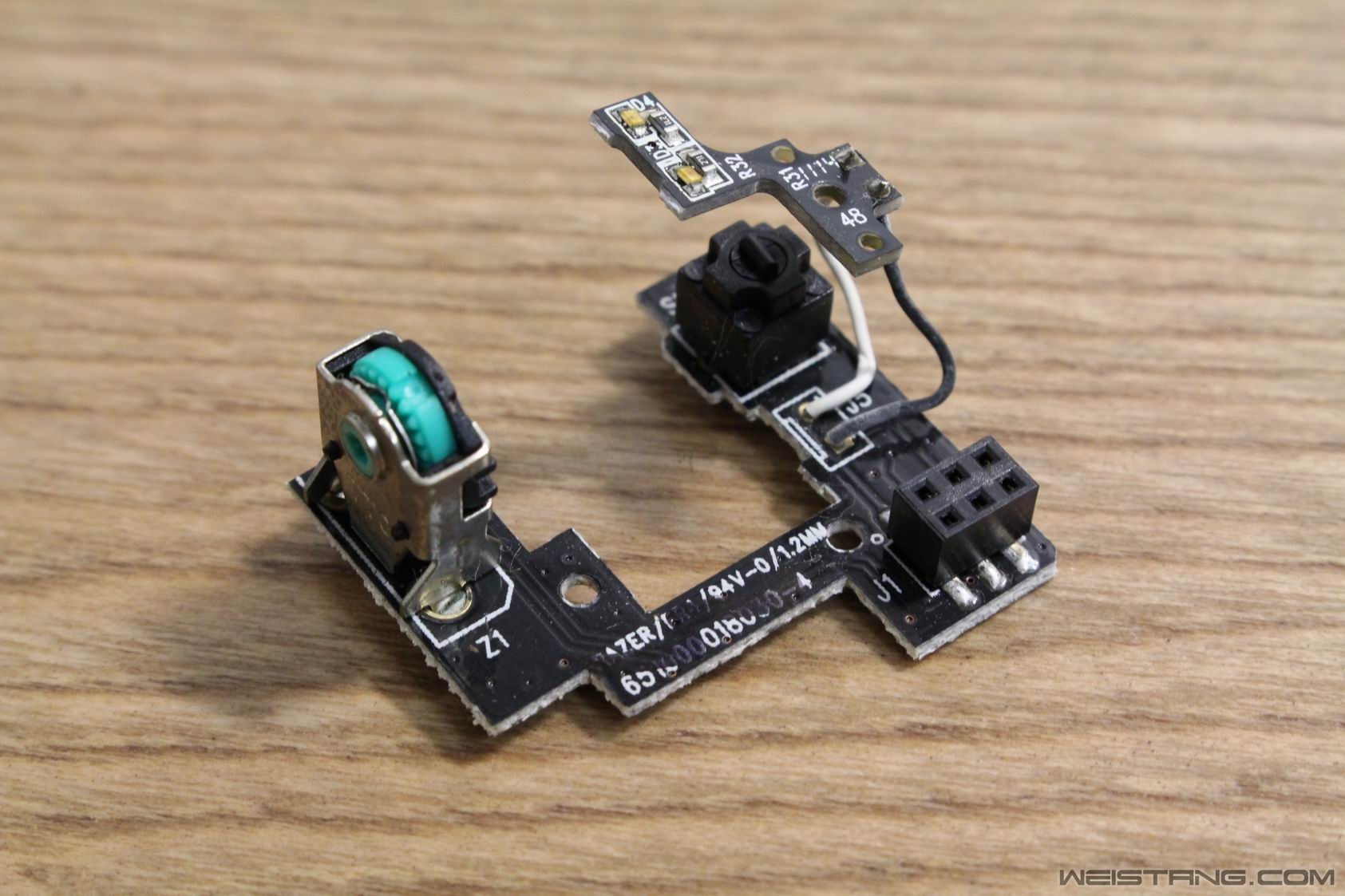

上板拆掉后的特写。

调整大小 19.JPG

连接上板的六根插针。

调整大小 20.JPG

鼠标下板特写,拆掉固定下板的四颗螺丝板子就彻底下来了。

调整大小 21.JPG

调整大小 22.JPG

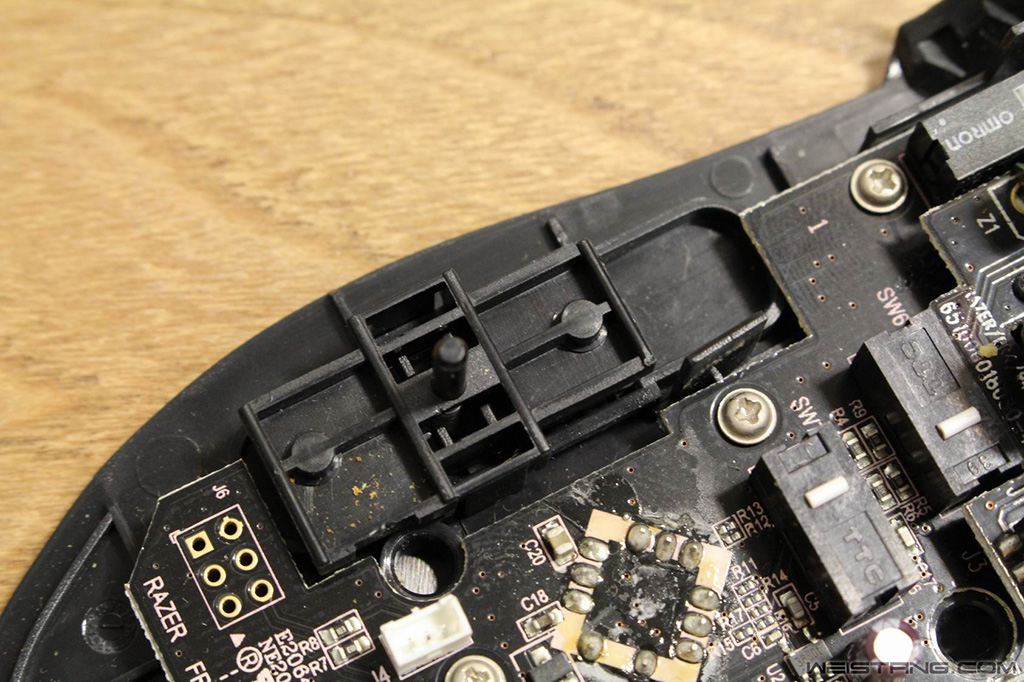

主板特写,能看出微动的焊点很小,所以应该是小焊盘设计,在这里如果换微动要注意。

调整大小 25.JPG

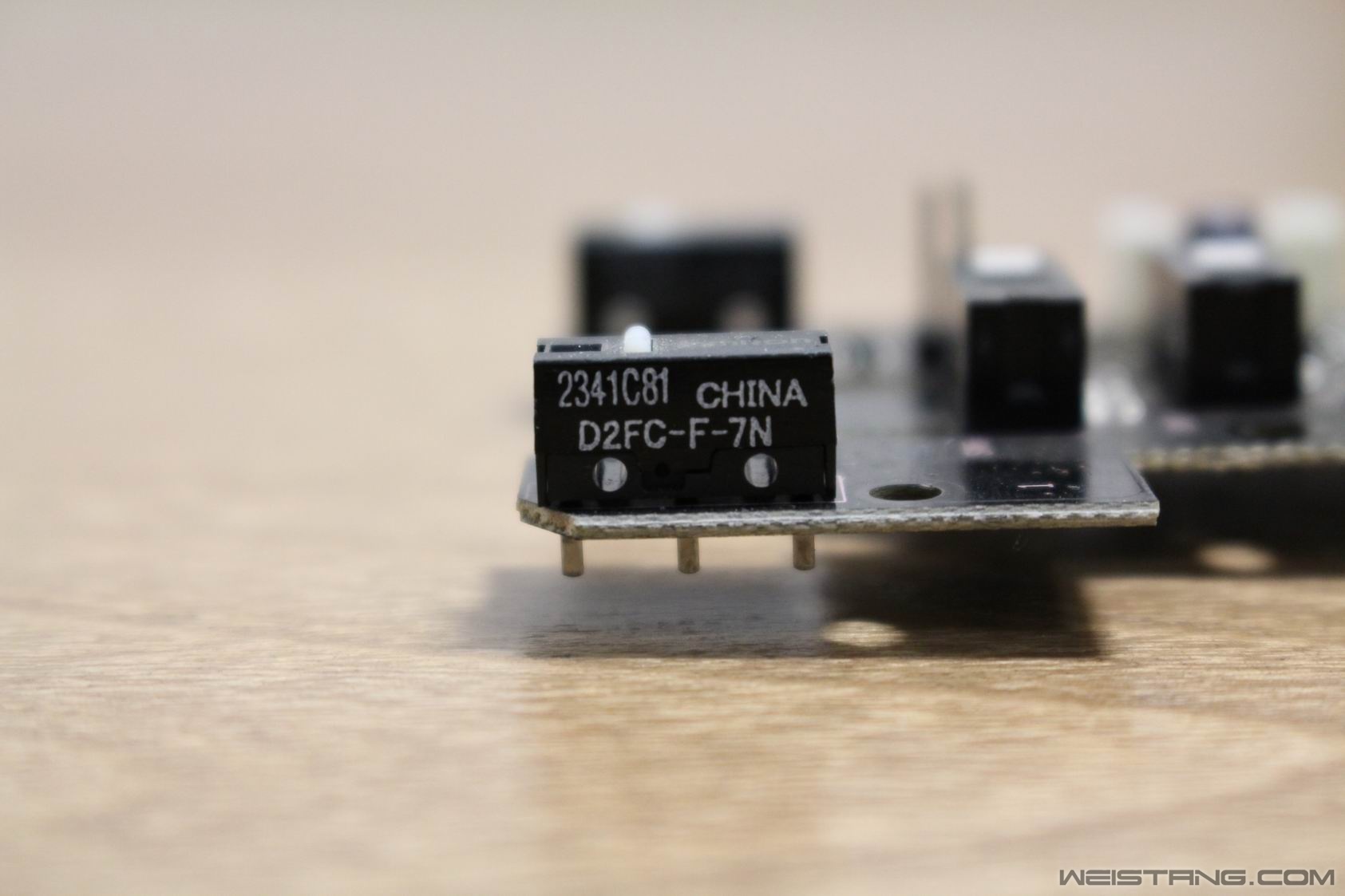

鼠标微动特写。

调整大小 23.JPG

鼠标线的T型卡槽。

调整大小 24.JPG

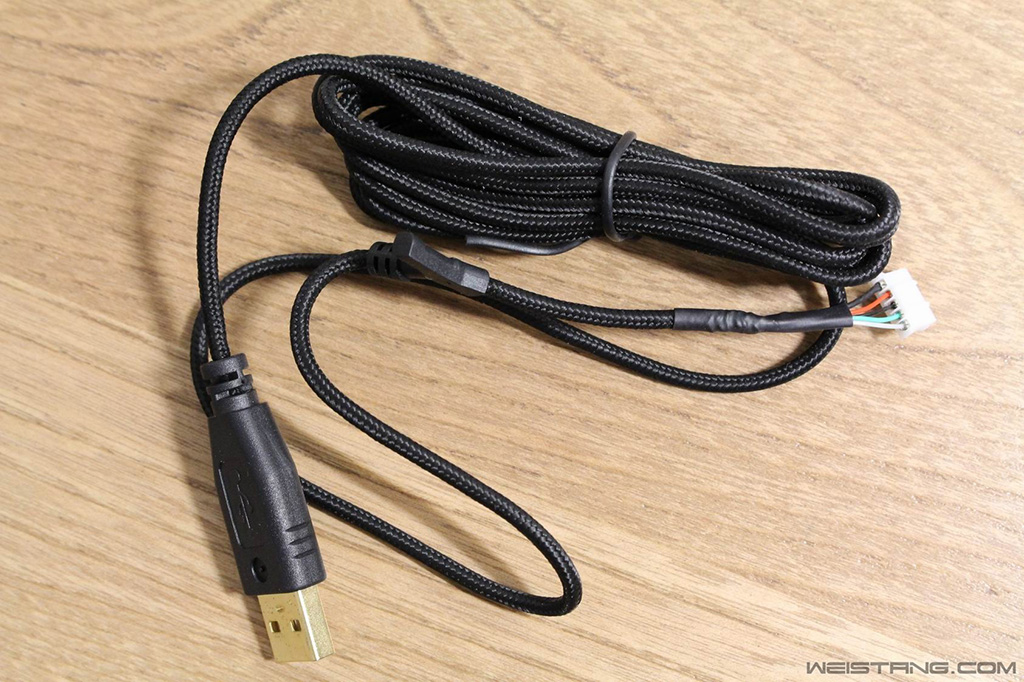

我们将新线换上,高仿的线,做工不错。线序都是提前改好的,所以这里省了改线序的
活。

调整大小 fff.JPG

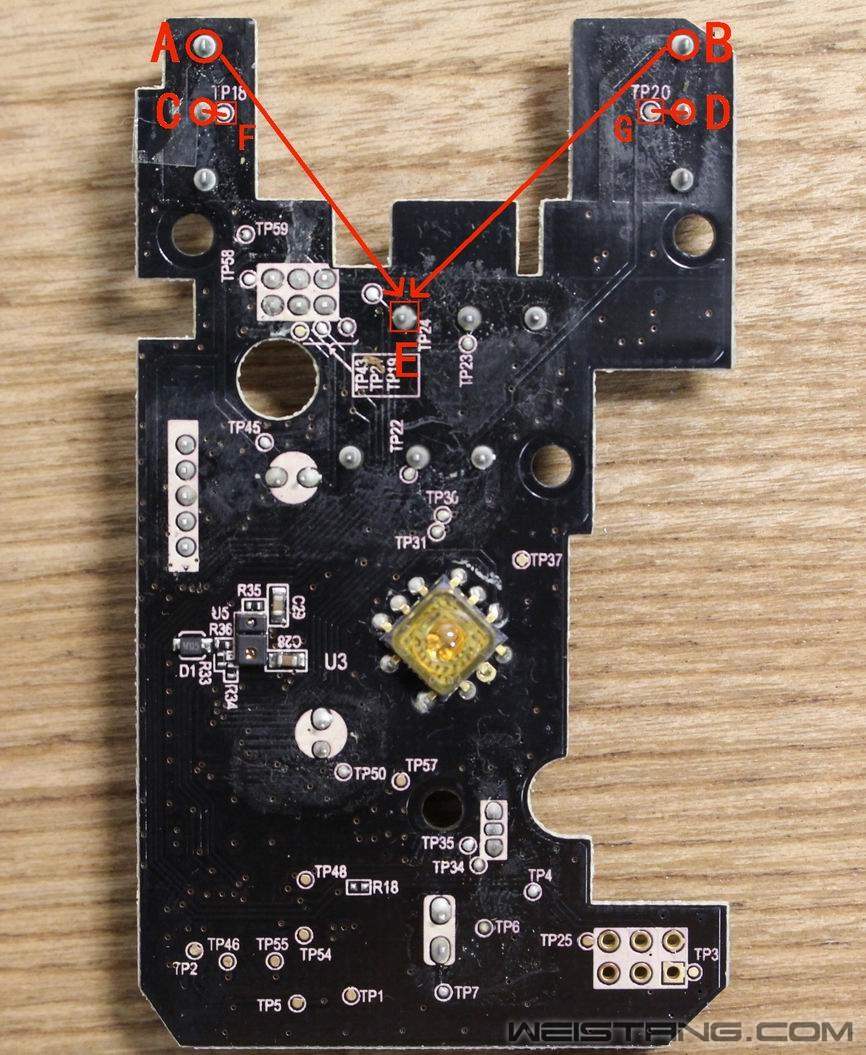

最后送上飞线图,A点和B点飞线到E点上,C点飞线到F点,E点飞线到G点上。最后要多说
一句的是,上壳装回去的时候回比较麻烦,壳前端左右两个卡槽不好插进去,所以这里
千万不好用大力避免造成损伤。
