客制化键盘套件——MiNi

2015-7-22 22:03| 发布者: 大胖鸟| 查看: 2435| 评论: 56|原作者: 寂静悲伤|来自: www.weistang.com

摘要: 讲到金属的机械键盘,很多人会想到韩国的客制化机械键盘套件,其中就包括KBD工作室的Kmac系列,楼主一直很喜欢Kmac系列的Kmac MiNi,可惜KBD工作室已经解散了,二手收到的也是已经组号的Kmac MiNi,完全失去了客(qi ...
      讲到金属的机械键盘,很多人会想到韩国的客制化机械键盘套件,其中就包括KBD工作室的Kmac系列,楼主一直很喜欢Kmac系列的Kmac MiNi,可惜KBD工作室已经解散了,二手收到的也是已经组号的Kmac MiNi,完全失去了客(qi)制(shi)化(jiu)(shi)(mei)(qian)。

然后就有了自己搞一个MiNi的想法了。


     当然楼主不会CAD,也不懂PCB设计,只好求助于好友帮忙了,这个时候就找到了好友1.png2.png来帮我的忙了。


首选找到了2.png帮我设计了Pcb,当然还要Pcb还要画图,打样,做固件,TKG,于是有了样板。



Pcb三维图画完以后就开始打样,有了实物的样板之后,再设计壳子。Pcb的打样完成,这个时候就要找1.png帮设计壳子了。 由于定位板固定在下壳,所以上下壳分体结构。百般催促下便有了设计图,当然只是停留在CAD图纸上的。


3D效果图,然后准备打样。





经过大概一个礼拜,小样出来了,光线的关系,小样颜色有些怪偏白。


7075硬质阳极,铝原色阳极 红色定位板



小样和Pcb完成之后,合体成功,虽然外壳还有些小bug,比如边角太锐利等微瑕疵。之后就是正式加工,一路等等等,玩客制化键盘就是一个字等,终于2个月后收到了自己的MiNi。



首先是Pcb,上灯位,不过没有焊接二极管和贴片电阻 需要自己焊接,手残党的悲催。

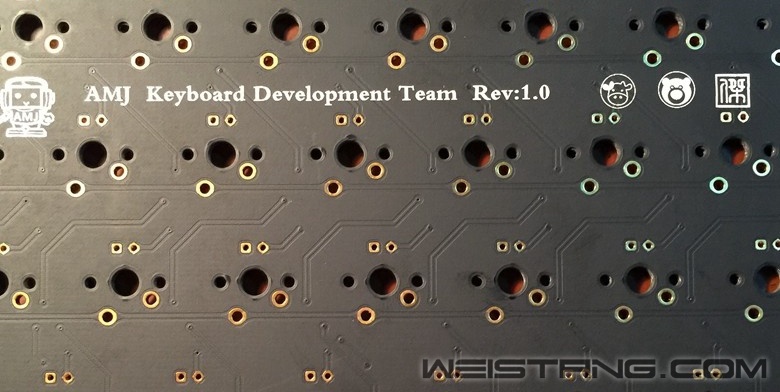

AMJ Team


背后的特写 基本是空的 都得自己焊接



就是这种很小的二极管



黑色一段为负极,对着三角形的尖端。




二极管贴完,眼睛啊花了。



之后就是贴电阻,和二极管不同的是电阻不分正负极,不过图片没拍。

接着就是外壳,7075硬质阳极,选的是钛色,不过实物变成了灰蓝色,都是碎料膜。

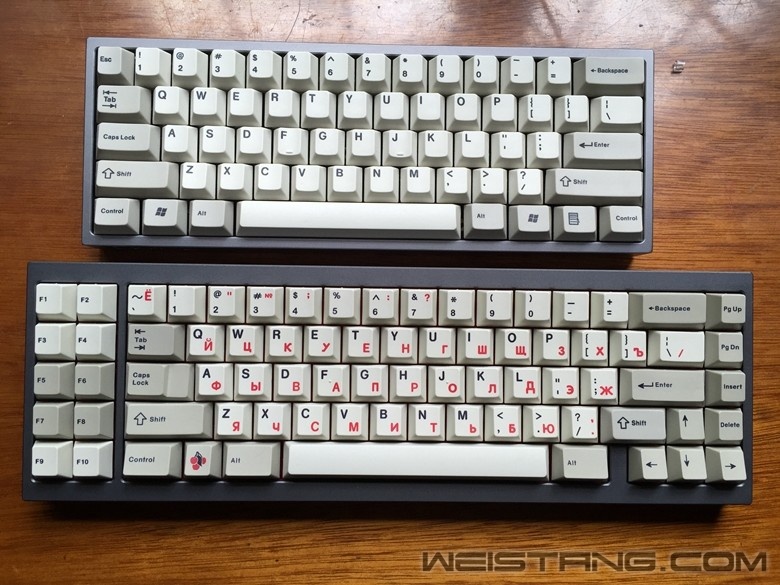

然后简单的一个合体,和钛色的60比显的特别蓝。




之后就是上轴,这次选择的是茶轴,白色轴纸,冰蓝灯,Gateron高分子透明轴盖,Cherry拆机卫星轴。




开轴盖,用自制的开轴神器,别针



上白色轴纸

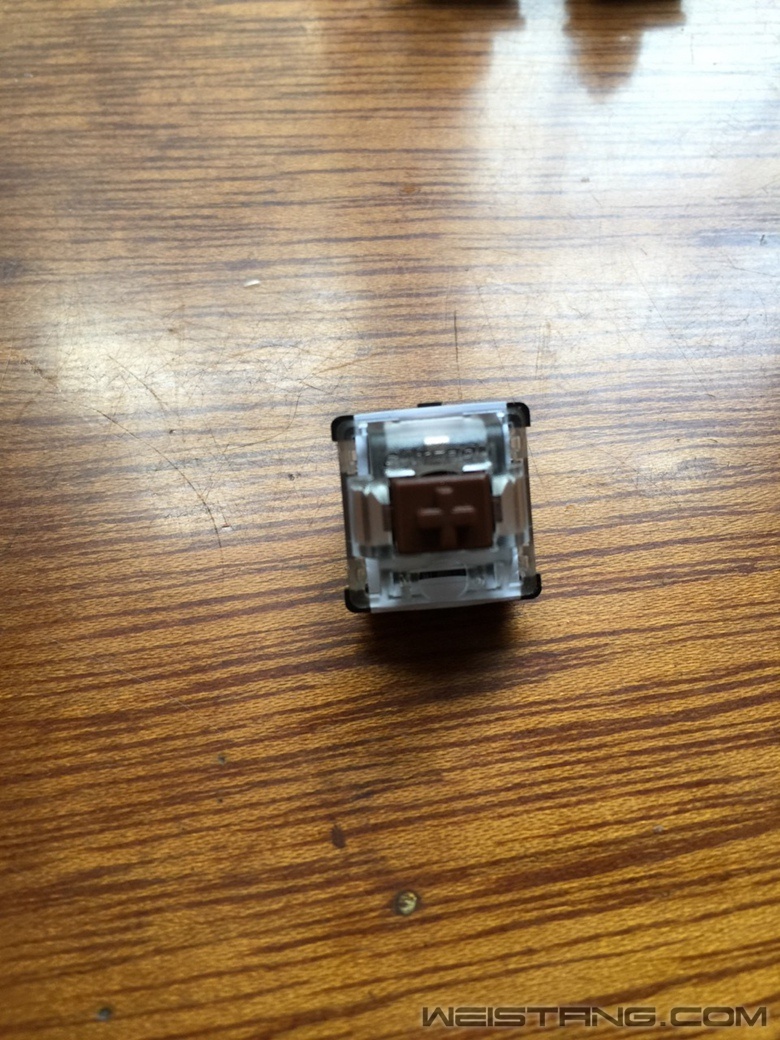

换Gateron的透明轴盖



特写



先上卫星轴

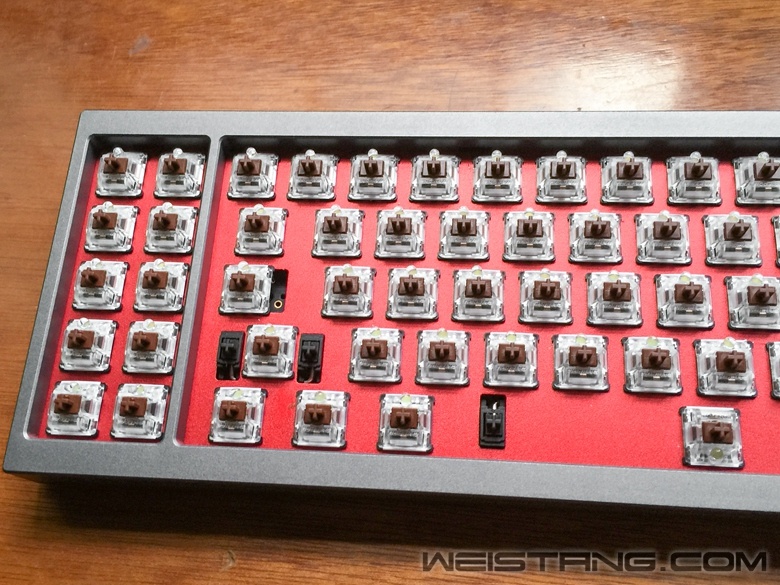

上轴,轴和板子卡在一起,不过上之前先要试一下卫星轴的顺畅程度,俗称打磨,否则焊住以后拆轴相当困难。



焊轴,渣焊点




之后就是上灯了,不过没拍图片。


灯焊完以后就是合体啦

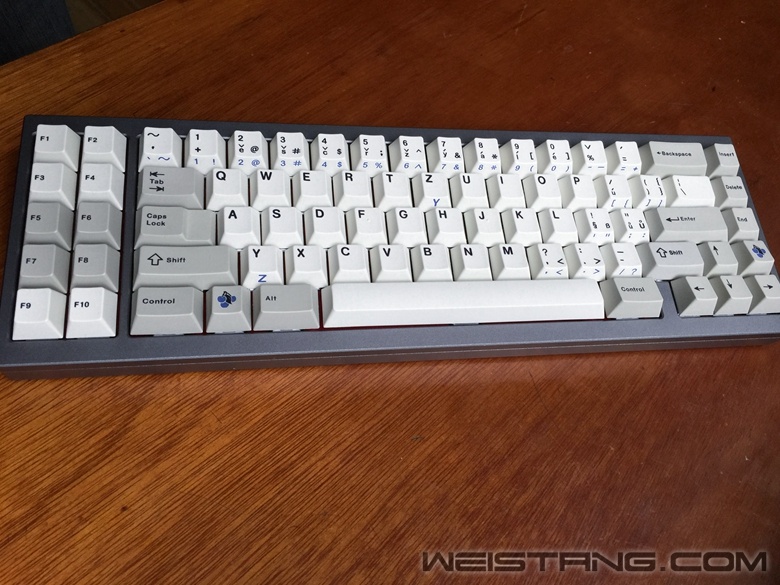

键帽选择了BSP孔雀和BSP俄文,似乎孔雀配蓝色更加合适。

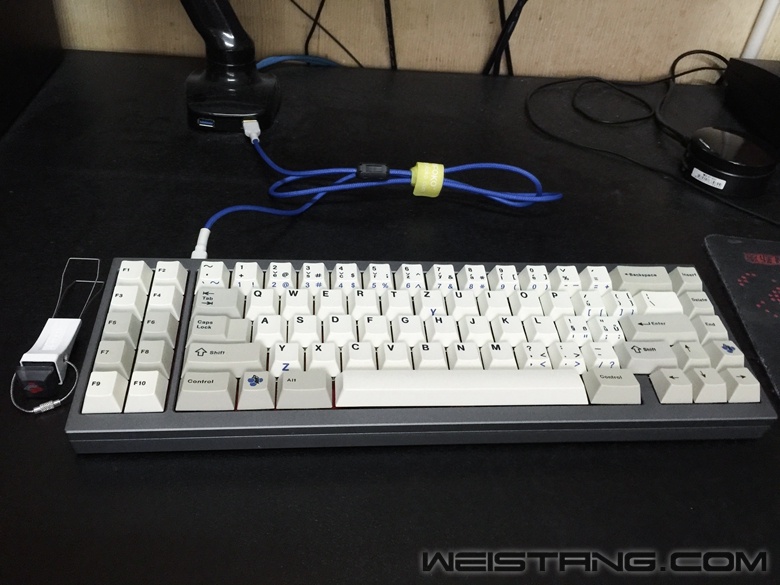

黄色的线和孔雀,似乎缺一条大鸟定制线。




F区MiNi比较高,最好选择还是DSA键帽




蓝色樱桃

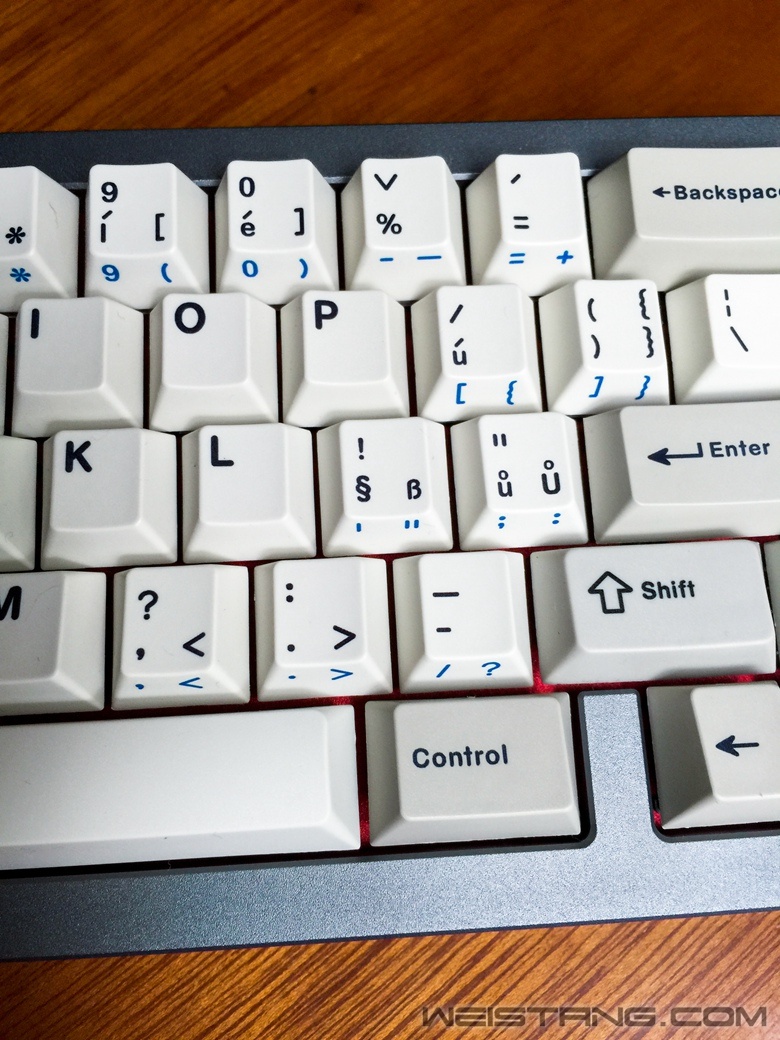

俄文字根



俄文和菜菜灰白黑 都是热升华

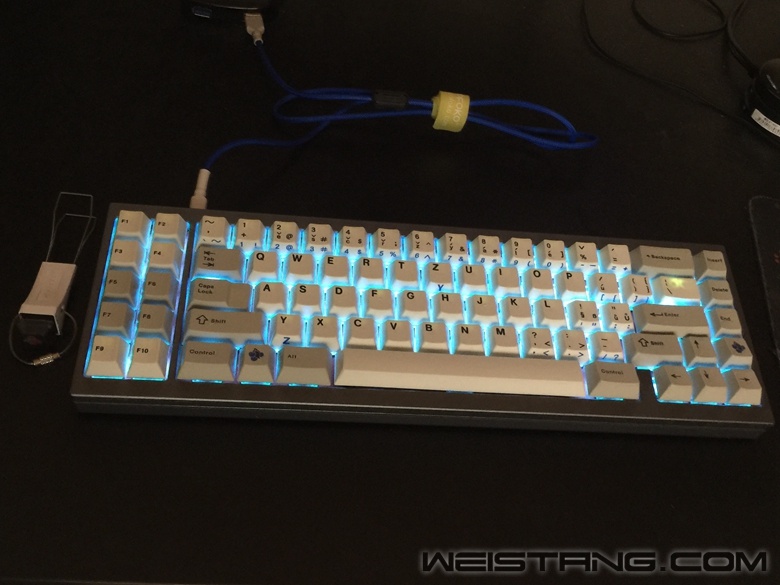

冰蓝灯 蓝色线配灰蓝色MiNi



冰蓝灯 配孔雀



折腾结束,谢谢观赏。
