好久没发维修贴了,这次来个雷蛇地狱狂蛇2014版的维修案例,希望给大家修鼠标提供点素材。

调整大小 01.JPG

来个鼠标全貌吧,其实挺不待见2014版狂蛇的,就是因为这货被云驱动了。

调整大小 02.JPG

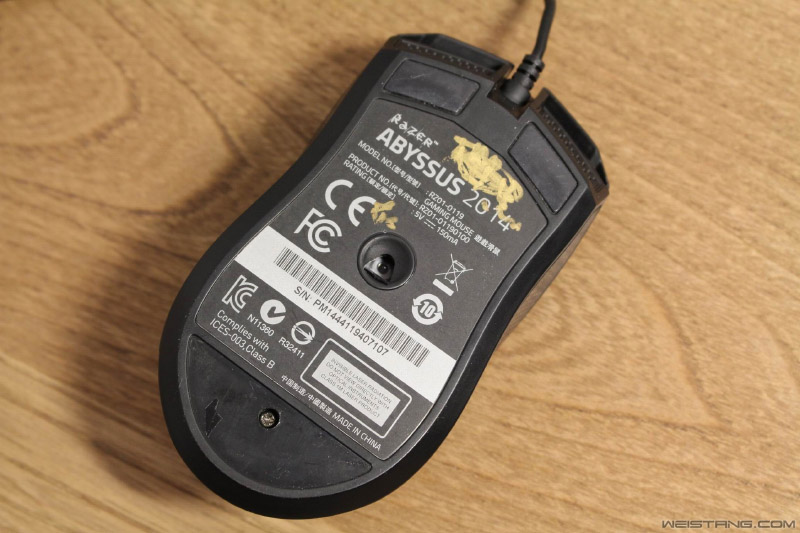

底部特写,拆解很简单,大脚贴下面就一颗螺丝。

调整大小 03.JPG

调整大小 05.JPG

内部特写。

调整大小 06.JPG

上壳的大配重,这种配重安装的解决方法最早在那伽上用到过,鼠标千万别摔,不然固定配种的塑料柱容易碎。

调整大小 04.JPG

光学芯片特写。

调整大小 07.JPG

上壳的按键柱有贴胶带加厚的痕迹。

调整大小 08.JPG

通用尺寸的接线卡槽,方便自己更换鼠标线。

调整大小 09.JPG

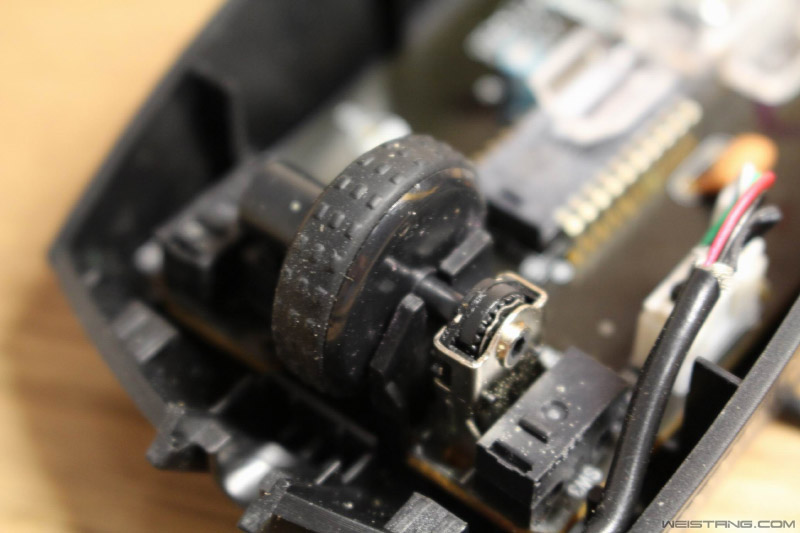

带有凸点的滚轮,看着挺难看,不过用起来手感还不错。

调整大小 10.JPG

电路板特写,有拉锡焊接的痕迹。应该左右键微动的三个焊盘全都脱落了。

调整大小 11.JPG

鼠标的主要问题是左键失灵,来个左键焊点的特写。

调整大小 12.JPG

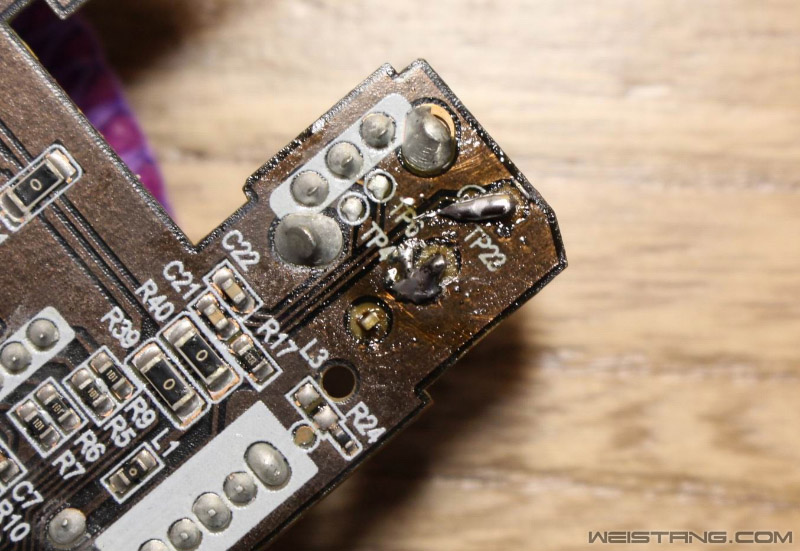

我们将焊点进行清理,这里能看清楚线路的走向和问题的所在了,果然焊盘都掉了。焊盘掉了想到用飞线的方法维修是没错的,但是如果断点离焊点比较近,我们可以用拉锡的方法进行焊接,就是将融化的焊锡拖拽成条,沾到断线的点上,另一头沾到微动的引脚上。

调整大小 13.JPG

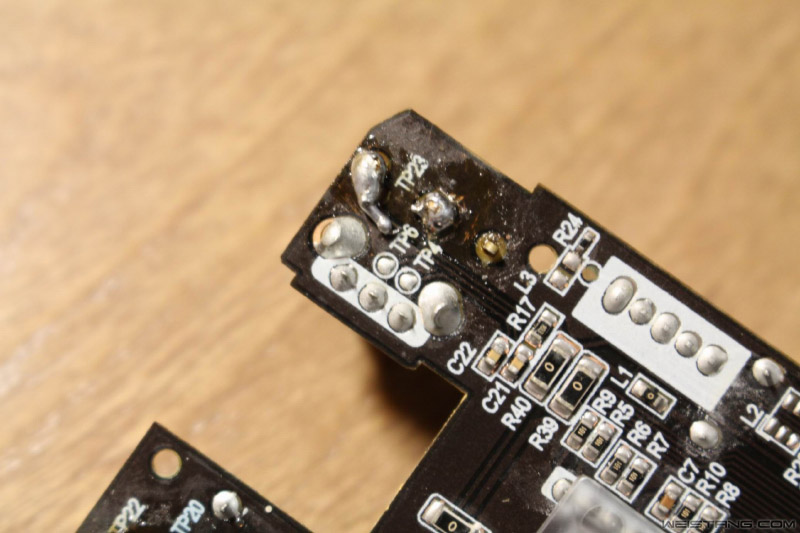

这就是我维修的焊点,经过测试没有问题,微动第一引脚就是拉锡到断点上,第二引脚拉锡到附近的铜板上就行,这里就是做了一个接地的处理。

调整大小 fff.jpg

最后依然做个飞线图给大家,如果拉锡方法你不会玩,那就老老实实飞线吧,注意E点和F点焊点比较小,焊的时候要格外注意。其实鼠标之前的焊接方式是没有问题的,但是依然左键失灵,那肯定是有线路没有连接上,所以维修的时候手头还是最好有个万用表,能测试鼠标焊接处的通断。
