讯景RadeonVII拆解更换硅脂

2019-4-3 22:18| 发布者: 大胖鸟| 查看: 1552| 评论: 37|原作者: 大胖鸟|来自: www.weistang.com

摘要: 对Radeon VII石墨导热垫散热效率质疑的应该不在少数,应该碍于保修,所以目前自行更换硅脂的同学很少。这次就用我手里的这张讯景公版R7来打个样,看看石墨垫更换硅脂后散热到底表现如何。因为不是官方评测,所以内容 ...


对Radeon VII石墨导热垫散热效率质疑的应该不在少数,应该碍于保修,所以目前自行更换硅脂的同学很少。这次就用我手里的这张讯景公版R7来打个样,看看石墨垫更换硅脂后散热到底表现如何。因为不是官方评测,所以内容我们就尽量轻松一些。2年质保5699的价格岂是儿戏,弃保的后果就是容易出现银子打水漂的杯具。






开始说一下本次更换硅脂的方案,硅脂用的是利民TF-X,价格不太好,2g要79,很粘稠的硅脂,强烈推荐R7换粘稠一些的硅脂,主要是石墨垫本身较厚,可能比较稀的硅脂会被压的比较薄,进而引起散热器对GPU芯片的压力不足,当然这可能有点过于严谨。Radeon VII自带的是日立化成的TC-HM03石墨导热垫,标称导热率超过了25,利民TF-X标称导热率是14.3,其实理论上R7的石墨导热垫在稳定性与导热率上已经很不错了,不过考虑散热器均热板的触面铜底并不是镜面,所以一些底座细小的缝隙石墨垫不能完美填充,所以相比来说硅脂会稍好一些,我们肉眼可能看不到散热底座触面的一些缝隙,但就导热介质的稳定性方面,显然石墨垫会更好,好的硅脂在有效寿命上尽管不错,但终究还是不如石墨垫。

个人脑洞的部分就补充道这里,下面开始拆卡,在开拆之前一定要先把显卡拿起来从侧面看一下显卡PCB的弯曲情况,最好留个记录因为后面回装的时候很可能螺丝松紧控制的不好引起PCB的变形,当然有的好的散热器精度确实很高,不太容易出现这种情况,但还是先做到心里有个数。然后观察一下显卡背板固定的螺丝,散热器核心部分的背板螺丝,散热器与挡板固定的螺丝等都在什么位置,如果经验不足的可以先拍个照片,特别是拆下来的螺丝最好按照对应位置先存放好,容易蒙圈的可以把显卡背面带螺丝的照片打印一张出来,然后把拧下来的螺丝对应放在照片上,这样回装的时候就不会蒙圈了。


拧下T8梅花内六星的螺丝后直接可以去下背板



上图是固定PCB与散热器部分的所有螺丝 还有两个是固定散热器与挡板的


  拧螺丝的时候最好留意一下原来螺丝拧的松紧水平,一般的显卡几乎背面同型号螺丝拧的松紧程度都相同,Radeon VII拆解PCB与散热器部分的螺丝刚好都是同样的型号,拧螺丝的顺序我习惯从两边同时开工,中间散热器固定的背板最先打开



顺便看看R7的PCB 松下SPCAP聚合物电容



芯片背面各种滤波的MLCC


  背面和挡板的两颗螺丝拧下来后就可以松动整个散热器了,不过要注意,这时候散热器是取不下来的,但是已经松开了,因为挡板边缘有折弯,会卡住散热器,要向外掰一下挡板,然后才能完全把散热器拿下来,散热器底部有风扇和信仰灯的插头与PCB固定,这个慢慢打开,如果实在是太紧了,可以不打开,找身边人帮你扶一下。



散热器背面 能看到vrm的mosfet部分有对应导热垫



石墨帖导热垫在散热器上的残留



很标准的方形导热垫



PCB部分 做工非常好  Mosfet没有Vega64的IR6894+IR6811金属顶盖骚气



核心残留的石墨导热垫跟散热器部分的刚好可以拼上 并且也覆盖了整个核心以及HBM2显存


  所以我手里的这张Radeon VII核心部分导热垫贴的算是很完美了,如果手里的Radeon VII降压后温度还是很高,那么可能就是导热垫与核心接触有些瑕疵。



用纸巾和酒精把底座与核心擦干净



能看到底座有一些加工的痕迹 肉眼看平整性倒是ok



Vega20核心明显比Vega10小了 多了额外的一组HBM2显存



回顾一下Vega64的Vega10核心

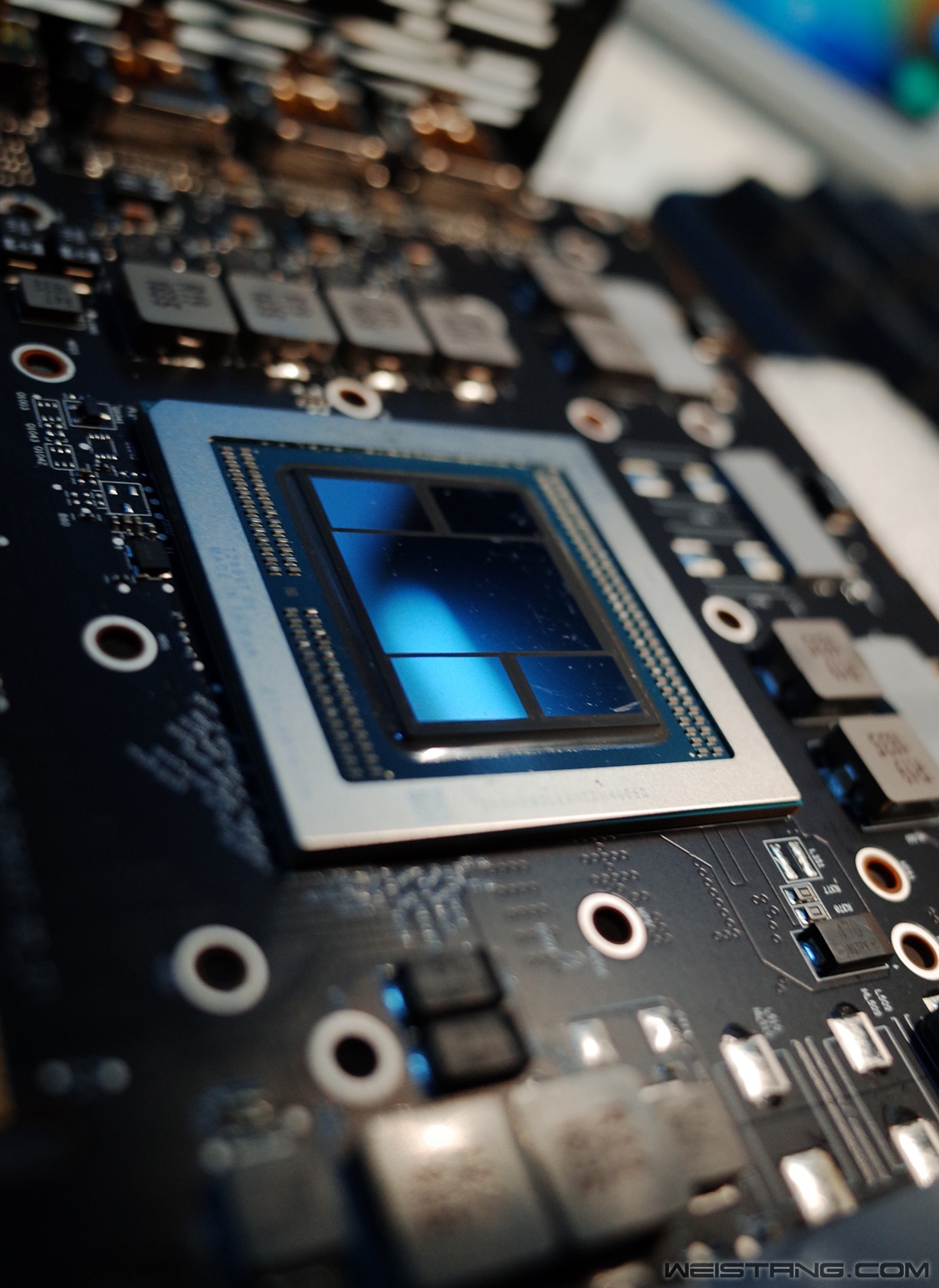

擦干净



涂上TF-X硅脂 考虑之前导热垫会比较厚 所以硅脂我涂的多了一些



很粘稠 剩下靠底座增压来把硅脂压均匀


  回装的时候注意螺丝拧的力度。然后灯光插座有两个,插最靠近PCB尾部的那个,有的是黑色的有的是白色好像,不管什么颜色,插最后面那个就对了,就算插错了装回去的时候在散热器正面也能拔插,需要借助镊子。




内部的基本情况


  ft05后面的穿甲弹用pch温度控制,这样对于Radeon VII来说刚好可以间接实现跟风扇同步,只是750热量很高,显卡第一个风扇的进气温度有点伤。这个时候有的箱子支持显卡转接安装的就会好不少,上下出风口没有遮挡。


  分别对比一下换硅脂前后的温度差异!核心频率默认,电压0.972mV,显存1200MHz,功耗上限拉满,风扇转数2500~2580rpm,穿甲弹660rpm(3小时之后的温度波动),室温23℃,SST FT05机箱


  《全境封锁2》2160p@最高画质
   石墨垫:72℃~74℃
     换硅脂:70℃~72℃


  《只狼 影逝二度》2160p@最高画质
   石墨垫:70℃~77℃
     换硅脂:69℃~73℃

  《3DMark TS》
     石墨垫:64℃
     换硅脂:62℃

     待机
     石墨垫:34℃
     换硅脂:32℃



  最后结论就是如果你手里的Radeon VII不是严重怀疑导热垫接触有问题的话,没必要换硅脂,主要损失2年质保有点难受,不过以后如果过保了,觉得温度不好,或者本身体质不错的话,想调节更静音的风扇策略,更换合适的硅脂确实应该可以带来一些收益的,满载2℃左右的改善,但换硅脂之后能感觉到游戏从轻载到满载时候温度增加的曲线变平缓了一些。
