小米游戏键盘评测和TTC混动轴剖析

2018-10-6 11:25| 发布者: 大胖鸟| 查看: 292| 评论: 43|原作者: aalfz|来自: www.weistang.com

摘要: 小米正式发布了冠以小米之名的新键盘:小米游戏键盘。这次还搞了个事情,和悦米一直以来的轴体供应商TTC共同开发了一款新的轴体“MT轴”并搭载在了最新的这款键盘上。名字从悦米机械键盘变成了小米游戏键盘,虽然还 ...
小米正式发布了冠以小米之名的新键盘:小米游戏键盘。这次还搞了个事情,和悦米一直以来的轴体供应商TTC共同开发了一款新的轴体“MT轴”并搭载在了最新的这款键盘上。名字从悦米机械键盘变成了小米游戏键盘,虽然还是由悦米负责,但是这应该是代表了小米本身对于这款产品的重视(大概吧)。对于新轴体,大力肯定是不能放过的,上市之后第一时间搞了一把来玩一下(工作原因拖了很久没发……),虽然有亮点,但是也发现了很多哭笑不得的事情,接下来我们细细看一下。

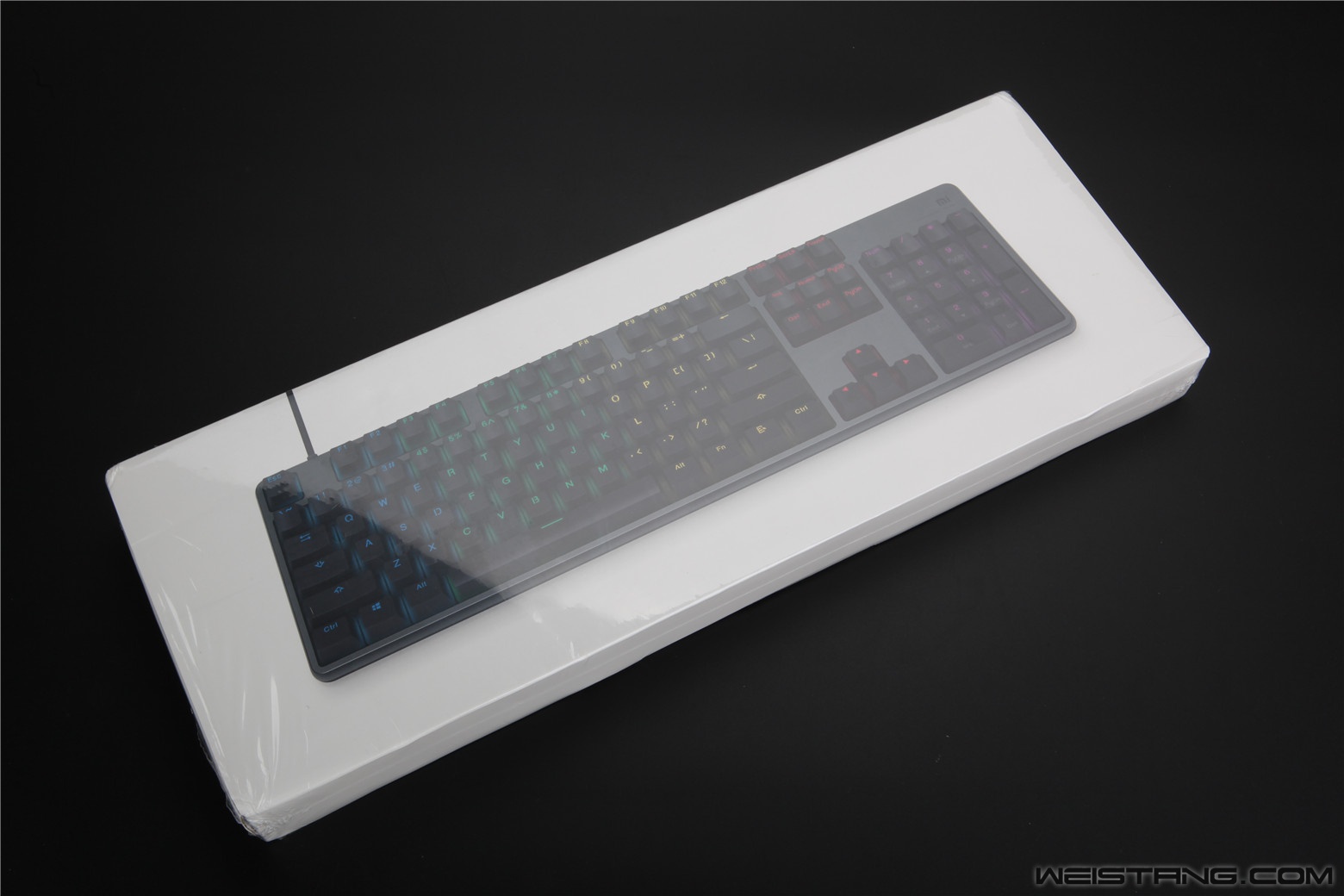

▽白色极简的包装符合小米的风格,表面的透明膜可以避免二手的产生。但是小米官方店的物流也是套了个袋子的运输方式让到手的盒子不是四角尖尖这个我实在是有点不开心。


▽包装背面左下角有产品信息,可以看到产品委托方是小米,但是实际上还是由悦米负责制造的。支持平台只打了Windows10和Mac我很费解啊,难道对于Win7的兼容性这么没自信的吗?

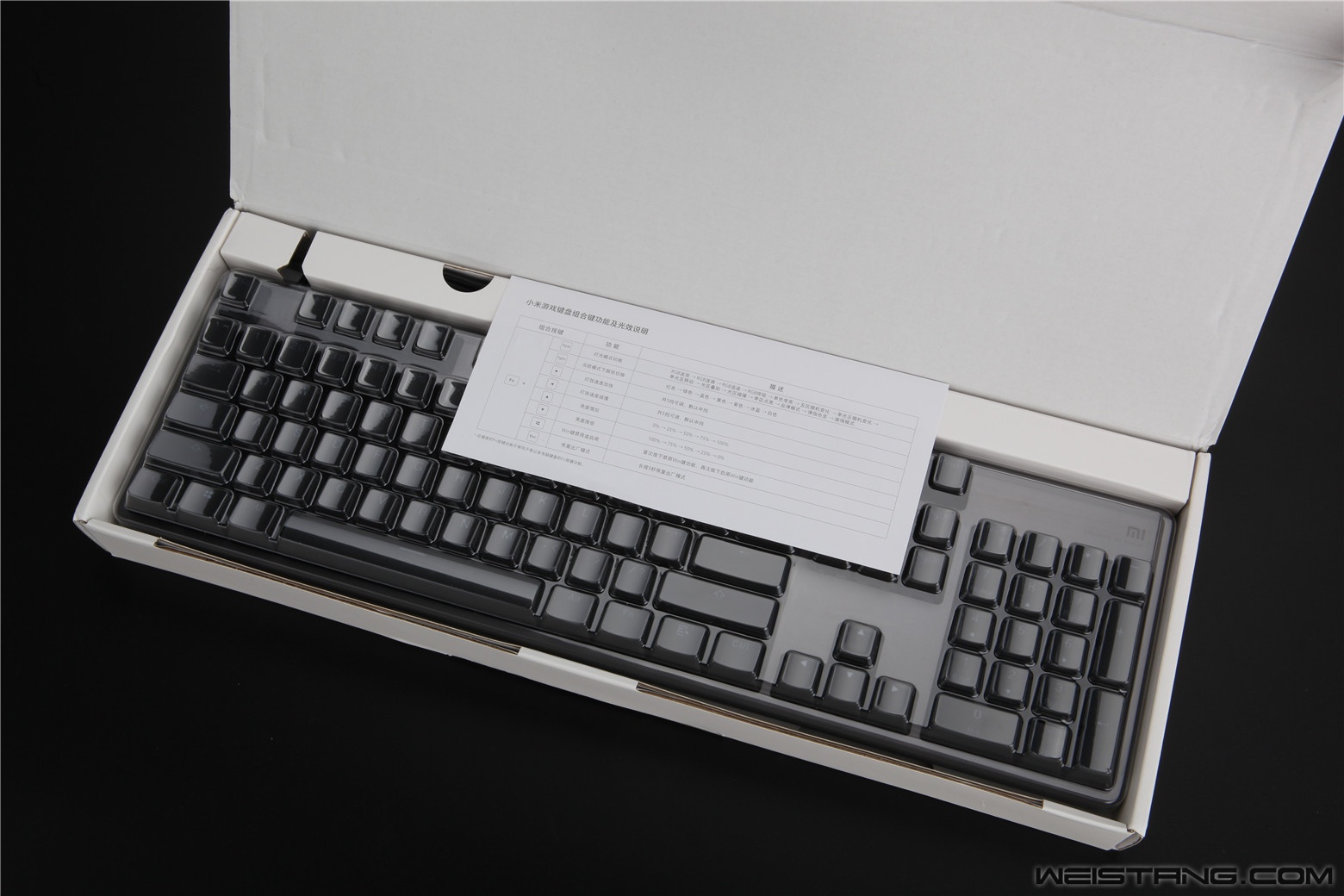

▽打开包装,惊奇的发现居然有吸塑防尘罩,不错不错。说明书上的内容对于一款没有驱动的键盘来说中规中矩了。


▽拿开键盘,嗯?这……这是说明书那刚才的是啥……哦刚才的只是组合键和光效……

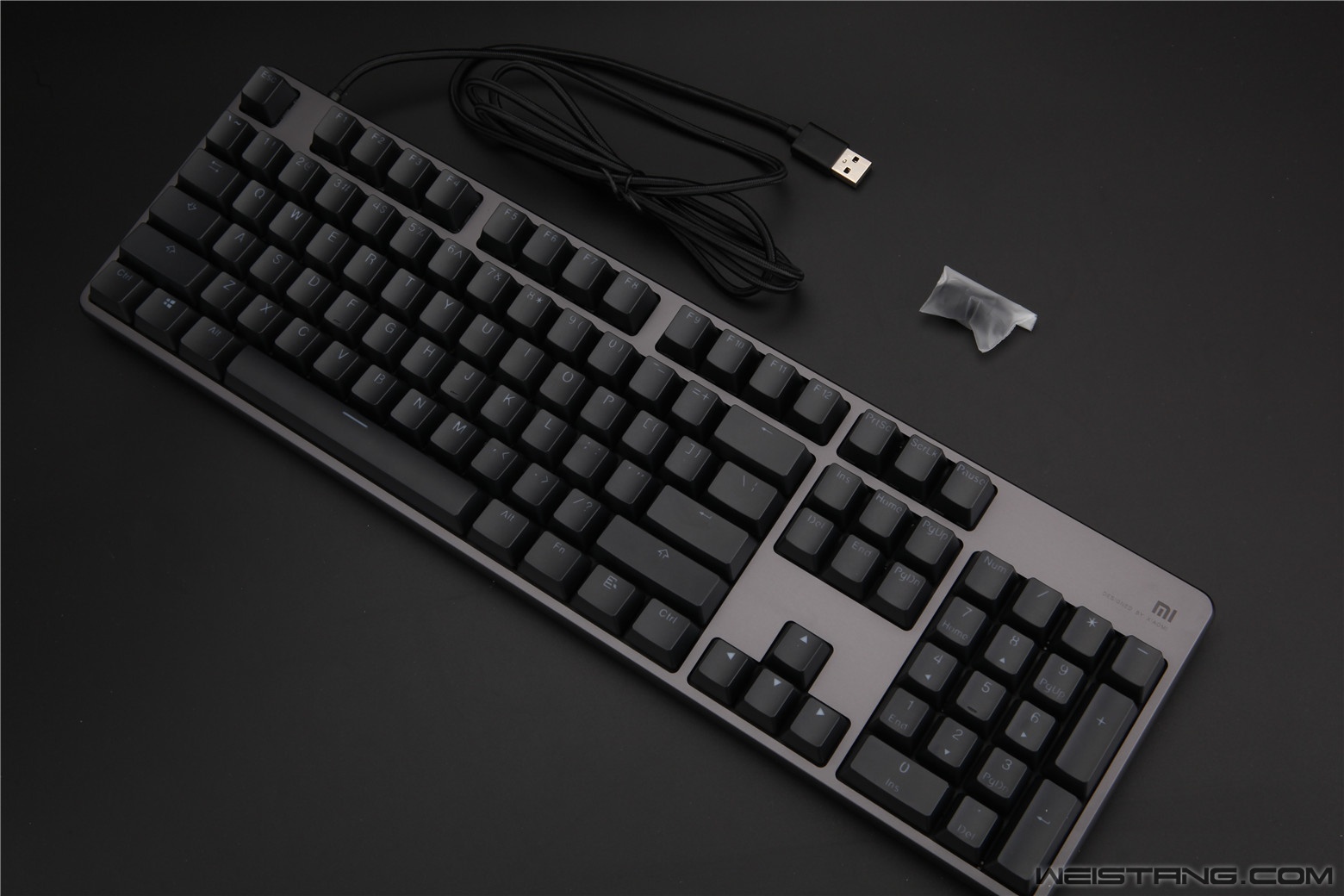

▽包装内的全部内容,就只有一个键盘和一个小袋里装着的两个替换增高脚垫了。省了一般键盘常有的塑胶拔键器和替换键帽,可能小米觉得自己的用户并不会换键帽吧。

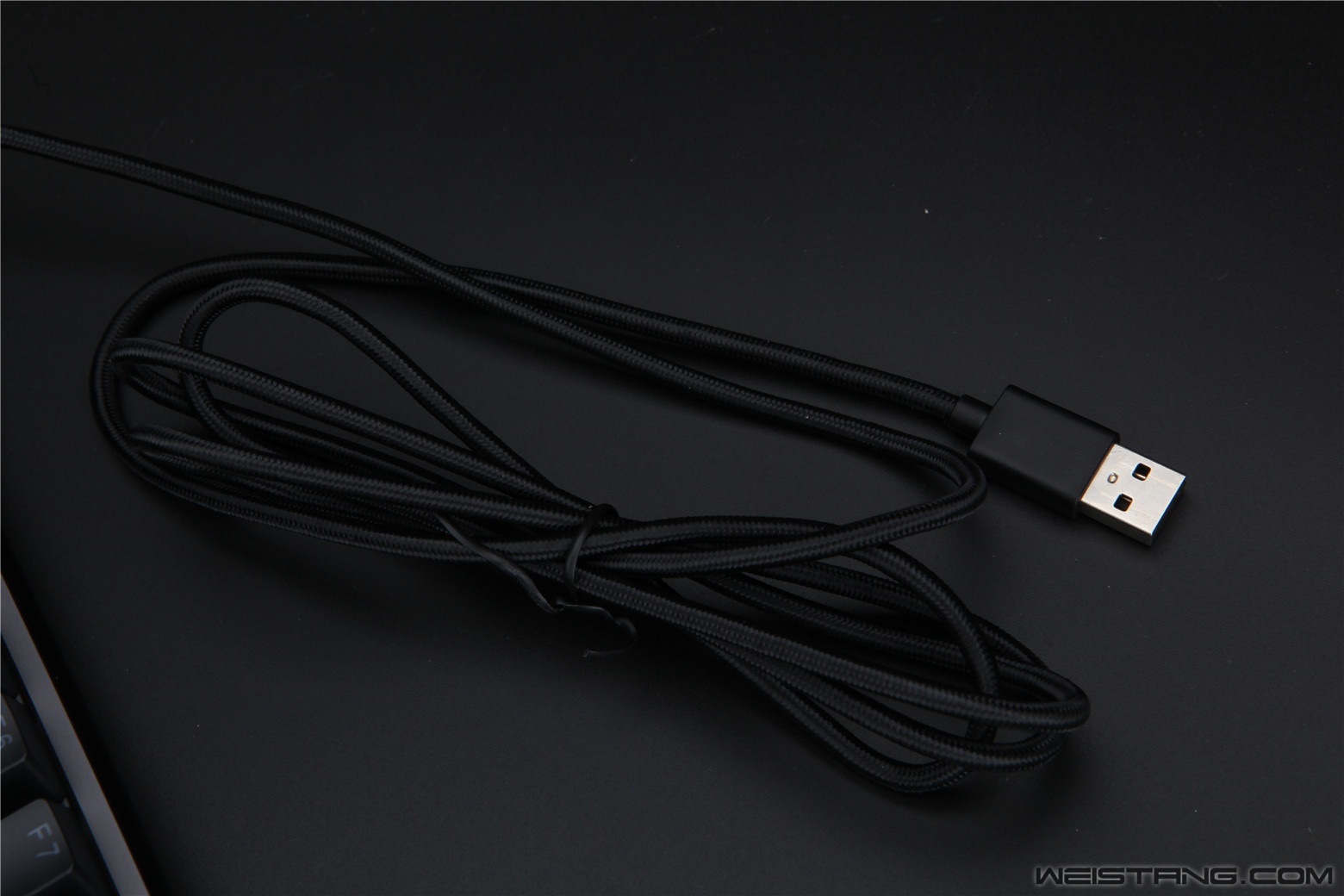

▽键盘使用固定的USB编织线,USB插头镀镍非镀金。包装里掏出来以后看这个扎线……太不上心了把,也没缠好也没扎紧,松松垮垮的成何体统。

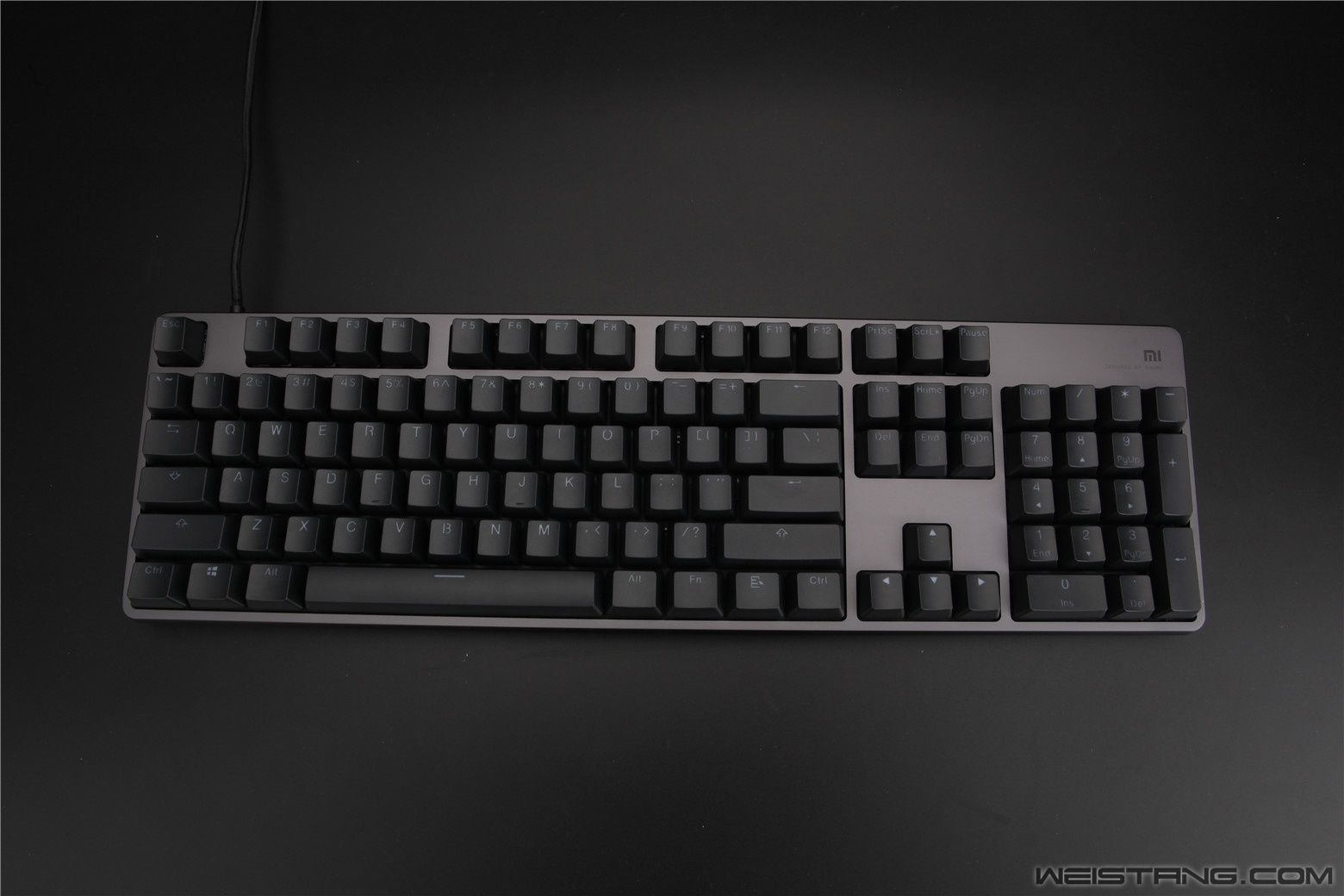

▽键盘正面图,造型非常朴素。


▽右上角在阳极后的铝外皮上镭雕了小米Logo和“DESIGNED BY XIAOMI”字样,彰显了键盘的由来。整个键盘就再没有其他装饰了。

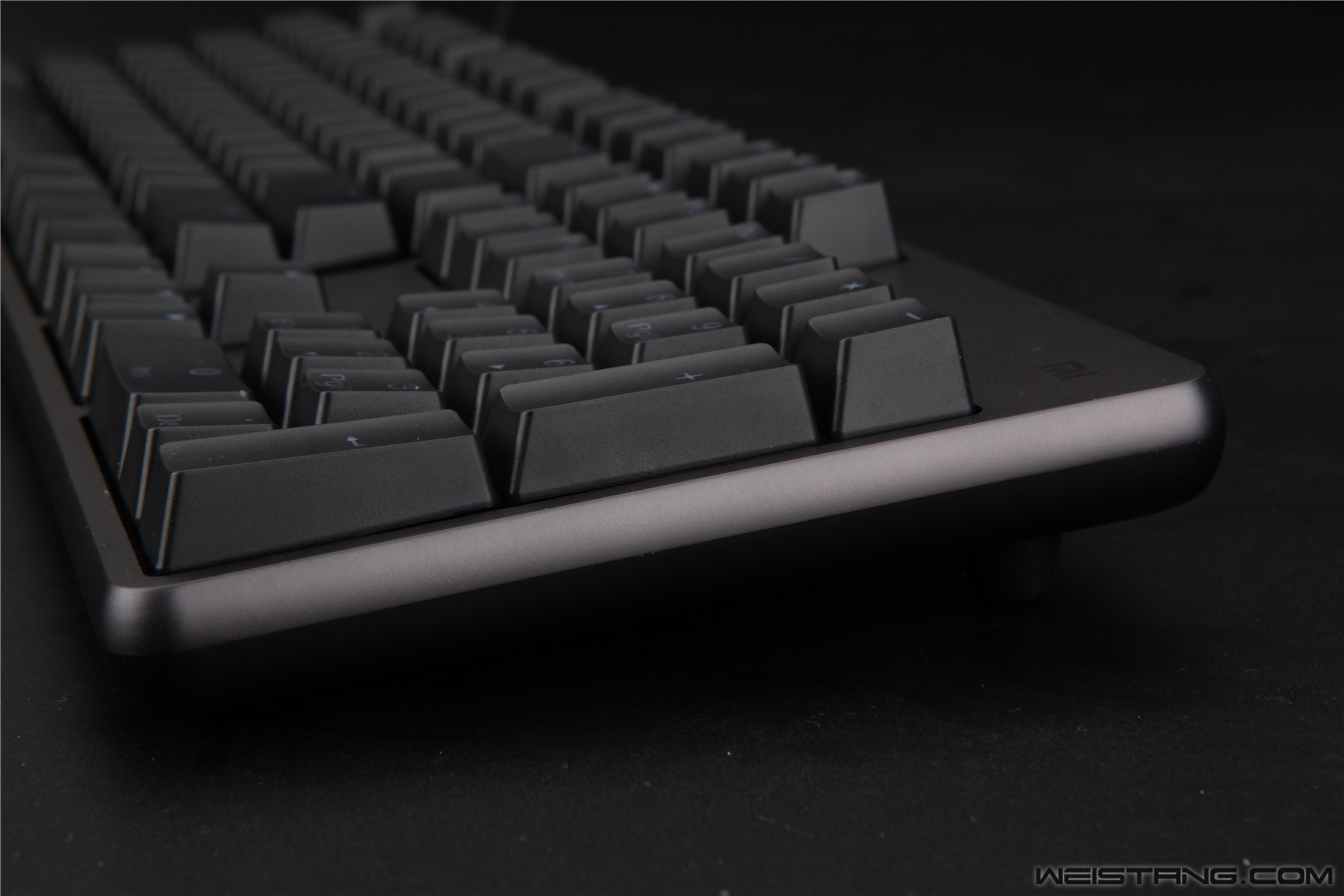

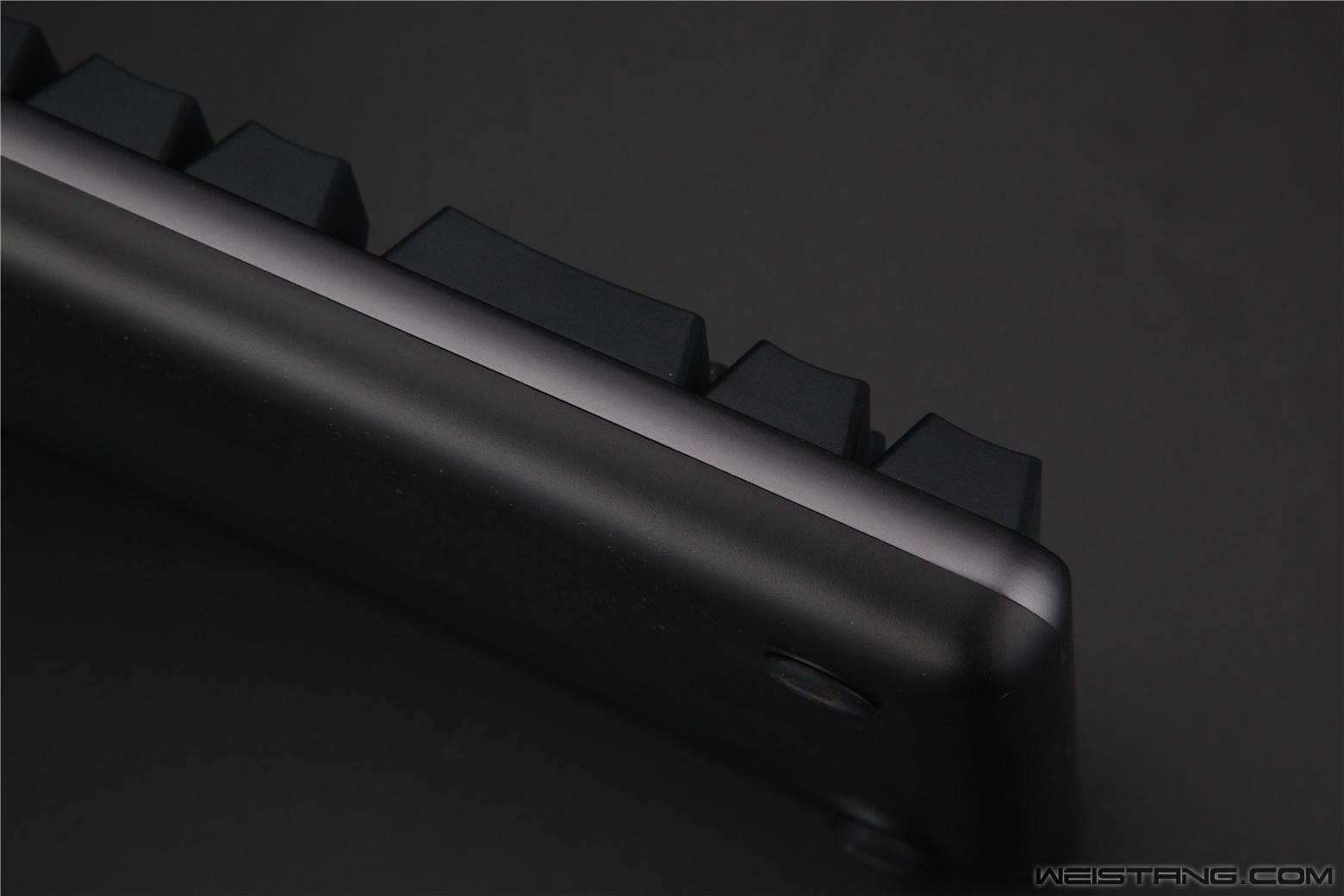

▽上下盖结合位置,从这个角度看,控制的还是不错的,转角位置的衔接属于键盘当中一流水平。

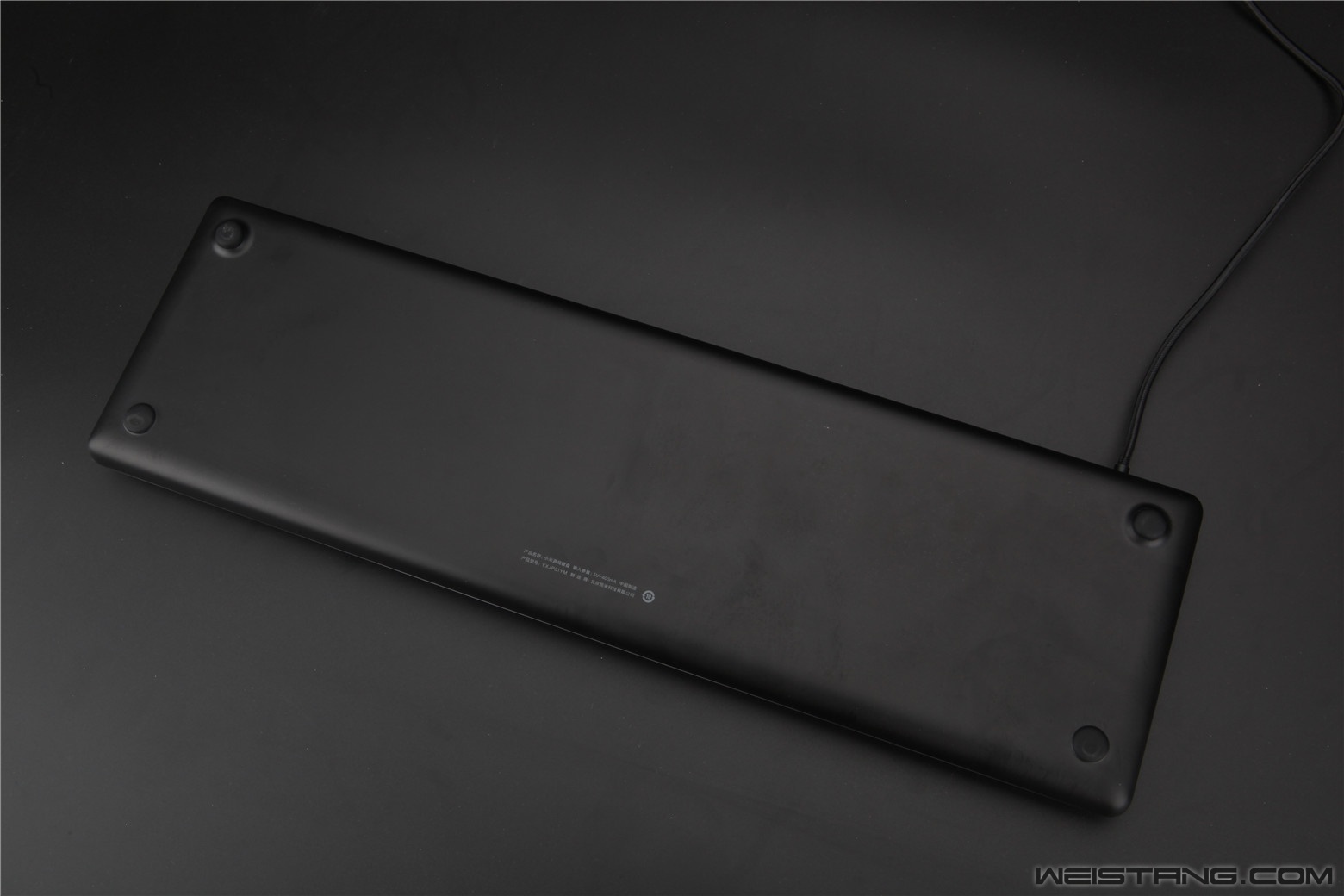

▽背面异常的简单,只有四个防滑小圆脚。


▽背面中间下部有一点简单的信息,产品型号“YXJP01YM”估计是“游戏键盘01悦米”的意思吧,400mA的输入电流相当大了。

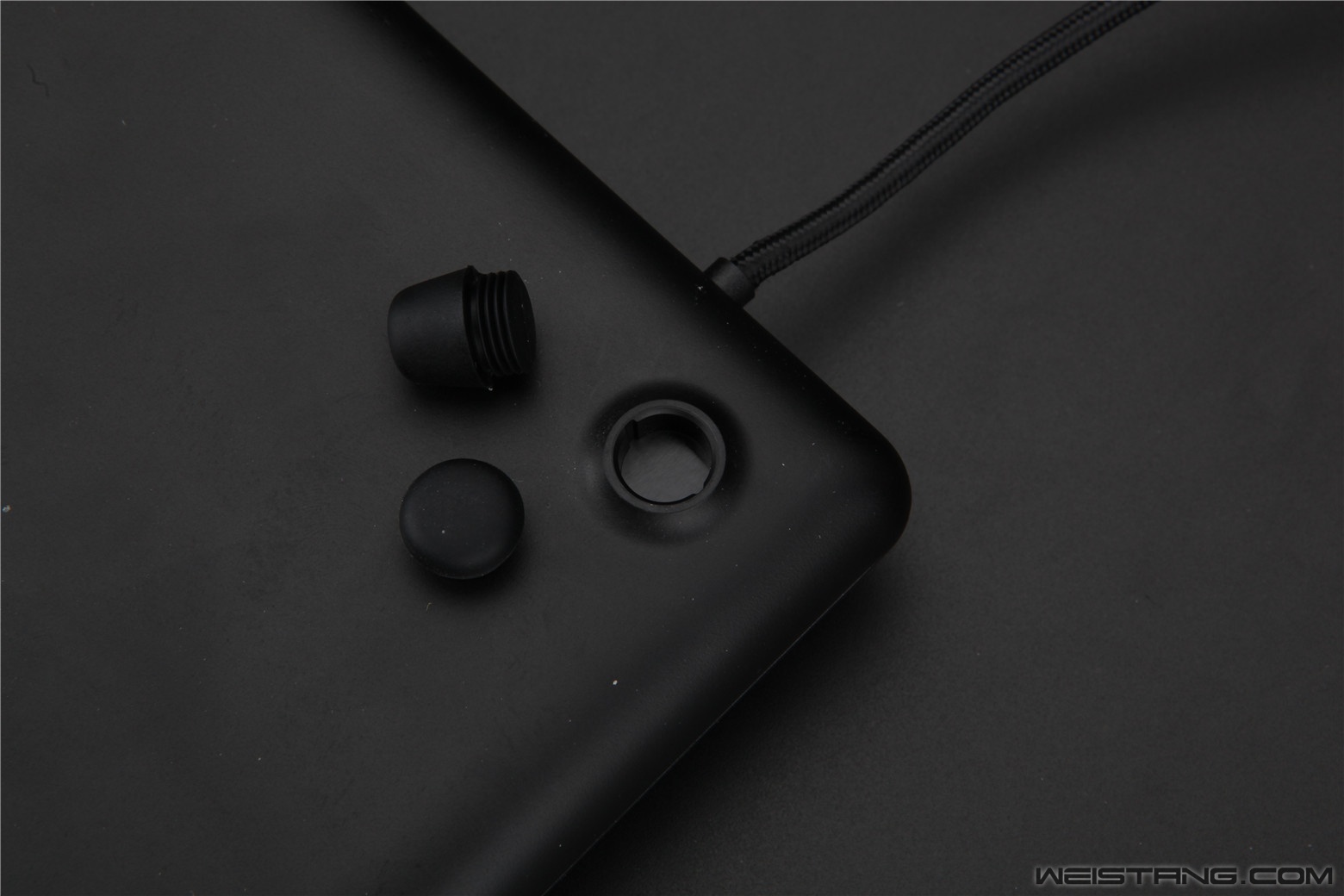

▽替换式的脚撑,高度不算高,也有作用,装的相对比较紧,也不容易掉。


▽更换高脚撑后的效果。上盖的铝表面处理的比较细腻。

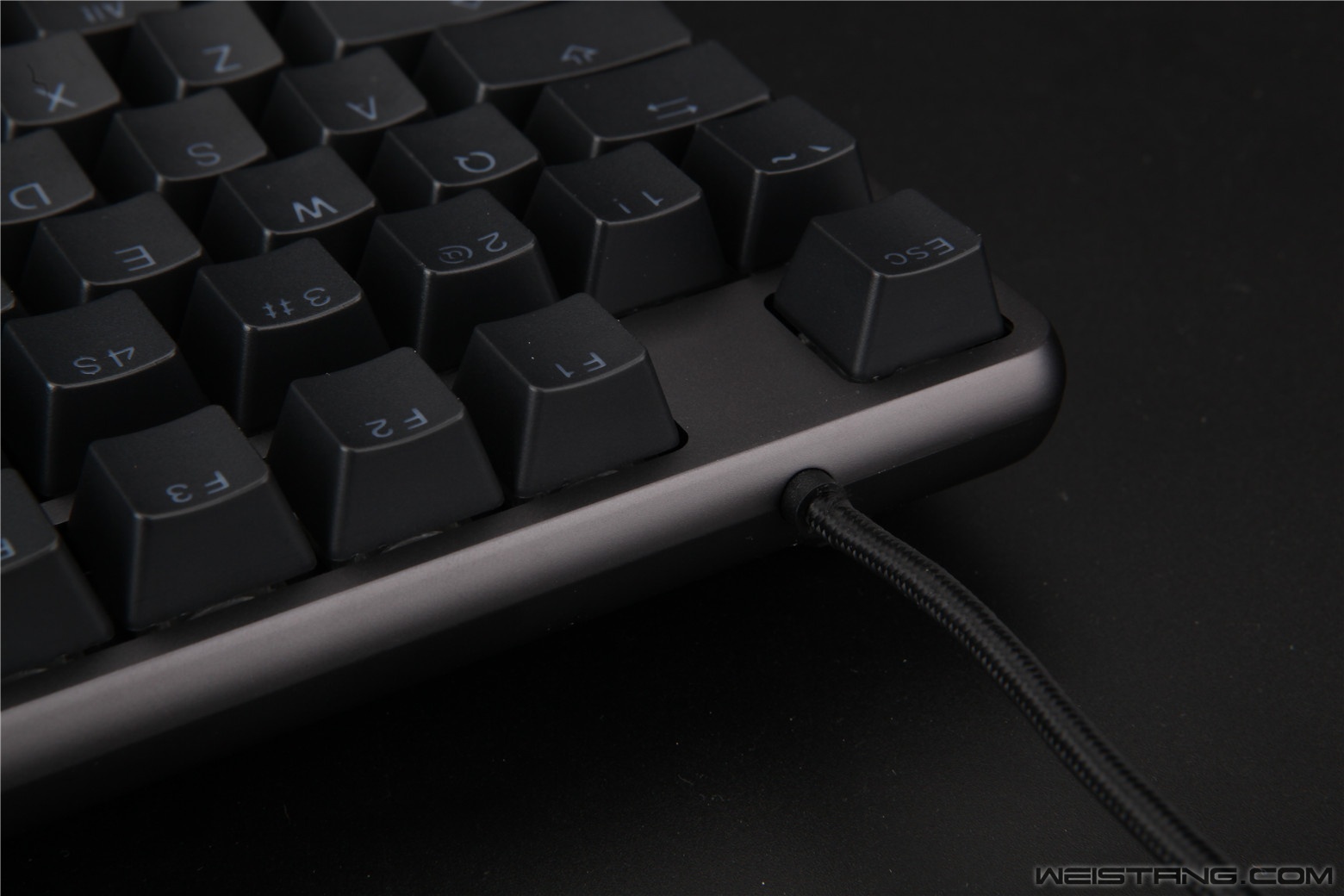

▽出线位置设计也非常的简单,编织线网在这里有一点松动,可能是个别情况。

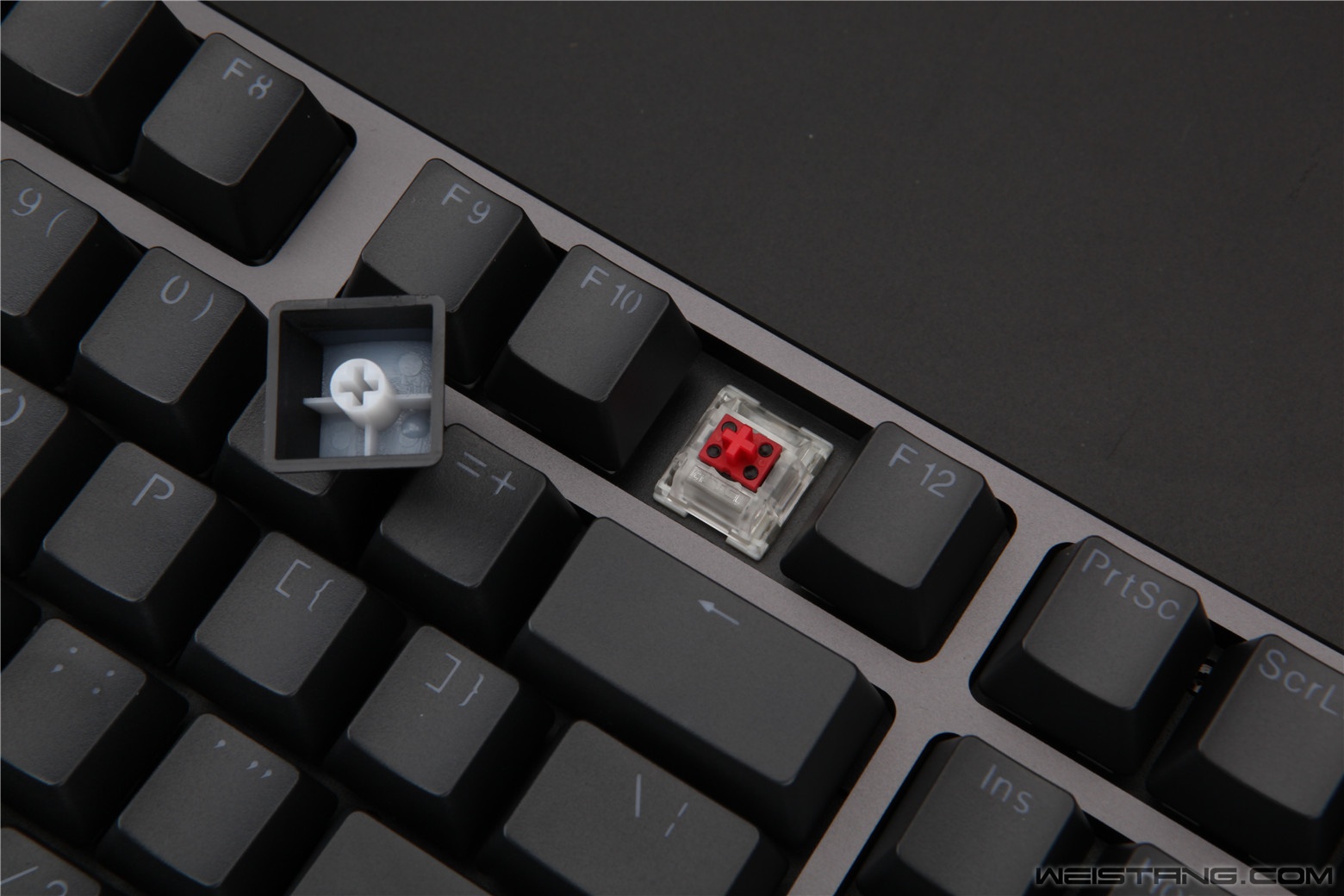

▽PBT二色开口键帽,以及和TTC合作推出的最新“MT轴”。轴心的四个黑点总给我一种瓢虫的错觉……具体这个轴怎样我们后面再说。键帽的触感比较细,看起来油光水滑的估计PBT比例不高。


▽大键位使用特殊的隐藏在定位板下的类卫星轴设计,轴芯为透明材料,拔键帽的时候偶尔会把卫星轴轴芯拔出来,直接按回去就好了。从空格背面的兼容轴位来看这应该是一套公模键帽。

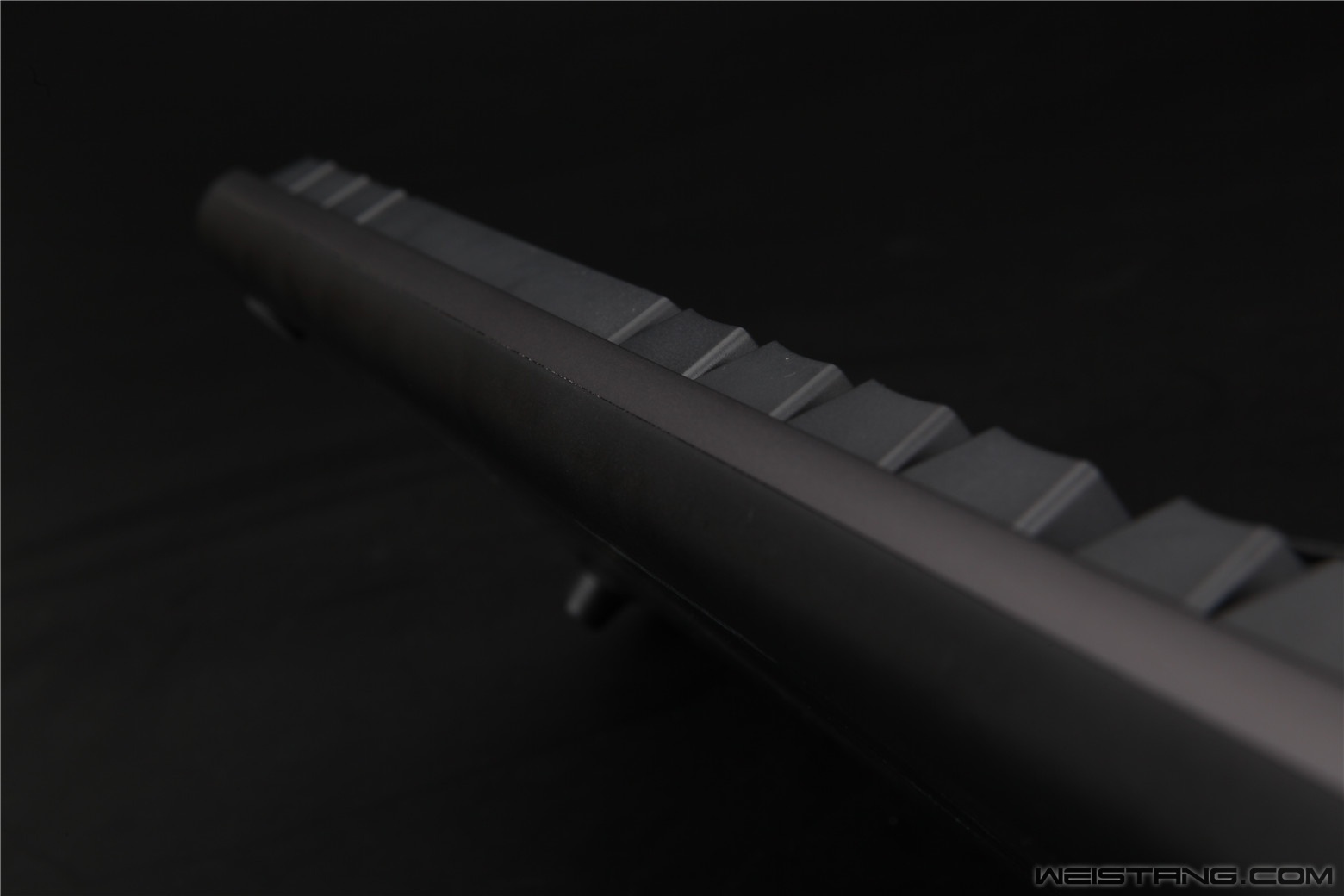

▽最后说一下不足,虽然上下壳配合已经做的不错了,但是在有些位置还是会有台阶刮手的问题,我这把在下和右侧比较明显。



拆解

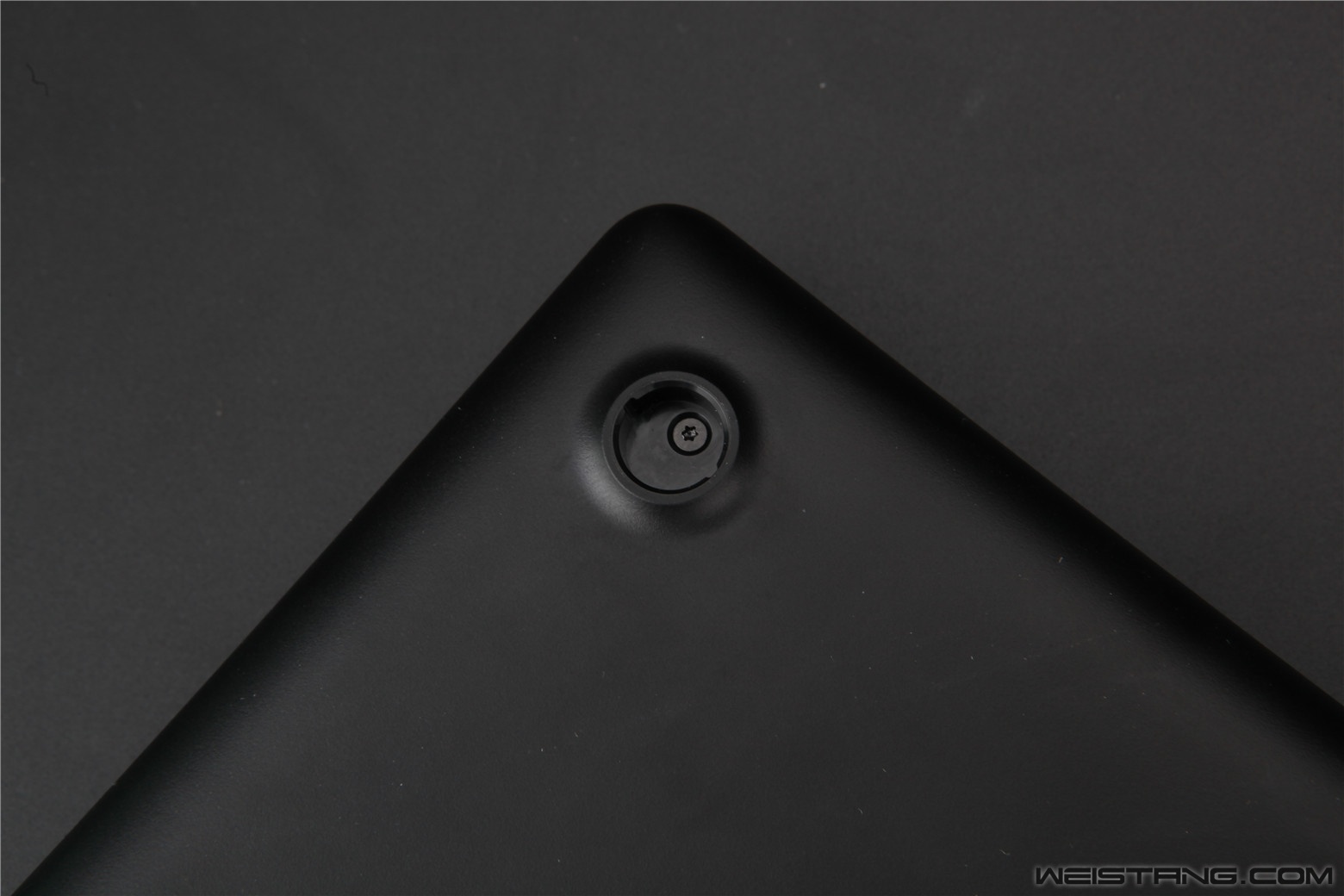

▽拆解出了点岔子,后面详说。对一般键盘而言拆解都是先找螺丝,小米游戏键盘的背面只有左上角脚贴这里一颗螺丝,因为正面这里是右上角logo位置,没有轴和键帽,应该是因为藏不了螺丝才在背后做了一颗。


▽问题来了,大力把所有能找到的螺丝都拆掉了,但是上下盖还是纹丝不动。仔细研究了一下得出结论,这个铝表面下面应该是藏有其他固定结构来把上下盖边缘锁死,所以外壳边缘的缝隙才可以控制到这个水平。同时这个铝表面和塑胶上下壳应该是黏性固定的,因为这么薄的铝外皮(应该在零点几毫米厚,不到1)没办法在不影响外观的情况下做什么固定结构,那么只可能是黏性连接……所以,搞半天就是为了一个铝材质外观,整了一层薄薄铝皮盖在塑胶键盘上面,没有也是一样用。想要拆解,就必须把这个铝外观破坏,那……还是算了……这次拆解就此作罢。

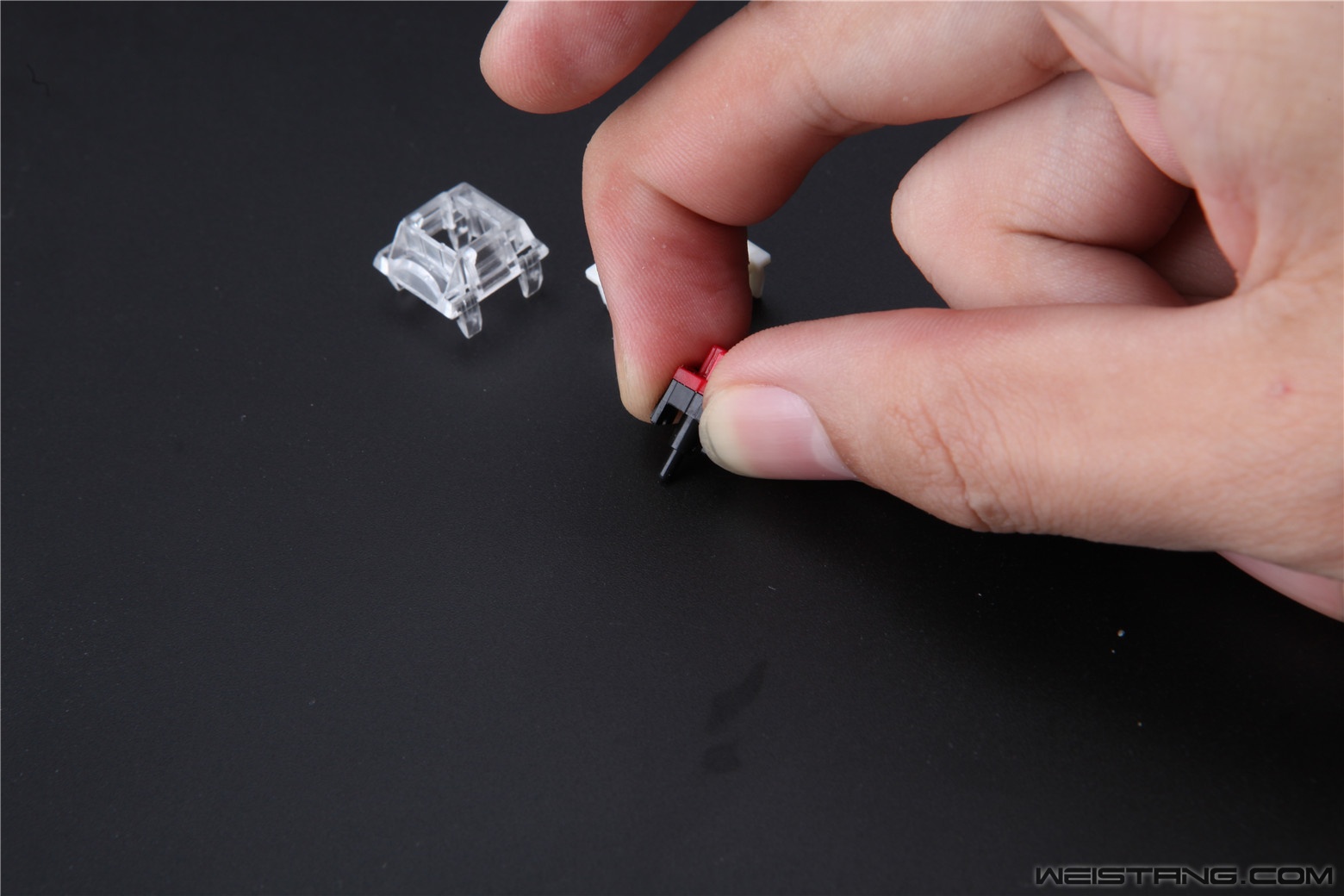

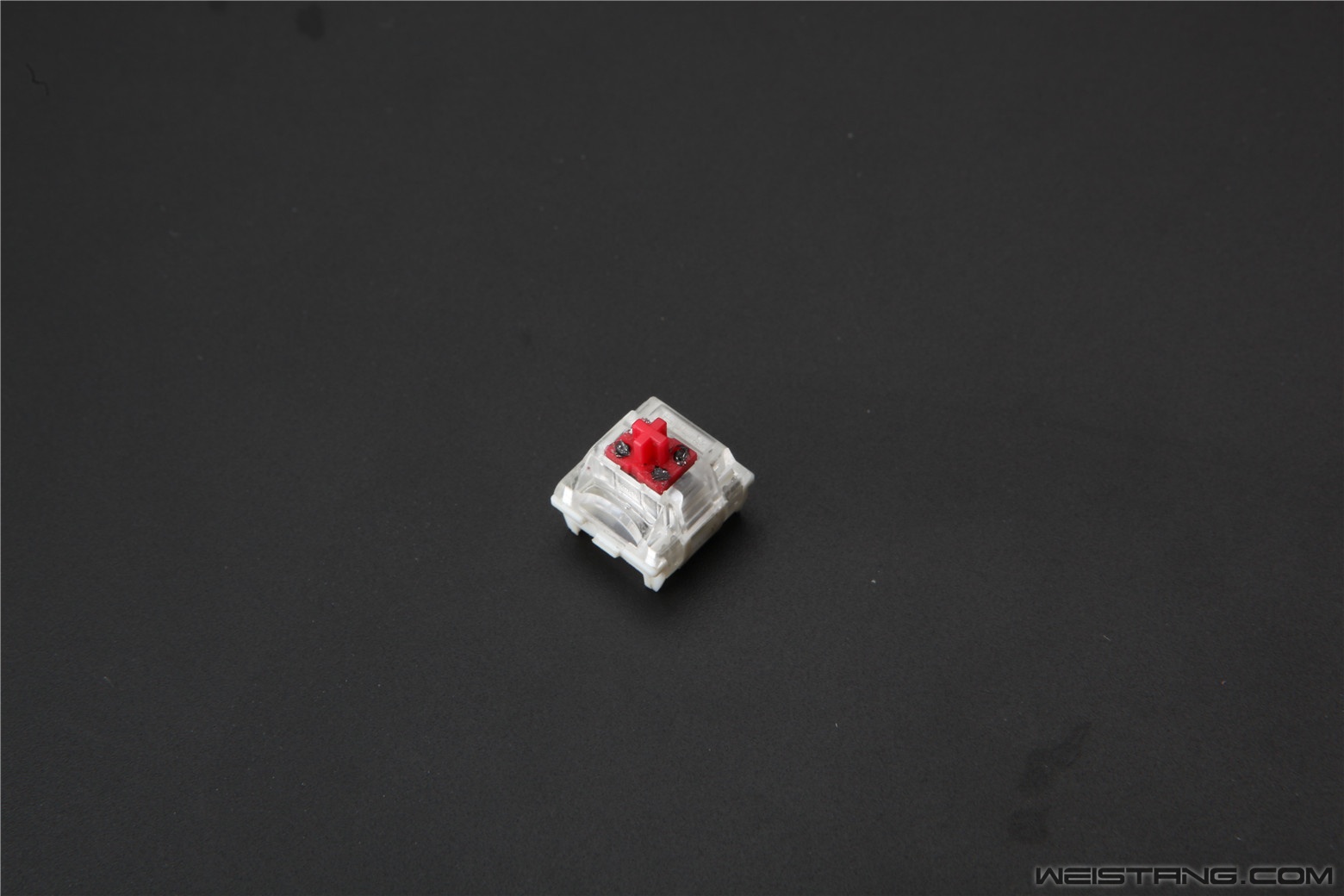

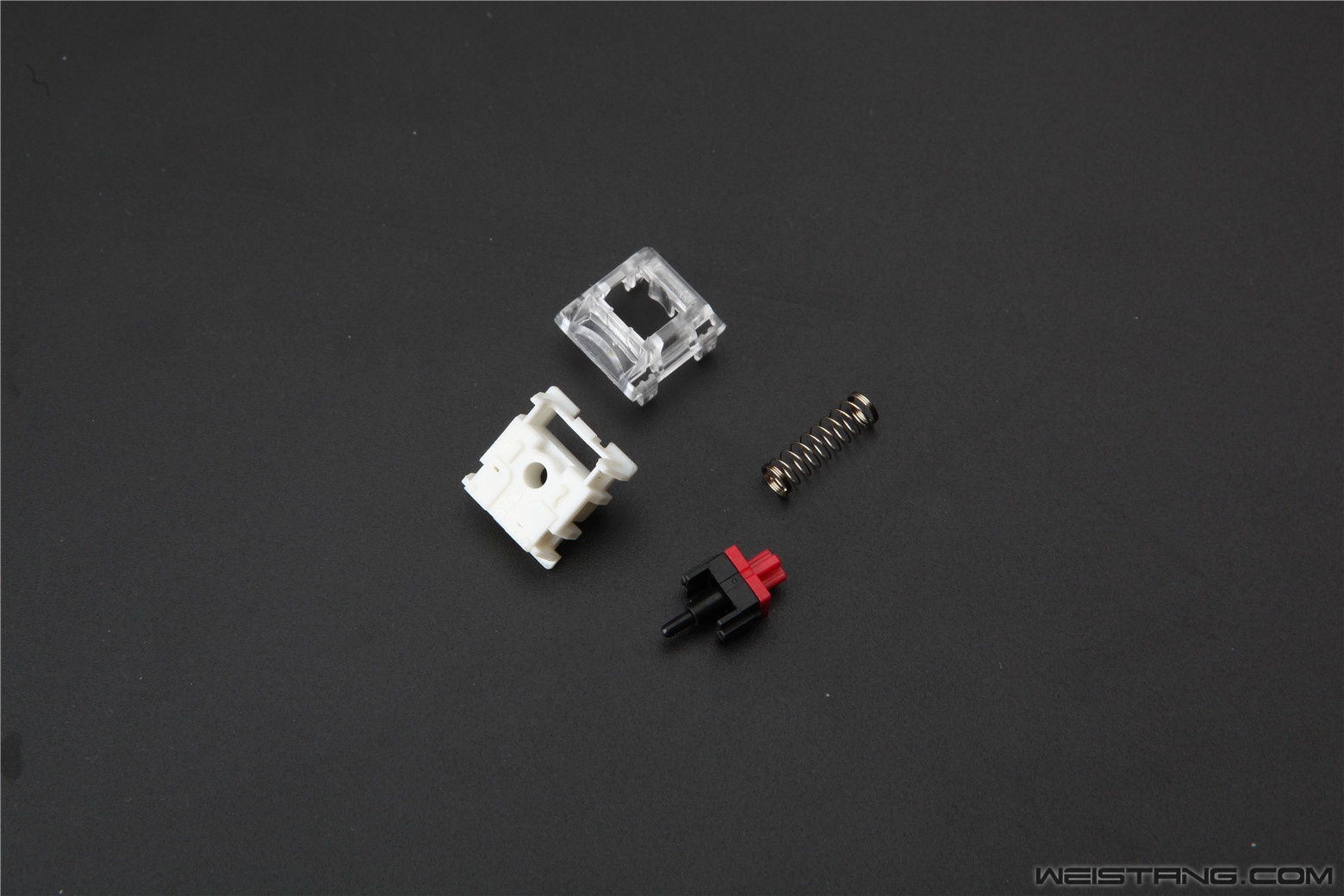

▽虽然键盘拆不开,但轴体我们还是可以搞一搞事情的。因为轴体本身没有弹片触点和焊接,所以轴体我们可以像一般的可插拔轴一样用拔轴器直接拔出来。MT轴的轴盖使用的是闭口带透镜的透明轴盖,对于贴片灯亮度和聚光比较友好。因为不同于机械轴的触发原理,所以MT轴轴体内并没有弹片,不过估计因为通用部分机械轴模具的原因,轴底壳仍然有动静片的孔。轴心分为红黑两种颜色,同时底部黑色推杆和轴心其他位置是分开的。


▽上下轴心连接靠的就是穿过轴心红色十字柱部分的四个铆接点,还是看着很像瓢虫……


▽轴心推杆工作示意,在轴心运动的基础之上,叠加了一段行程。



▽拆都拆了,索性连轴心都一起拆开。四个铆接点被我用小号一字螺丝刀撬开以后就是这个样子了。类似Pogo-Pin式的结构,只是不导电而是用顶针去触发薄膜触点。



▽皮完了,大力又用热熔方式把轴心装回去了,试了试并不影响手感,要不是不好定制里面那个小弹簧我都想二次DIY一下了……

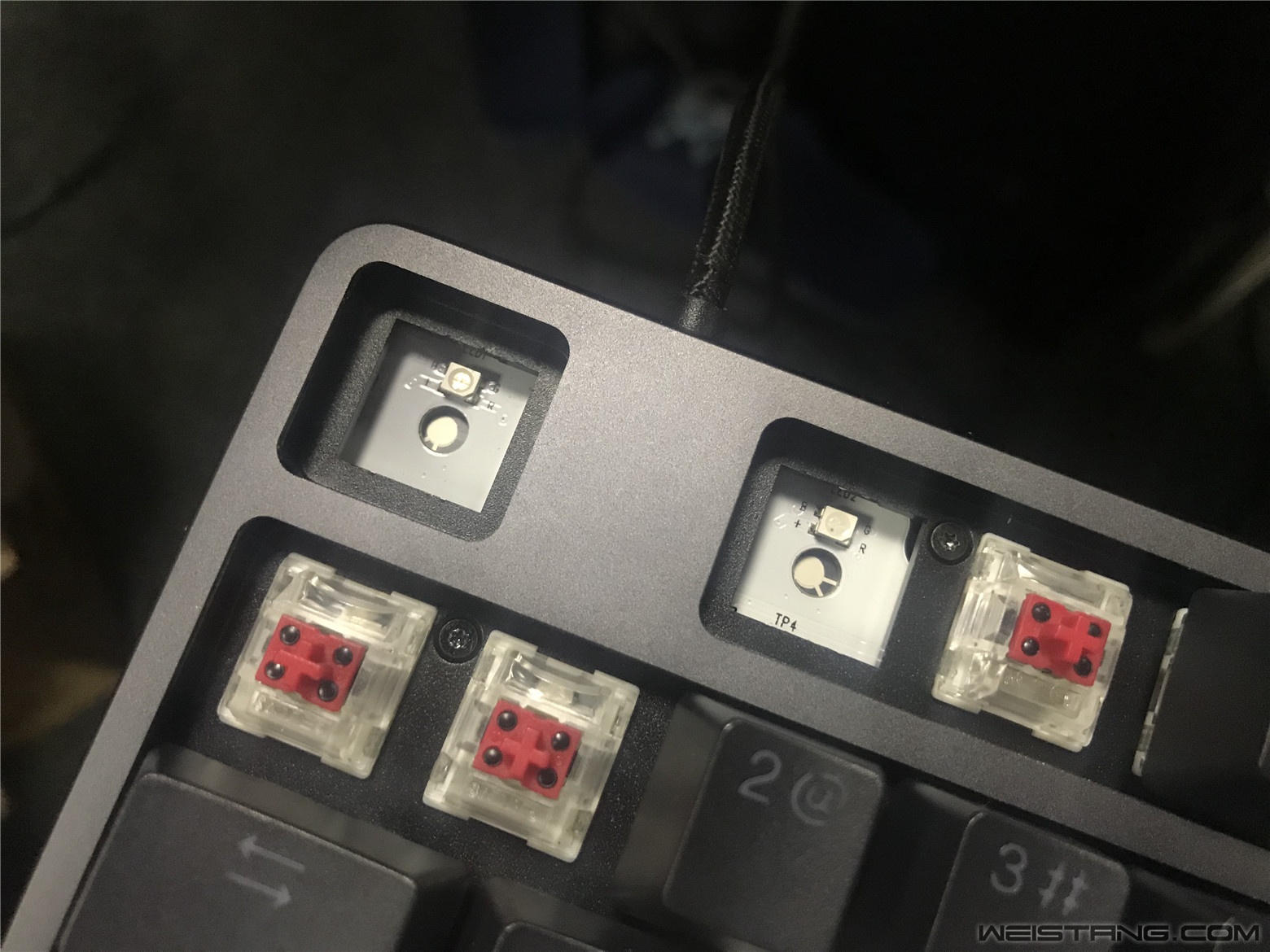

▽拆掉轴之后的定位板孔,可以看到铝外观之下定位板其实是和上盖一体的塑胶,每个MT轴下方是一颗RGB的3528LED,中心则是在PCB上打了一个圆孔,露出来了下面的薄膜触点,所以这把小米游戏键盘还是一个薄膜原理的假机械键盘,但是轴就快差不多是真轴了……因为键盘没有整体拆解的关系,大力也无从知晓下面薄膜的完整样子。


▽再回来说一下这个轴体。其实在去年的时候大力已经通过一些渠道拿到见到TTC这个MT轴的早期版本了,下面最左那颗就是最早版本的MT轴,用的同样也是薄膜原理,只是底部触点是一段式的,没有现在的“混动”结构。中间则是现在MT轴的青轴版本,使用的是扭簧发声原理。



▽这样可以看到早期这个轴体底部是软胶的触发点,和现在的两段结构、塑胶顶针都不一样。


▽因为拿到的MT轴青轴底壳版本的问题,并不能直接用在小米游戏键盘上(少了一个留给LED的避让空间),不过这个自然难不倒我,电磨机搞一下就是了。

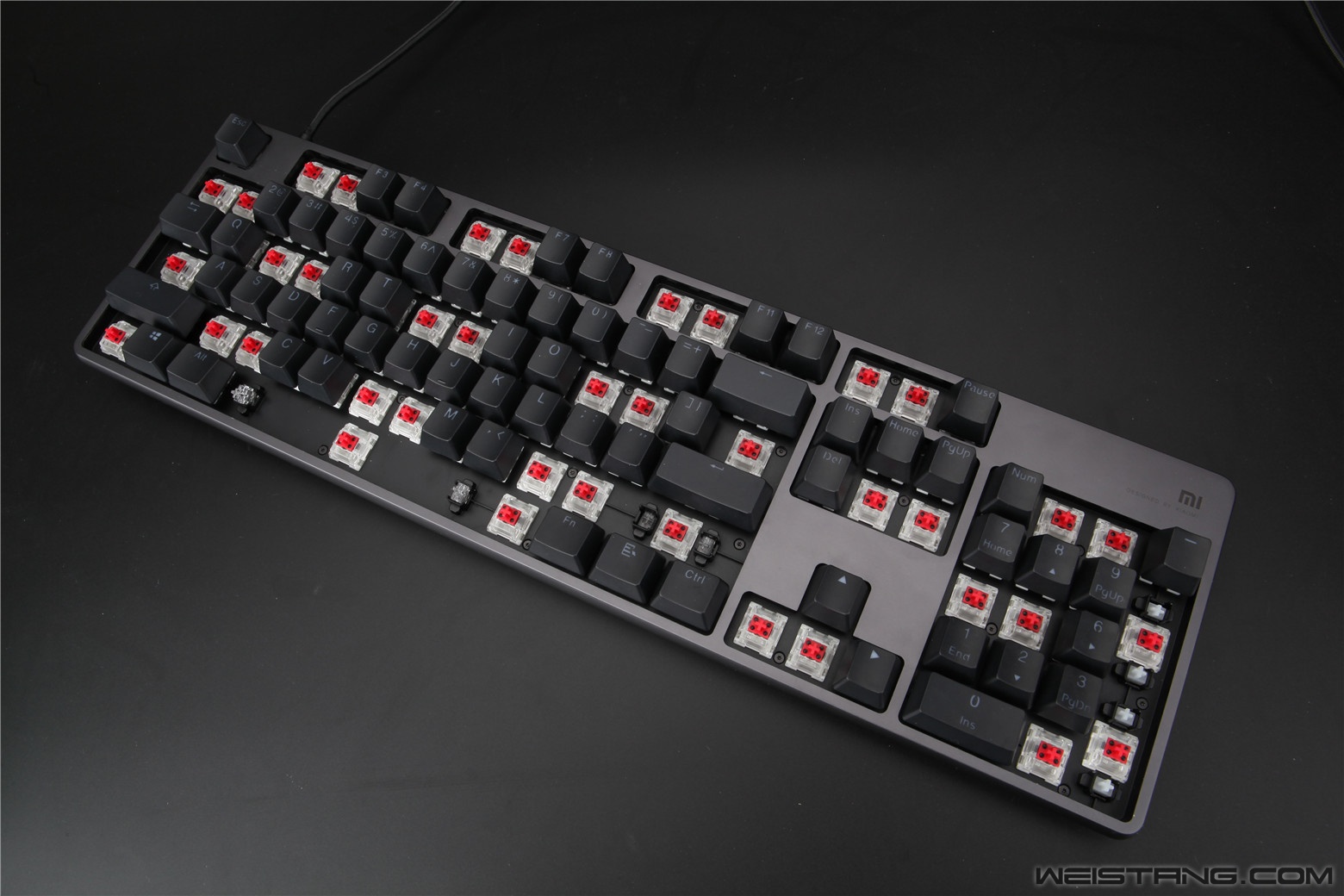

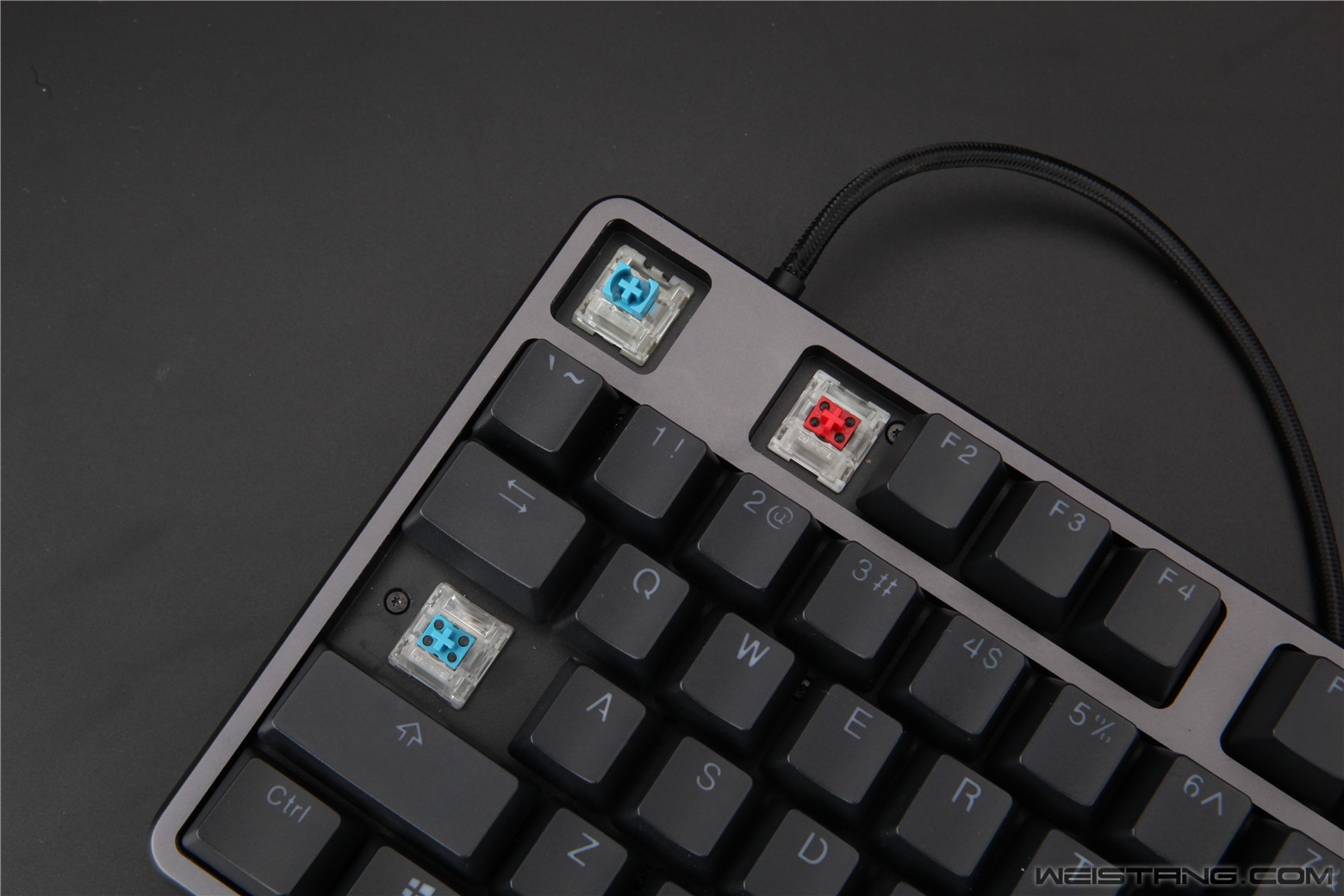

▽三种轴体上键盘,全部都能触发,只是早期轴因为结构的关系,行程会短很多。



灯光和使用

▽灯光这里我是比较想吐槽的。因为这把键盘使用的是独立轴体来做的按键(其他方面先不论),所以这把键盘的灯光是由104颗RGB LED组成,但是实际的灯光,你们自己感受(渣画质是因为拿回家手机拍的,光线也不好,领会精神吧)


△这特么活脱脱五区分区背光啊,你告诉我用104颗轴体+LED就只能做分区背光?五区背光明明20颗LED足够了好吗?这个事实让我顿时失去了平时录视频演示灯效的动力。不过静下来思考一下这已经是悦米做的第三款键盘了,是否是没做过RGB目前只能先赶得及做分区,后面会通过固件升级?但是这个需要硬件设计的支持,也就是说要求电子设计上能够做到独立控制每颗LED才行。但是因为没法拆解所以没办法直接看板子来判断。

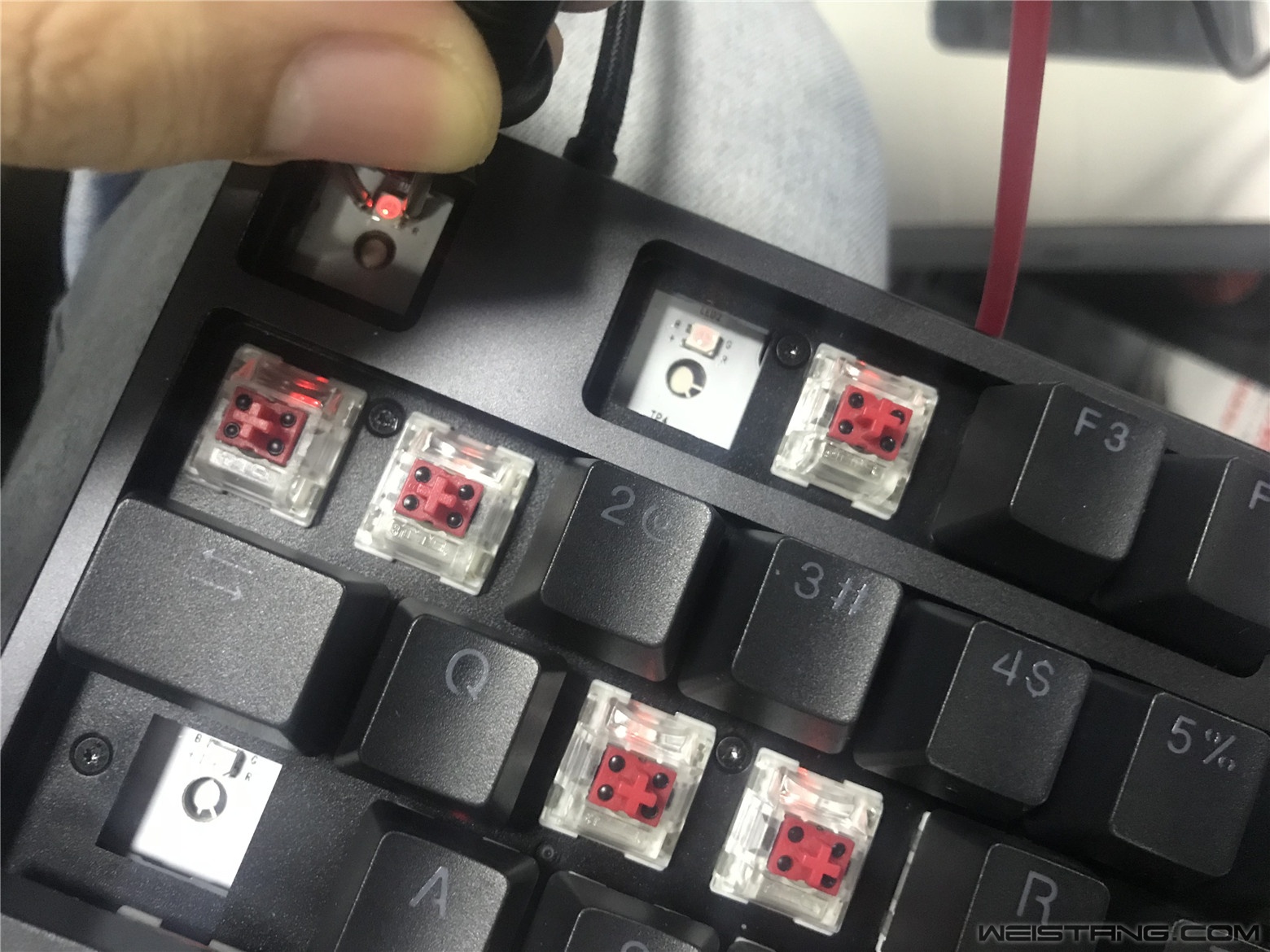

▽既然拆不开,大力就找了另外一个方法来判断:用万用表的二极管挡(电阻挡或者3v直流电也可以)去直接测试LED引脚,看其他LED的反应如何。若LED是分区连接,那么同区同色引脚应该表现一样,那就说明这就是一个硬件分区灯光;若LED是用矩阵连接可以做到单点控,则表现另当别论。事实的结果就是,这把键盘真的是分五区灯光的RGB,你们应该见过雷柏的低价RGB机械键盘吧,就是和那个差不多的原理。可能灯光上唯一剩下的优点就是亮度还不错了。

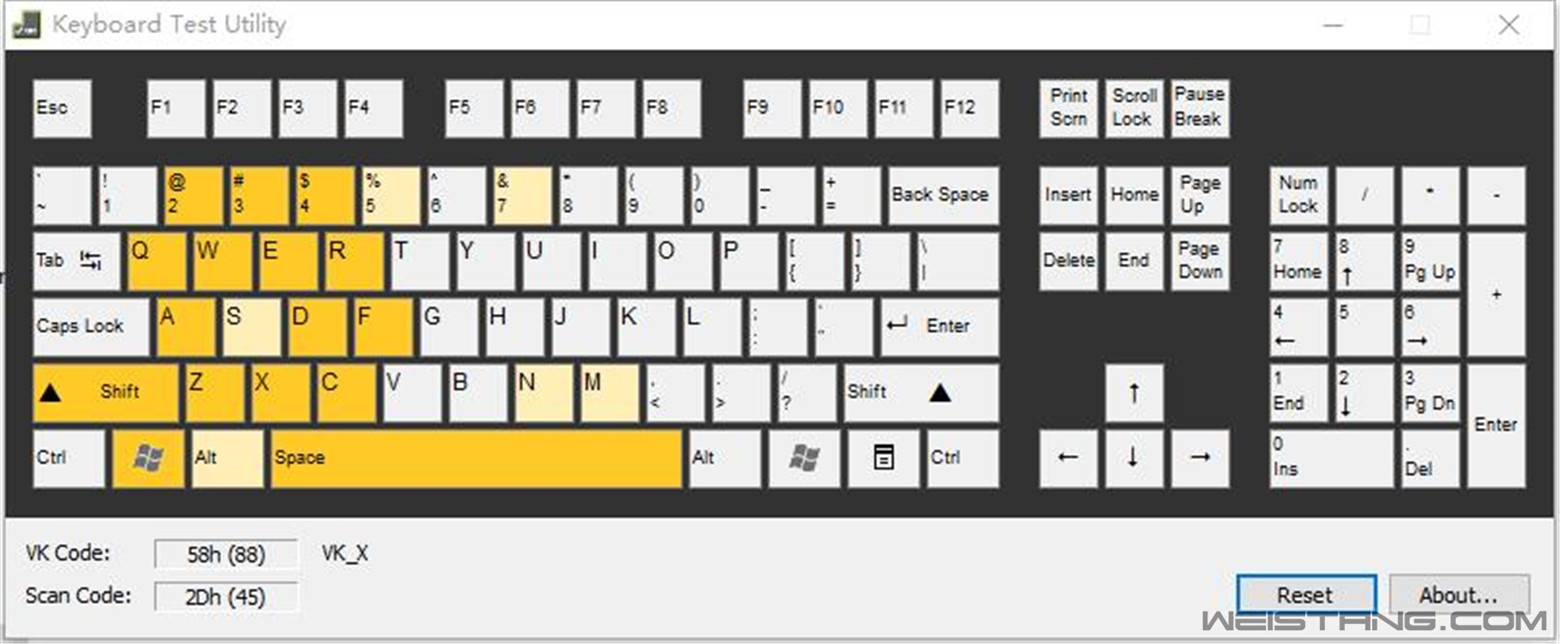

▽无冲及格。不过虽然满足了游戏常用键位的无冲性能,但因为是薄膜矩阵的原因,其他按键的无冲就被牺牲掉了,部分键两三键(记不太清是不是有两键了)就冲突了。当然打个一般MOBA和FPS游戏还是没什么问题。不过玩GTA就有点难受了,小键盘开飞机卡键位……


▽重点以按键反馈的特点来说,TTC这颗“混动”概念的MT轴和正常机械轴并没有什么不同,仅仅是改变了触发点的形式和结构。同时这个轴体结构彻底打破了传统薄膜键盘只有触底才能触发的惯例,在整个行程的后半段都是触发行程。虽然二段以后的力度相对比较重(比红轴重),但是在游戏激烈操作当中其实并不明显,较重的手感还能帮助你缓冲触底冲击(想象一下手指戳铁板什么感觉)。比起16年-17年各家大厂发布的薄膜(比如罗技雷蛇海盗船)和类薄膜(酷冷毒师为代表)键盘而言,,使用体验上会更容易让机械键盘玩家接受



总结:

我们先说一下轴体的部分,因为对于整个键盘圈子来说,这部分的意义更大一点。
因为是使用的轴体+弹簧的结构来做的,所以这把键盘整体完全是机械轴的手感。但是TTC这个“混动”的结构在线性无段落的情况下创造了一种非段落非线性的感觉,就是你能感受到触发的瞬间,同时又不会有一个物理的阻尼感。这个手感是有点新奇的,也完全打破了传统薄膜原理键盘固有的胶碗手感(酷冷毒师特殊宫柱结构也是用的胶碗而已)和触底才触发的特点,这次是真消除了非机械即薄膜的手感界限。不过目前没有任何针对按键寿命的数据,所以不知道可靠性是否能做到和机械一个级别(理论上在复杂多尘或者潮湿使用环境下应该可靠性高于机械轴)。


回到键盘上。这把被冠以小米之名的游戏键盘,可能由于键盘整体的解决方案对于一个非机械游戏键盘来说成本已经过高了,所以导致灯光部分莫名其妙阉割让位于外观和轴体的成本。但是也可能是我对于“明明可以做到”这点执念太深所以感觉槽点多一些,其实抛开一些过于细节的地方和灯光的部分,这把键盘还算是不错。简约的设计,唬人的配置(全轴体,RGB,PBT键帽),新方案的轴体和不同于传统轴体特殊的手感,配合上229的标价,作为一款免驱游戏键盘来说算是不错了。不过现有产品的一些瑕疵也让我更期待后续可能存在的Pro版本会是神马样子的。


最后预告一下,大力手上拿到了另外一家厂商最新的假机械薄膜键盘,加上新搞到的一种轴体,晚一点应该会开一个新薄膜主题帖。大力玩键盘又不是说只玩机械键盘对吧,是键盘都得安排的明明白白。敬请大家期待下后续的内容咯。
