Ducky DK2108 无线化改装分享

2018-8-31 11:05| 发布者: 大胖鸟| 查看: 753| 评论: 26|原作者: sillydanny|来自: www.weistang.com

摘要: 网上的大神们将罗技的优联芯片移值到机械键, 其中以bpystudio大神的改装贴参考 机械键盘改装罗技优联 第一篇 马太亚 全网首度公开罗技K375s按键矩阵 https://www.good.cc/2823286.html ========================= ...
网上的大神们将罗技的优联芯片移值到机械键, 其中以bpystudio大神的改装贴参考
机械键盘改装罗技优联 第一篇 马太亚 全网首度公开罗技K375s按键矩阵
https://www.good.cc/2823286.html
================================
第一次想练手, 现有的键盘又舍不得拆改,

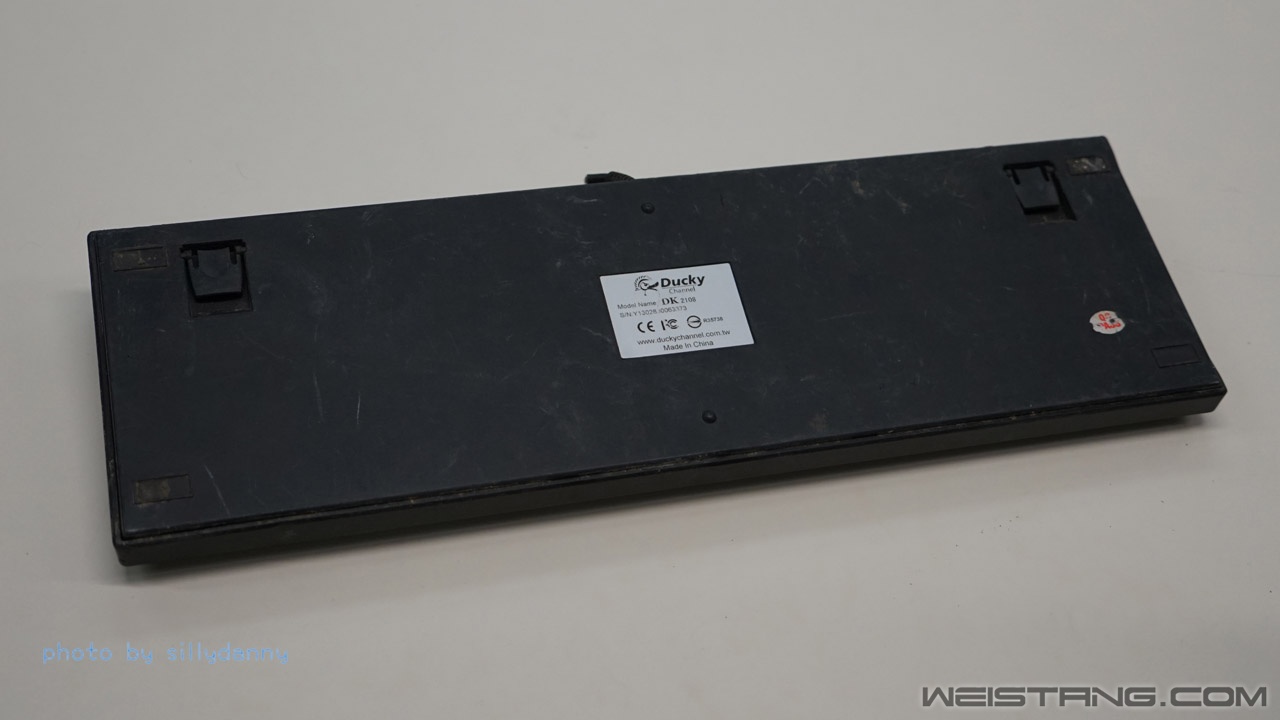

以最低成本出发, 本身我有无线键盘闲置,芯片可以拆卸, 再从淘宝入手了魔力鸭2108Cherry青轴剪线键盘(即收垃圾), 经过数天的快递及中转站, 键盘终于收到啦!

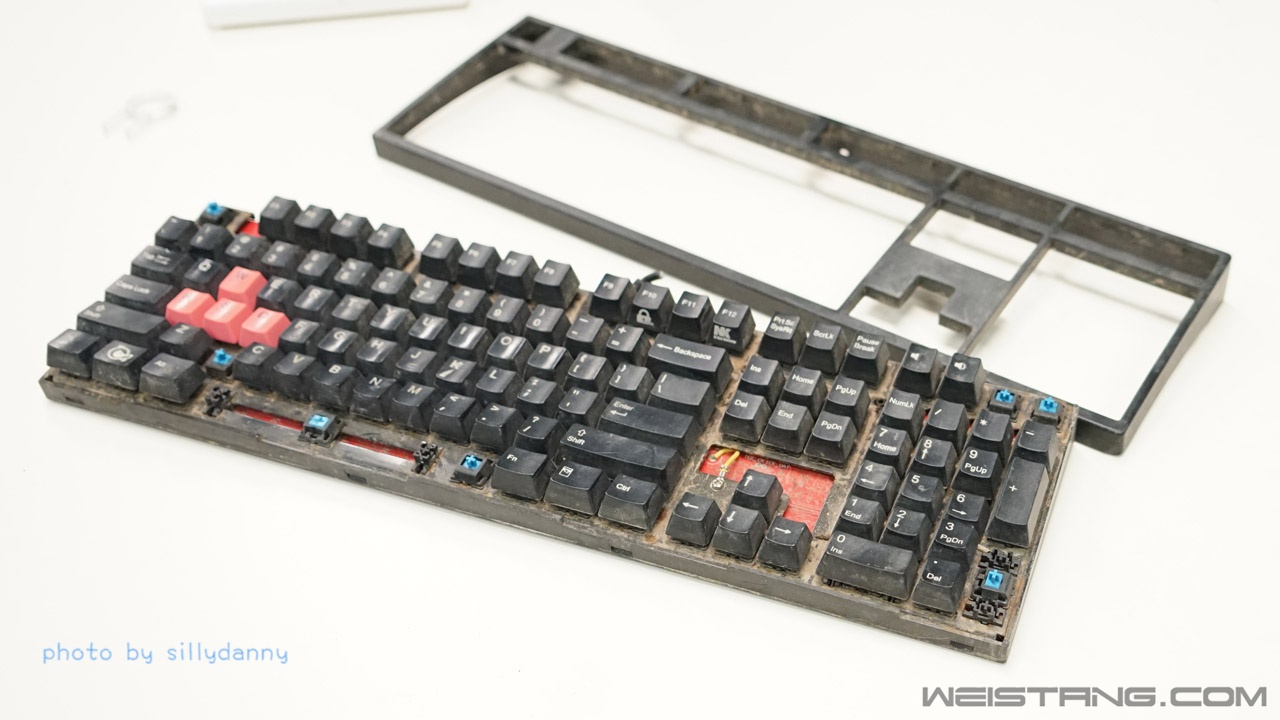

成色........其实是有心理准备, 但看到键盘后反差还是有.

================================
经键盘测试软件, 部份键不触发, 有部份键连击, 所有cherry键基本没有手感(可能二手青轴就这样), 都不能用.

================================
好吧! 尝试一下修复, 不触发的,连击的都换轴,
.....一段时间后......
换好了,还是有部份轴不触发. 试过短接电阻也不能. 万用表查看PCB线路没有断, 想要解决不触发,还需要DK2108的矩阵(因线路是上下有焊点). 尝试百度,谷歌也找到DK2108的矩阵图.

等等....好像自己走死胡同了..不是要改无线机械键盘吗? 为什么要修复?为什么要矩阵? 我只需要键盘及PCB就可以.

================================

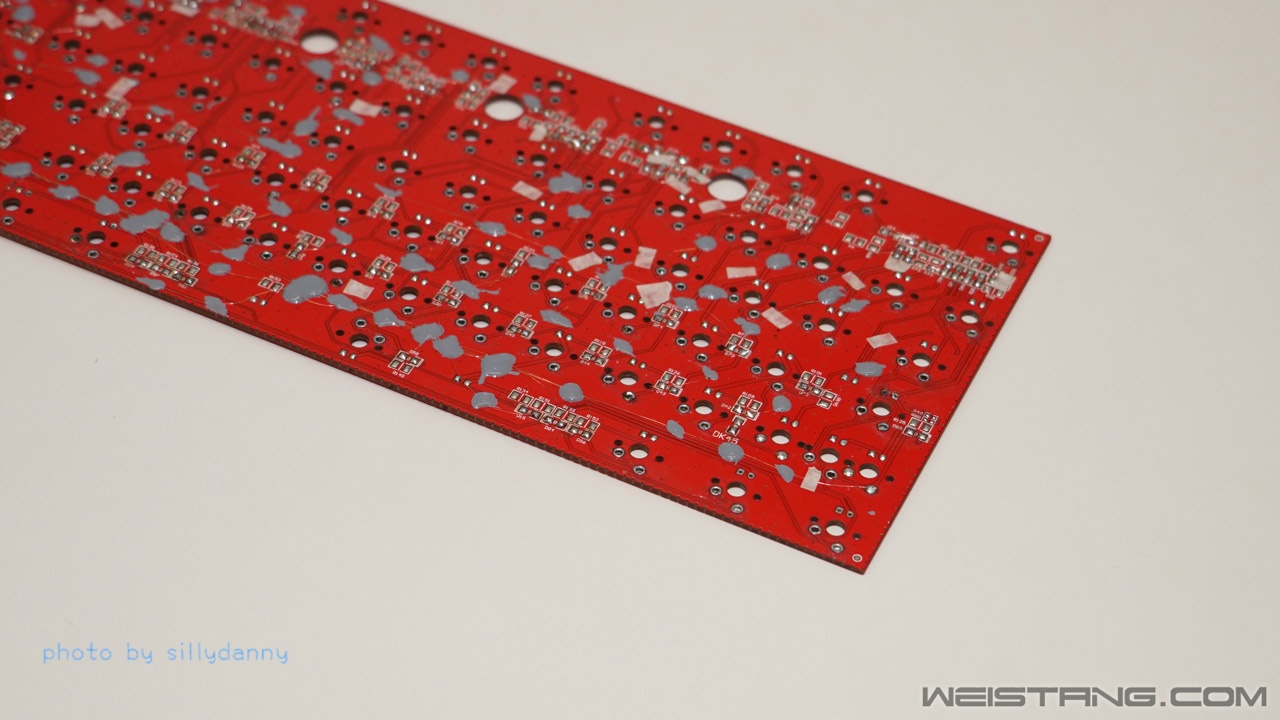

拆轴,清洗PCB,键盘,键帽.....

================================
闲置无线键盘,拆下芯片,测量矩阵
(虽然没什么人用得着)
================================
DK2108是108键. 因为漆包线比较容易折断, 所以要用704胶固定. 漫长的飞线过程, 这功夫和时间,真的折腾人.....

================================

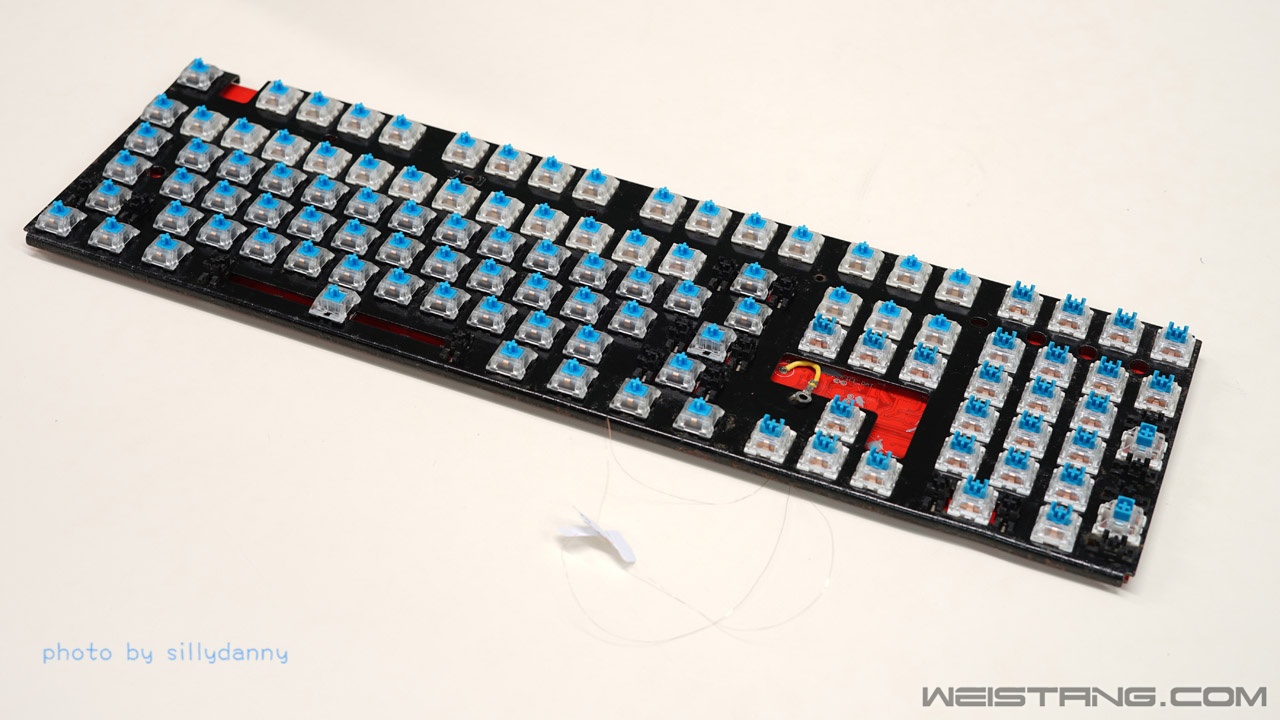

全部轴换上

================================
标记焊点及焊接无线芯片

================================
物尽其用, 无线键盘的电池盒也拆卸

================================
测试每一键的触发. (其实过程焊错点.搞到多键错位及不触发, 花大量时间debug), 当108个键位触发及键位正确那一刻, 激动人心!

================================

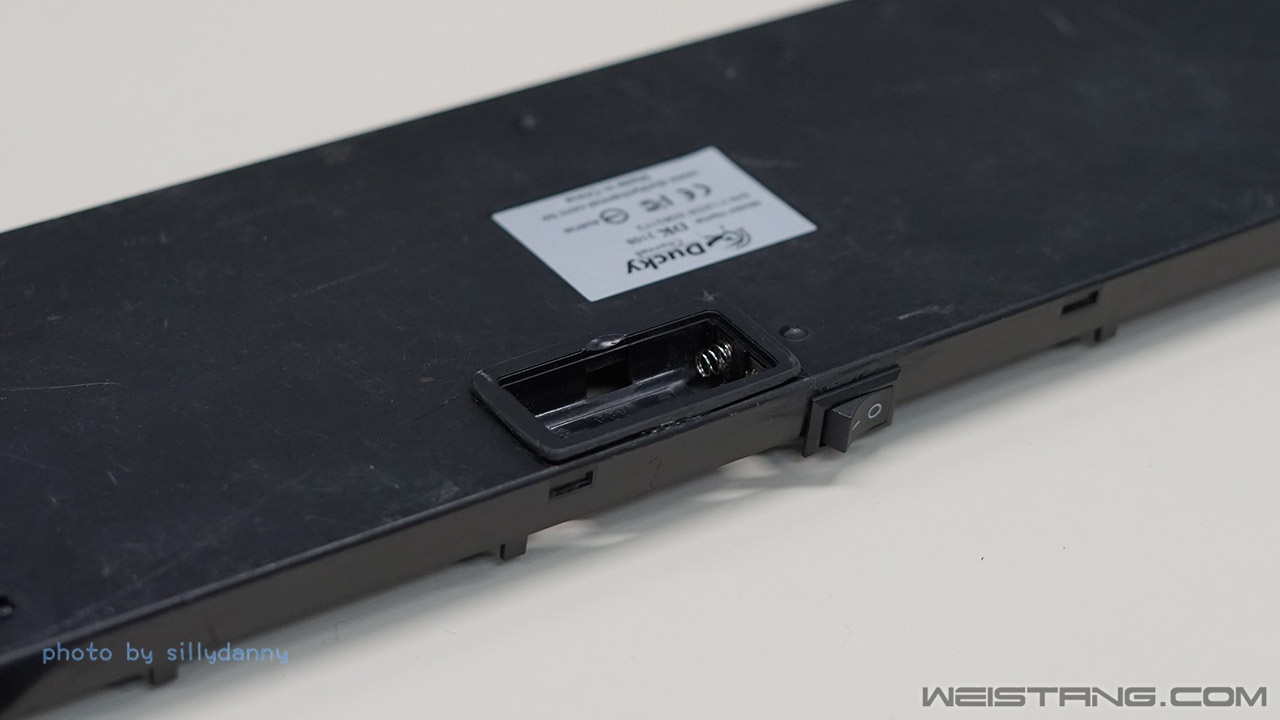

移植无线键盘电池盒到DK2108键盘 及加装开关.

================================
DSC02223.jpgDSC02225.jpgDSC02226.jpgDSC02226 - Crop.jpgDSC02227.jpgDSC02229.jpgDSC02230.jpg
固定无线芯片

================================
补全键帽

================================
加厚脚贴,防止顶住电池盒

================================
DSC02291.jpgDSC02291 - Crop.jpgDSC02292.jpgDSC02292 - Crop.jpgDSC02293.jpgDSC02294.jpgDSC02297.jpg

Caps Lock 灯
Num Lock 灯

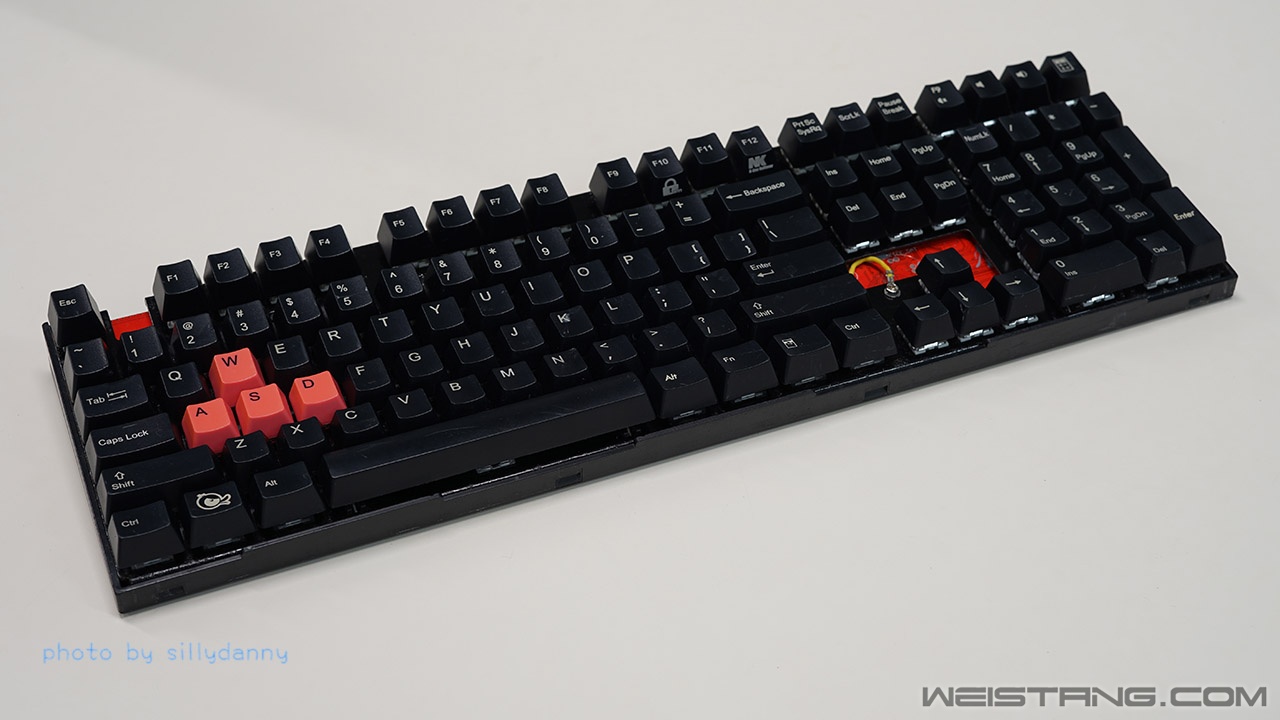

断断续续, 折腾两多星期, 最终成品出来了.

================================
连无线键盘的手托也用上了!
发表评论

最新评论

引用 sillydanny 2018-8-29 11:52

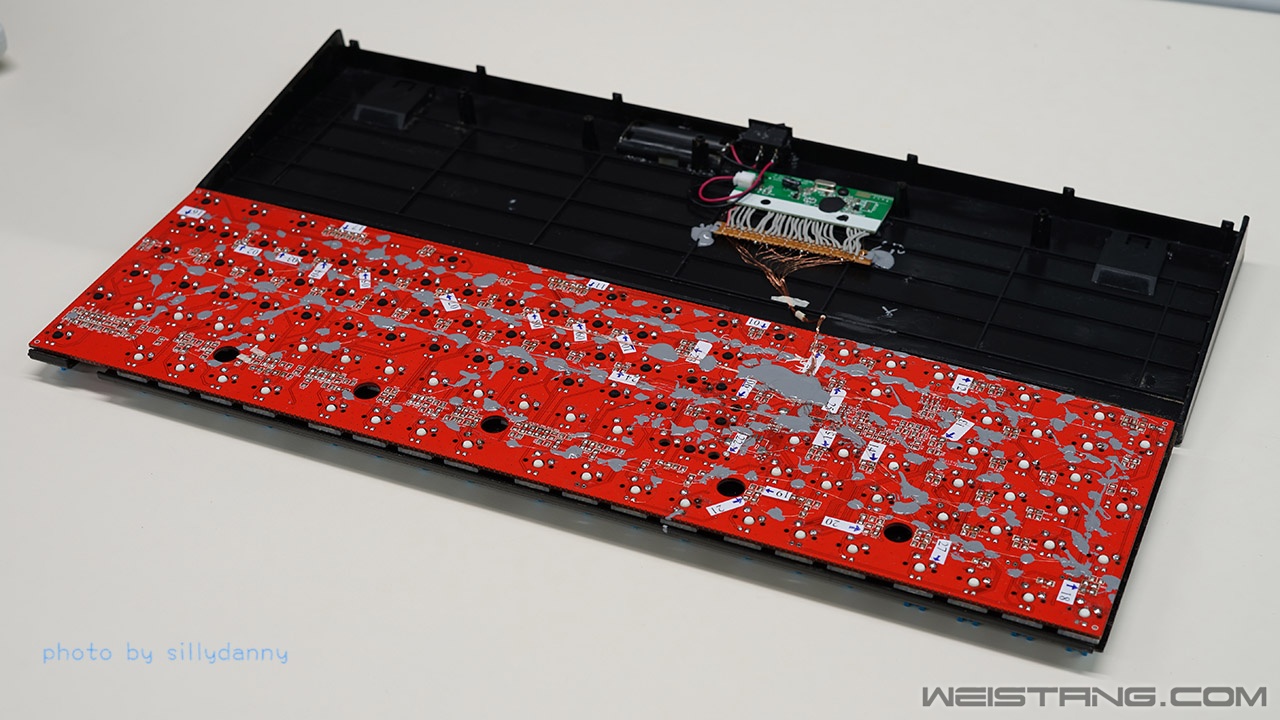

最后送上 魔力鸭(Ducky) DK2108拆轴后的另一面线路图给有需要的人.
