7nm工艺立功!AMD Vega核心面积足足缩小40%

2018-6-8 10:02| 发布者: 大胖鸟| 查看: 196| 评论: 6|来自: 快科

摘要: 台北电脑展上,AMD全球首次展示了7nm CPU处理器和7nm GPU显卡,其中前者是服务器领域的EPYC,后者则是现有14nm Vega的升级版。AMD表示,7nm Vega目前正在试产,将在今年下半年发布,第一批产品是Radeon Instinct计算 ...

台北电脑展上,AMD全球首次展示了7nm CPU处理器和7nm GPU显卡,其中前者是服务器领域的EPYC,后者则是现有14nm Vega的升级版。

AMD表示,7nm Vega目前正在试产,将在今年下半年发布,第一批产品是Radeon Instinct计算卡,后续才是Radeon游戏卡。

7nm工艺立功!AMD Vega核心面积足足缩小40%

7nm工艺立功!AMD Vega核心面积足足缩小40%

7nm工艺立功!AMD Vega核心面积足足缩小40%

AMD并未透露7nm Vega核心的具体细节,但至少核心面积可以大致估算一下,看看升级7nm工艺到底能带来多大变化。

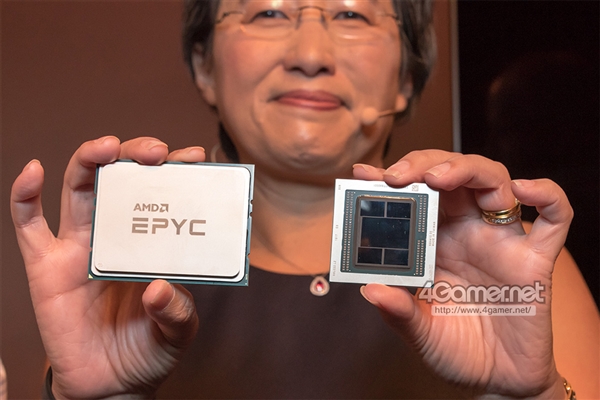

我们找到了一张AMD CEO苏姿丰博士同时手拿7nm EPYC CPU、7nm Vega两个核心的照片,作为估算依据。

7nm工艺立功!AMD Vega核心面积足足缩小40%

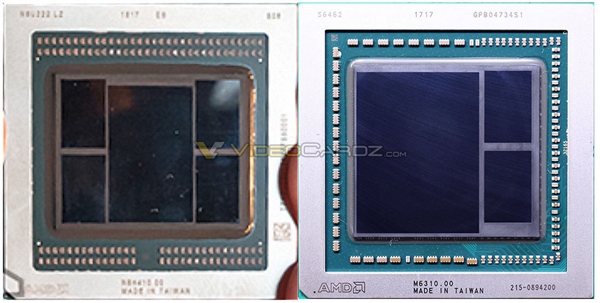

7nm EPYC依然是SP3封装样式,尺寸不会变,仍然是58.5×75.4毫米,可以算出7nm Vega封装核心的每个边长都是大约47.8毫米。

现在的14nm Vega封装核心的边长是47.5毫米,异常接近,意味着7nm上也不会变,那就简单了。

7nm工艺立功!AMD Vega核心面积足足缩小40%

14nm Vega内核的面积是486平方毫米,不过它发布之前估算的面积是510平方毫米,将这个误差考虑在内,可以得出7nm Vega的内核面积在285-298平方毫米之间,也就是不超过300平方毫米。

换言之,升级7nm工艺之后,Vega核心将会缩小几乎40%!

可以想象,7nm Vega的频率、性能会更高,功耗和发热也将得到更好的控制,值得期待!

7nm工艺立功!AMD Vega核心面积足足缩小40%

7nm工艺立功!AMD Vega核心面积足足缩小40%
