☆shera☆小改2把键盘

2018-5-2 10:52| 发布者: 大胖鸟| 查看: 1574| 评论: 37|原作者: shera|来自: www.weistang.com

摘要: 近期时间比较空余,而且又得知有活动,于是准备利用空余时间进行改造,水平一般,大家帮忙指正。 一、键盘选择 开始说2把键盘是因为改第一把ck370键盘剩余量很多轴体所以才决定顺路把雷柏的mt700一起改了,重点还 ...
近期时间比较空余,而且又得知有活动,于是准备利用空余时间进行改造,水平一般,大家帮忙指正。
一、键盘选择
开始说2把键盘是因为改第一把ck370键盘剩余量很多轴体所以才决定顺路把雷柏的mt700一起改了,重点还是ck370。


[attach]130156[/attach]

要改造键盘肯定要拆解,酷冷键盘拆解还是依旧方便快捷。具体拆解方式看大鸟帖子吧,这里不赘述了。




还是从简到繁琐的一步一步来先改连接方式,改成键线分离模式,看着也舒服些,键线分离模块选用了一个带开关的产品是为了后面在有时间可以进行蓝牙改造考虑的。




酷冷线序不是通用类型的所以需要先修改线序

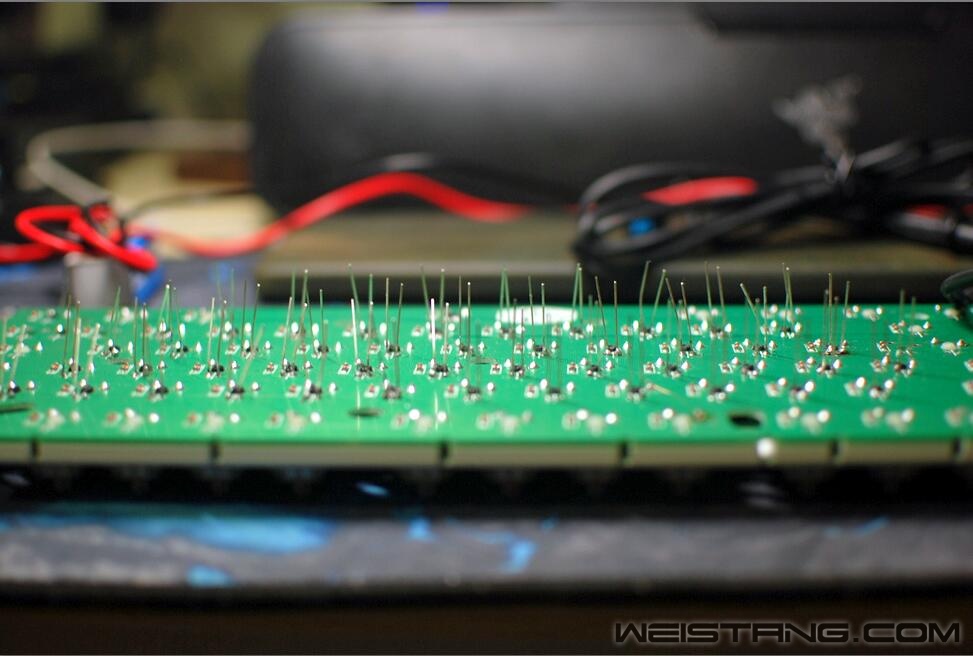

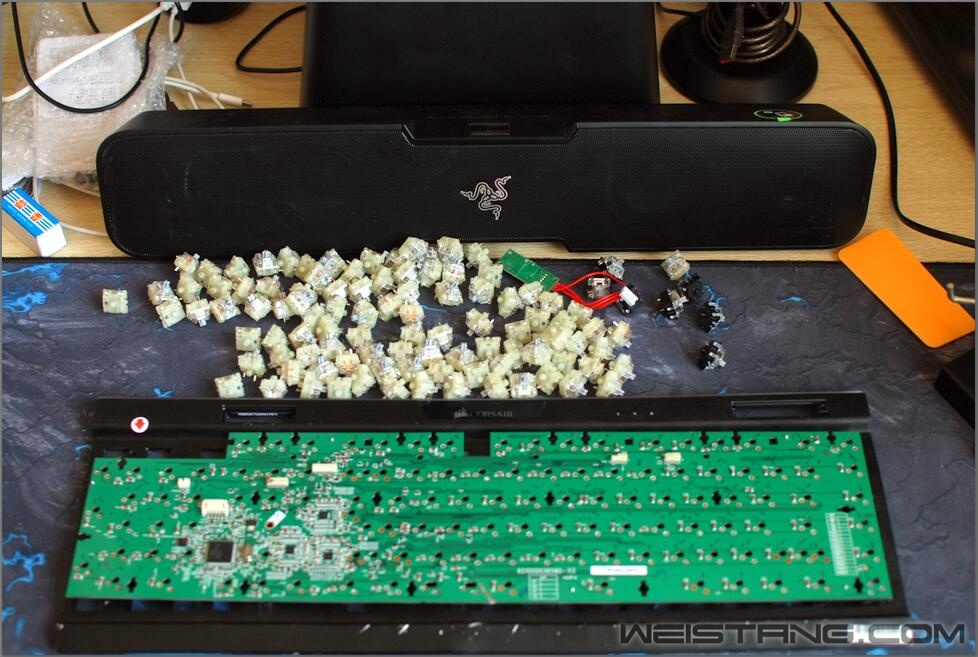

本键盘是青轴轴体,但是考虑到很多位置的按压舒适程度选择更换部分银轴,个别位置的更换是为了美观并非使用习惯。直接购买银轴不是太合算,最后在淘宝找到了k95的轴板。进行拆轴操作,全键110个轴体,损坏的加上手残弄坏的控制在了10个之内。所以这波不亏。

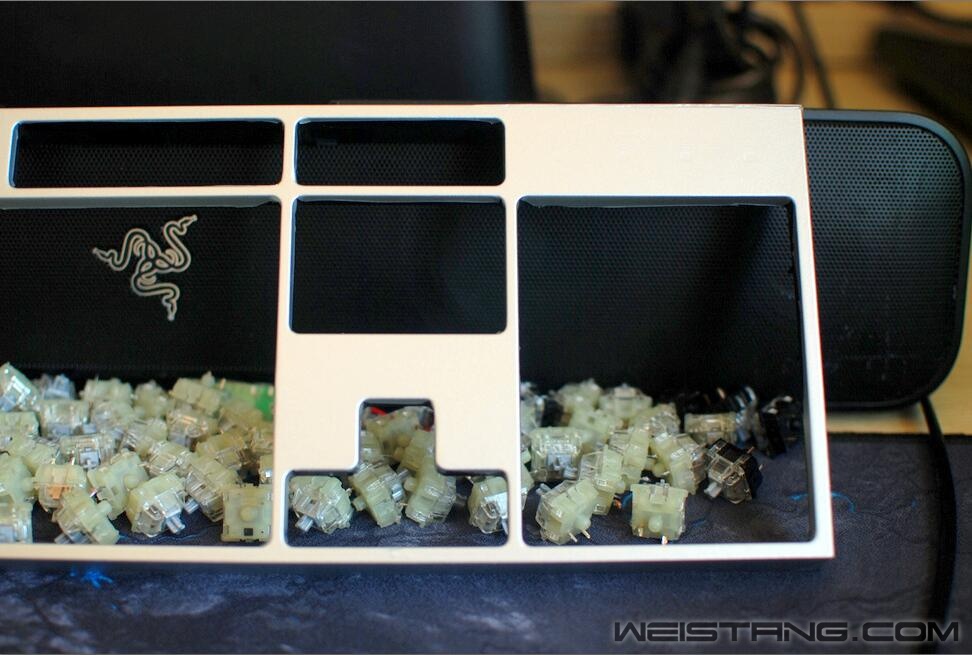

轴体研究完了弄弄外壳,顶壳本来想动手水转印,看了看视频和失败案例最后在大鸟建议下用了贴膜的办法,选用了银色贴纸为了看起来有种金属感觉。

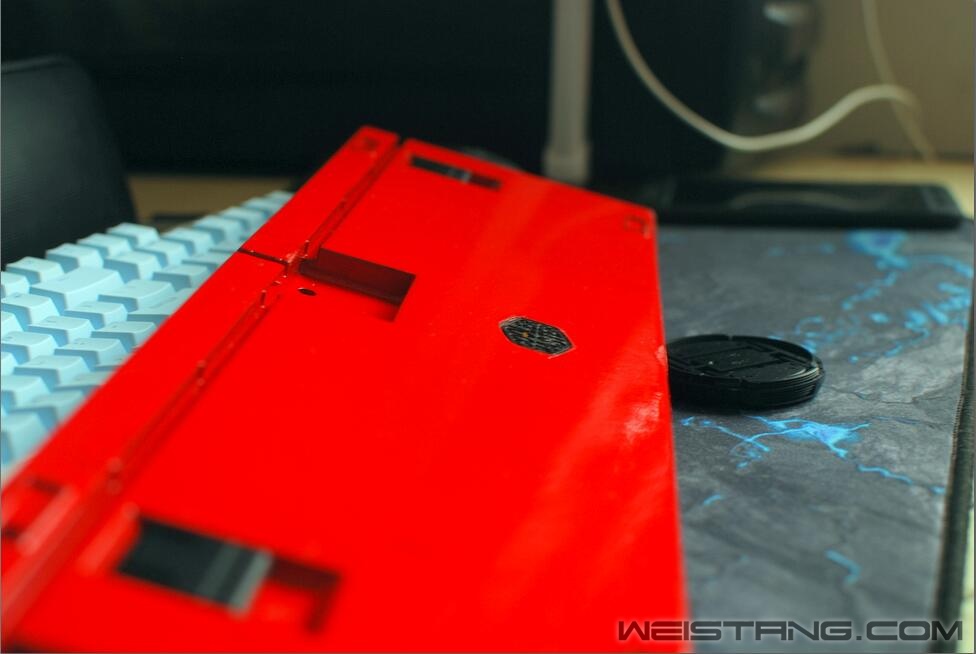

顶盖用了贴纸,底壳想弄点不一样感觉,选择了喷漆,但是技术有限将就着看看吧








外表搞完,开始痛苦经历了。换轴,不知道是手残还是技术或者工具不行,期间shift的卫星轴和按键串联导致左侧按键从esc到ctrl全部横向串联,按动一个按键正行触发,真心心态有点崩,导致了在搞脱了好几个焊盘,当时心里有一万只神兽飞过。没办法没有遇到过不知道怎么办。问了问飞线哥,给我说情况应该是短路了,但是维修要靠经验去分析哪里问题了。心中那个崩溃最后没法只能等待每天深夜到凌晨才能出现的大胖鸟了。在胖鸟分析和指导下挨个位置拿万用表测量终于找到了shift卫星轴上。应该是上锡收轴板背面串联了。从来没遇到的问题让我涨了见识。总算在我要放弃的时候把我拉了回来。





因为键帽还没有到所以先上壳看看效果了

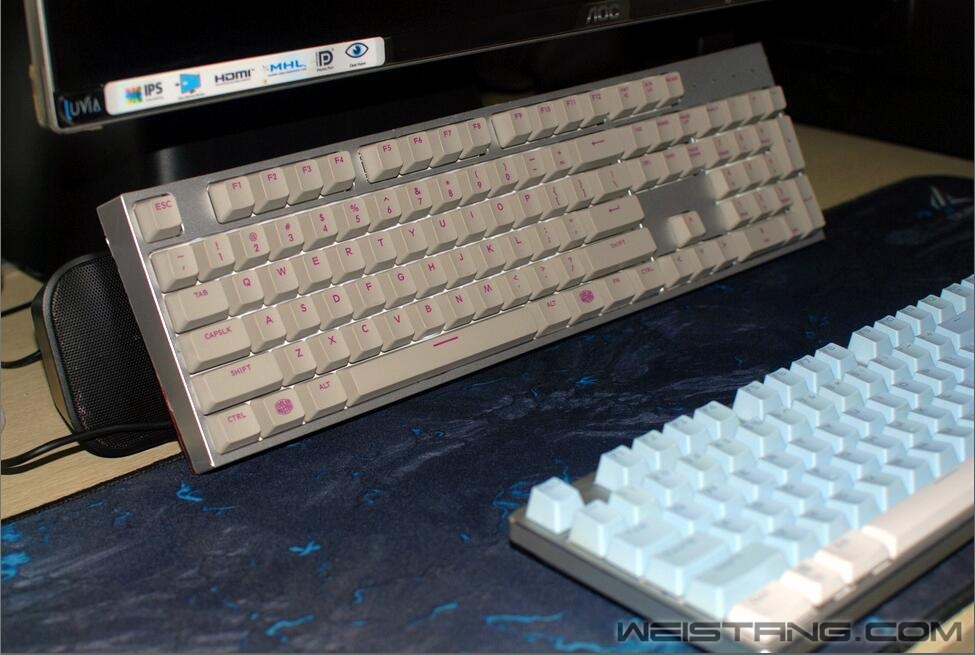

键帽到达,没有选用什么很特殊的键帽,本来想自己做一套键帽的,可惜成本太高,最后只能放弃这个想法了,选用了酷冷现在比较骚气的紫色字体键帽来搭配效果还可以比较满意。






轴改了想想觉得还能增加个灯光,正好提现一下酷冷的钢板的反射效果,加灯只能说还算顺利吧,出现过一次失误,但是有了前面弄轴的经验这次倒是很轻松的解决掉了。



开灯看效果


因为剩余了很多轴,而且还有换下的青轴,放一边也没啥必要,顺手吧无线键盘也改轴了。



[attach]130200[/attach]

[attach]130201[/attach]
